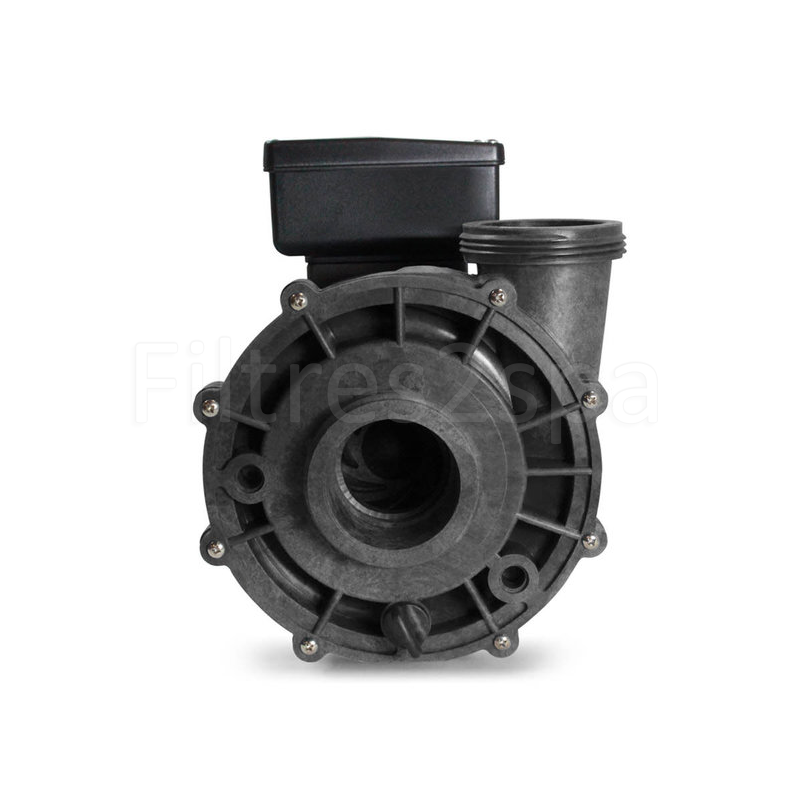

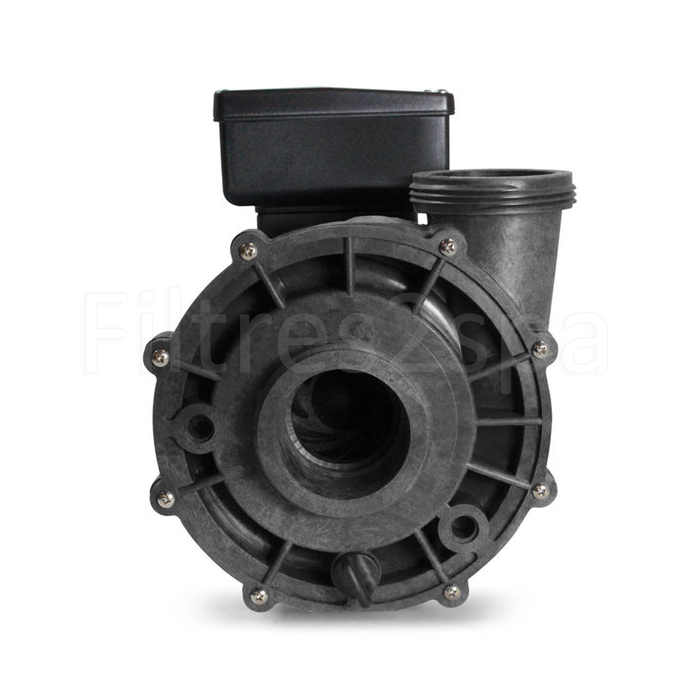

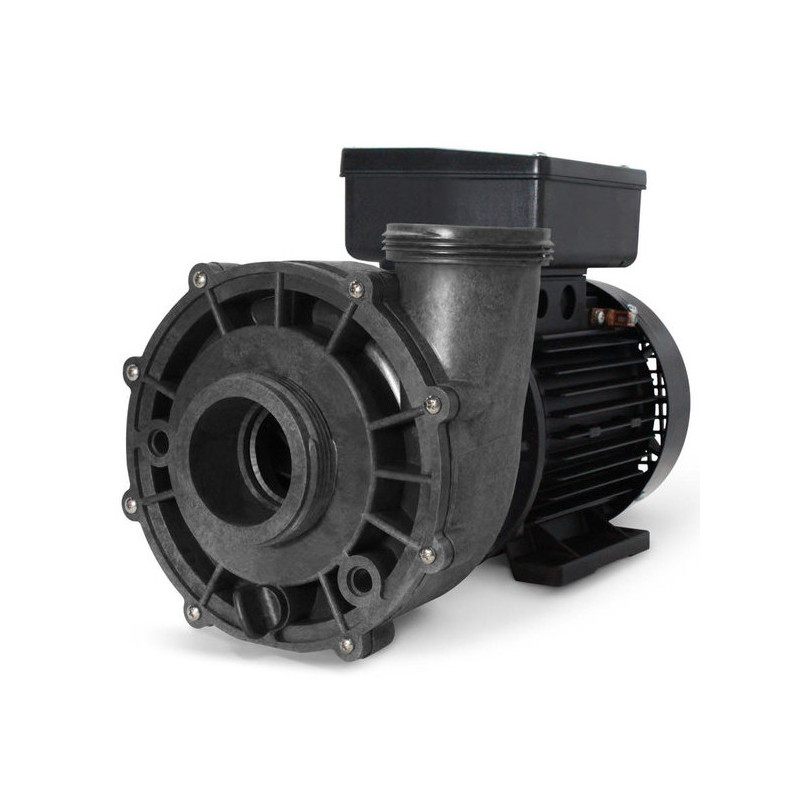

Pompe Aqua-Flo XP2E - 1,5HP Bi-vitesse Aqua-Flo (Gecko)

Informations sur la pompe Aqua Flo XP2 / XP2e bi-vitesse 1.5HP

Références Gecko la plus connue 05320024-8040

La pompe XP2e nouvelle née de l'équipementier Canadien Aqua-Flo (Du groupe Gecko) remplace les modèles de la série XP2 qui étaient très appréciés des fabricants de spas pour leur fiabilité et leur performances.

Ces pompes haut de gamme initialement conçues pour les spas de très grande taille avec de nombreux jets et nécessitant un gros débit on réussi avec le temps à se démocratiser auprès des grandes marques principalement nord américaines. A taille équivalente cette pompe Gecko XP2e fait tout mieux que son ainée : Augmentation du débit, diminution de la consommation énergétique (et donc du cout d'utilisation) le tout en restant très silencieuse.

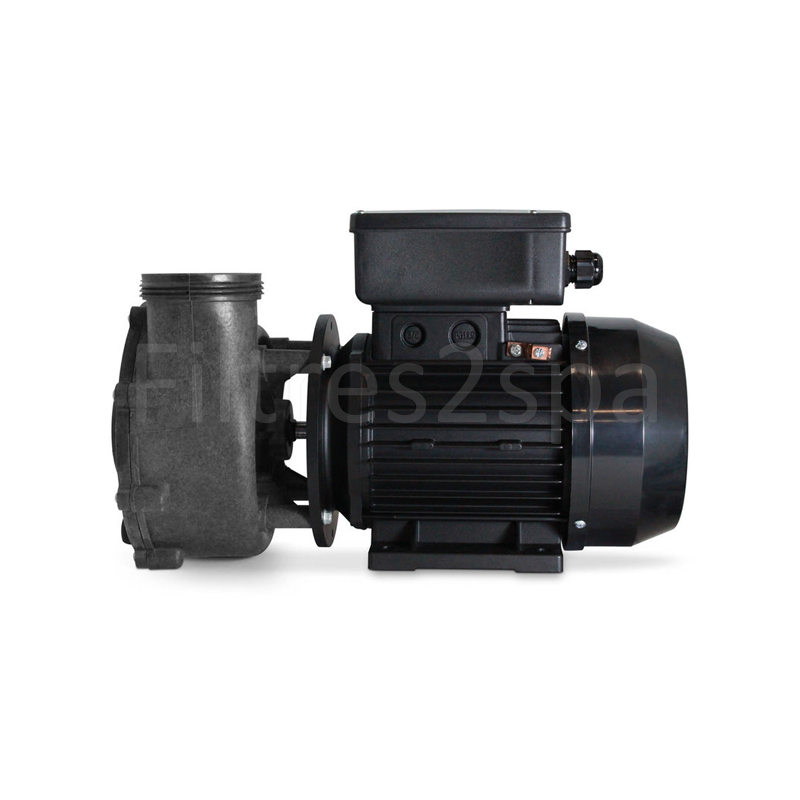

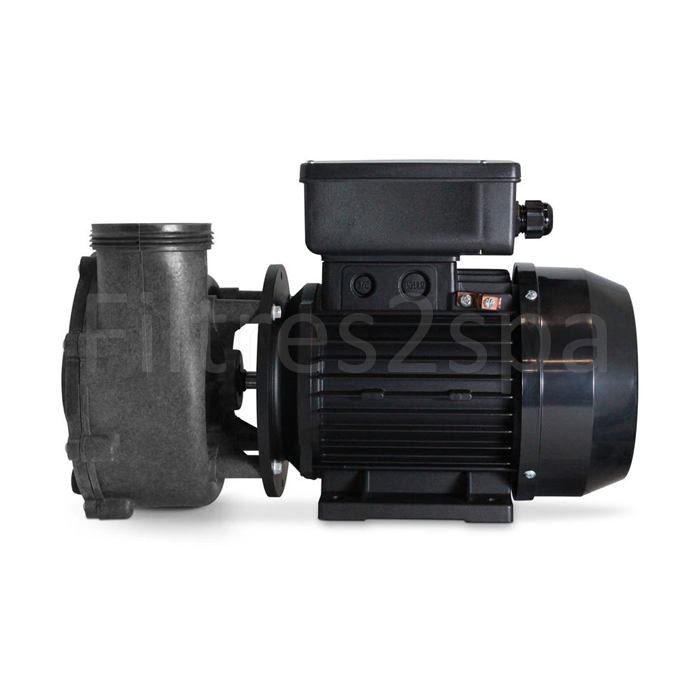

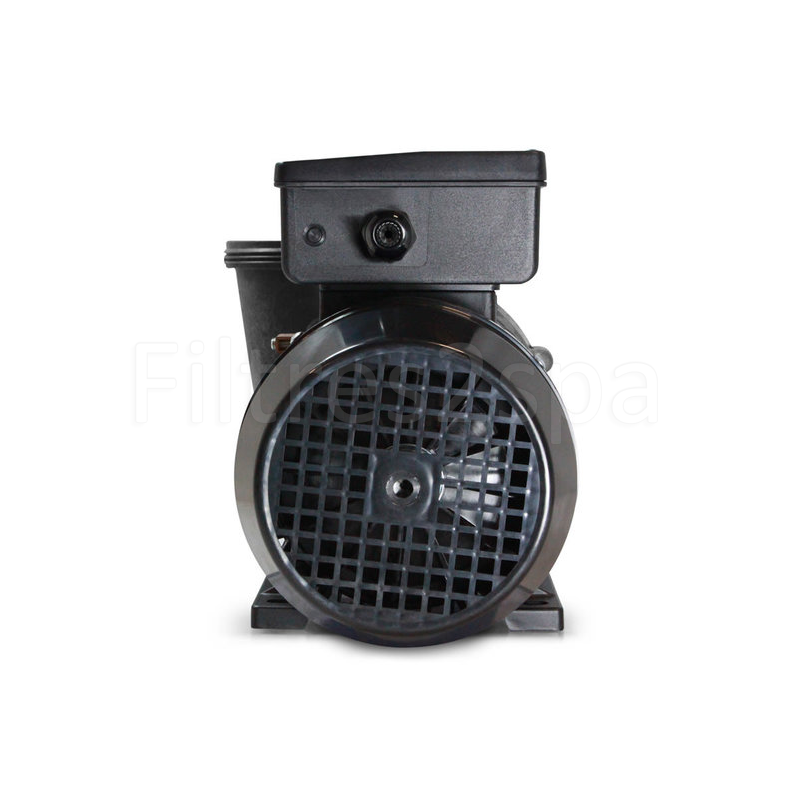

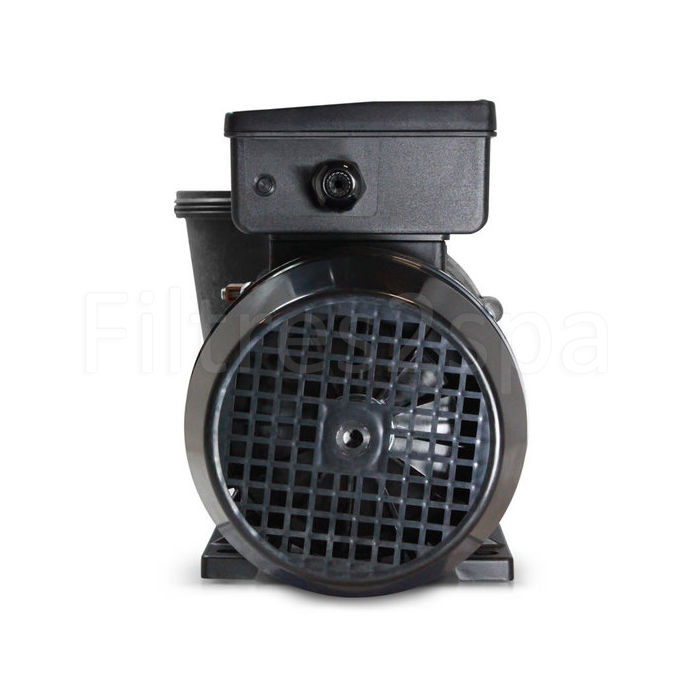

Si votre spa est importé et que la pompe est d'origine il est possible que le moteur diffère de celui que nous proposons ici. Dans sa version Européenne la pompe est en effet l'assemblage d'un moteur à ailettes comprenant un ventilateur et un cache ventilateur à l'arrière pour un meilleur refroidissement. Le capot électrique dans lequel les branchements des câbles sont à faire se situe lui sur le dessus.

Le modèle présenté ici dans sa version bi-vitesse d'une puissance de 1.5HP (Pour Horsepower en anglais) est multifonction et vous pouvez ainsi l'utiliser en pompe de massage simple avec deux intensités de jets ou en temps que pompe circulation en vitesse basse et massage en vitesse haute.   Celle-ci peut remplacer entre autres la pompe aqua flo master XP2 902024. Notez cependant que si vous ne réalisez pas un remplacement parfaitement à l'identique de la pompe il vous faudra vérifiez les différentes côtes (extérieur + entraxe). Quelques centimètres, voire millimètres, peuvent en effet influer si l'espace dans lequel est installé votre pompe est restreint et que la tuyauterie est rigide. Guide technique de la pompe XP2e [PDF en anglais] Éclaté de la pompe avec les pièces détachées Courbes de puissances des pompes Aqua-Flo XP2 / XP2e Autres références connues pour ce modèle :  05320010-6340, 9355380 et XP2E801524



Comparatif pompe Aqua Flo XP2 / XP2e pour spa

Installation de la pompe flo master XP2 / XP2e

La pompe XP2e est vendue avec deux unions mais sans câble. Dans le cas présent il faudra donc ré-utiliser le câblage de votre pompe en place. Un schéma de branchement est présent à l'intérieur du capot moteur pour vous aider dans cette démarche.

Le raccord se fait à une tuyauterie 2" x 2" (pour du tuyau de 60 mm de diamètre extérieur). Le diamètre extérieur du pas de vis de l'arrivée et de la sortie d'eau font tous deux 79 mm. Il est possible au besoin d'ajouter un réducteur pour passer sur un tuyau 1.5" (diamètre extérieur de 48 mm). Si au contraire vous avec deux tuyaux en 2.5" il est possible d'ajouter un adaptateur 415-6010 pour repartir sur des unions plus grandes.

Orientation du refoulement : La pompe est vendue par Gecko avec le refoulement vers le haut à droite. En retirant simplement les 4 boulons à l'arrière de corps de pompe il est possible de réaliser des rotations du corps de pompe et ainsi d'orienter le refoulement soit en haut vers la gauche ou en bas vers la droite.

Au fil des années beaucoup de références ont été utilisées pour cette pompe

Voici la liste (non exhaustive) des Pompes Aquaflo de Gecko à 2 vitesses en puissance 1.5HP :

05015001-2040, 05015005-1000, 05015081-2300, 05015081-2340, 05015558-1340, 05015684-2300, 05015959-1340, 05015964-1301, 05015964-1340, 05115001-2300, 05115001-2340, 05115003-2340, 05115006-2300, 05115006-2340, 05115459-2040, 05115459-2300, 05115761-2000, 05115761-2040, 05115792-2370, 05115894-2300, 05215001-7340, 05515000-2300, 05515000-2340, 05515558-2340, 05515661-1300, 05515684-2340, 05515880-1300, 05615001-2300, 05615001-2340, 05615002-2340, 05615006-2340, 05615459-2300, 05618000-2340, 05818000-7340, 06115517-2040, 5121-315, 974001 ...
