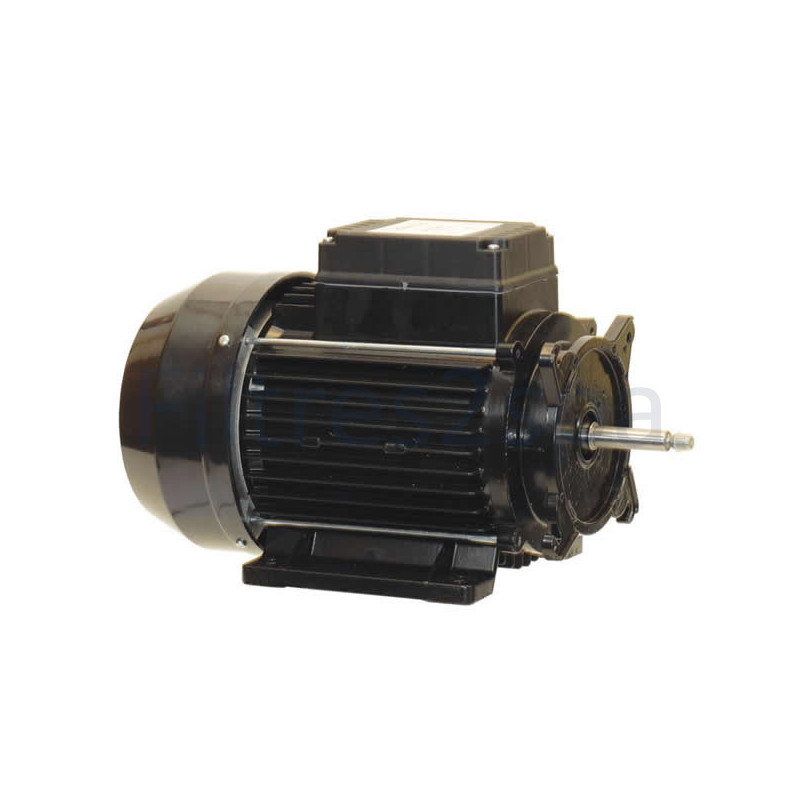

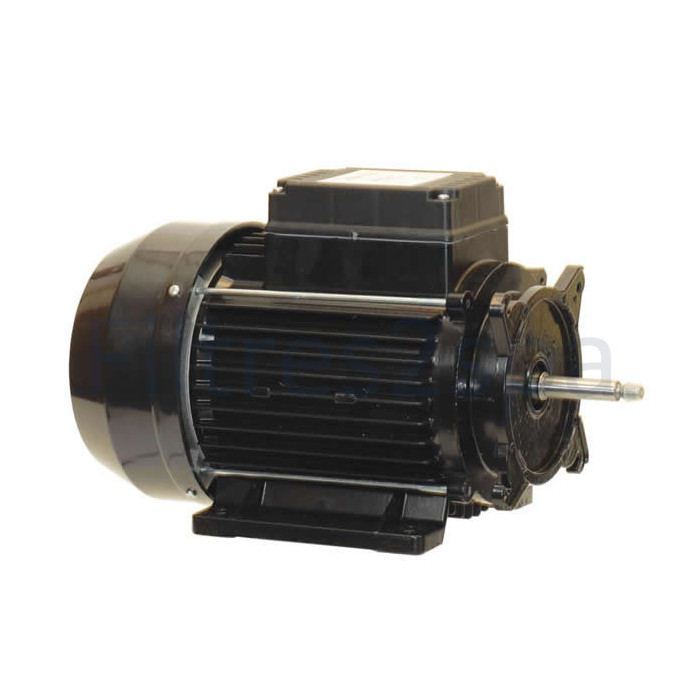

Moteur de Pompe spa EMG 90/2 en 3HP E.M.G

Ce moteur de la marque Italienne EMG Elettromeccanica qui est très courant en Europe est utilisé par l'équipementier américain Waterway dans le conception des pompes mono-vitesse Executive 56 généralement PF-30-1N22X et PF-30-1N22X25. Il s'agit du modèle le plus puissant que nous avons de disponible.

A la différence des moteurs de spa Américains à corps lisse (AO Smith, US Motor, Laser Century etc ...) le moteur EMG 90/2 propose ici un cache arrière renfermant un ventilateur et permettant de ventiler le bobinage, de le refroidir et ainsi de pérenniser sa durée de vie. La connectique électrique vient se fait sur la partie supérieure de celui-ci (Le schéma technique est disponible sous le capot électrique).

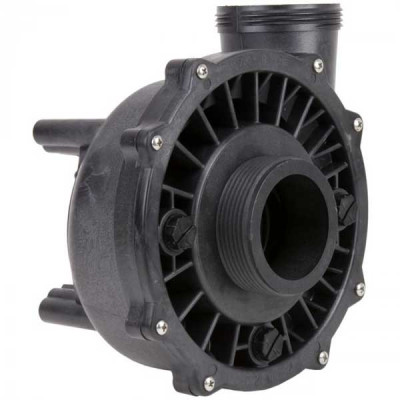

D'une puissance de 3HP (Pour Horsepower en anglais) ce moteur est à utiliser pour le massage afin d'alimenter les différents jets du spa en eau. Nous conseillons généralement de l'assembler avec un corps de pompe en 5HP (nomenclature américaine) référence 310-1760-SL (sorties 2" x 2") ou bien 310-1770V-SL (sorties 2.5" x 2")

La différence de puissance inscrite sur le moteur et le corps de pompe n'a aucune incidence sur la puissance réelle de la pompe étant définie par la plaque du moteur. Cet écart étant simple dû à l'espacement entre les faces de la turbine pouvant laisser plus ou moins passer d'eau.

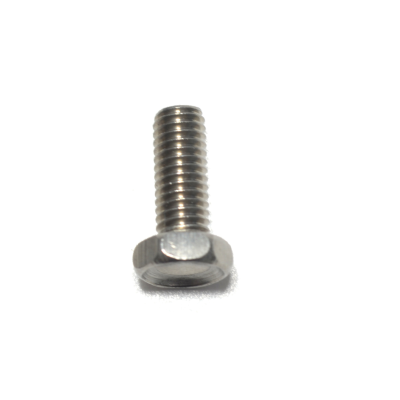

Note : Le moteur est vendu sans les 4 vis référence 819-0028 permettant de fixer le corps de pompe ni le câble 3 fils. Pour ce dernier, pensez à conserver votre ancien câble afin de le réutiliser avec ce moteur.

Notice pompes Waterway et branchements [PDF en anglais]

Dimensions :

Hauteur (mm) : 240
Largeur (mm) : 180
Longueur sans l'arbre moteur (mm) : 280
Diamètre de l'arbre standard (mm) : 12

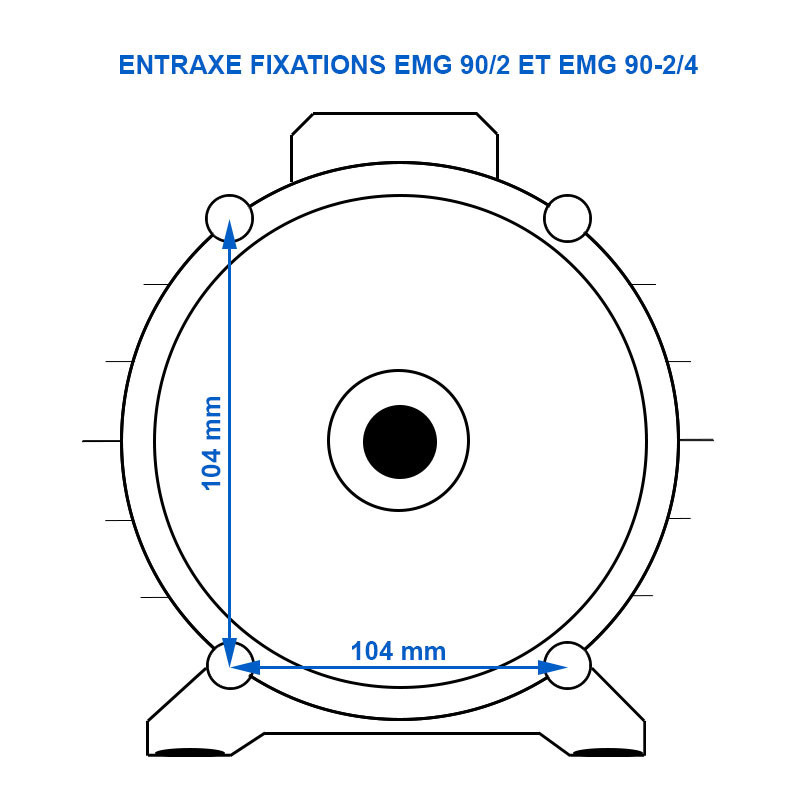

Entraxe de fixations moteur / corps de pompe (mm) : 104

Autres caractéristiques : Moteur MEC90 (RPM : 2800), 2,9 kW Max / 12,4 Amp Max, 230V / 50 Hz, Norme d'étanchéité IPX5
