Pack électronique complet pour modernisation du spa Balboa

Un pack complet pour rénover le système électronique de votre spa !

Ce pack Vian Power fabriqué par le très célèbre équipementier de spa américain Balboa est la solution si votre ancien boitier de contrôle pour spa est défectueux et qu'il n'est plus fabriqué. Si vous ne retrouvez pas la carte électronique , le clavier de commande de votre spa car ils sont trop anciens, ne sont plus fabriqués ou obsolètes (comme par exemple certains systèmes de contrôle Chinois) le Pack Vian Power avec réchauffeur 3 kW a été spécialement étudié et conçu pour vous apporter une solution fiable, durable et facile à installer.

Dans quels cas utiliser ce Pack complet pour spa Vian Power ?

Pour changer votre ancienne carte électronique, votre ancien clavier, ou un ancien boitier de contrôle du spa, recherchez d'abord la pièce exacte en vous basant sur les références.

En effet avant d'en venir à ce pack qui représente un bel investissement il vaut mieux en général essayer de conserver votre ancien système de contrôle si ce dernier est encore fonctionnel.

Si après quelques recherches vous ne retrouvez pas la pièce ou si notre service vous confirme qu'elle n'est plus produite, il est peut-être temps d'envisager le remplacement complet de votre ancien système électronique.

En résumé :

- Si votre système de contrôle est en bon état recherchez la pièce défaillante à l'identique. Si vous ne la trouvez pas, ce pack est la solution pour remettre votre spa en état de marche avec du matériel de qualité.

- Si votre système de contrôle est défaillant et ancien il vaut mieux repartir sur ce pack complet neuf, qui vous évitera de nombreux tracas sur le long terme. Ce pack de contrôle pour spa étant simplifié au maximum, il sera facilement adaptable sur votre spa. La connectique de type Amp étant le standard dans le domaine du spa, il sera facile de remplacer vos éléments par la suite et vous aurez toujours des solutions.

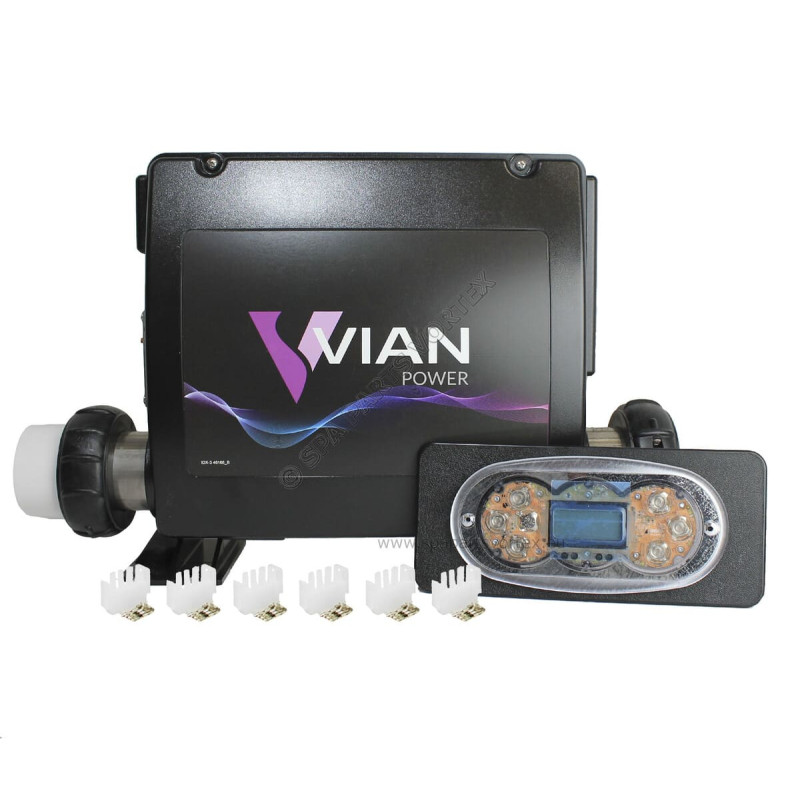

Composition du Boitier Vian Power

• Réchauffeur de 3 kW intégré Marque Balboa (raccords unions pour tuyau 60 mm soit 2 pouces)
• Clavier de commande TP600 Balboa (Notice PDF)
• Carte électronique avec la possibilité de connecter au choix:
• À partir d'une pompe de massage et jusqu'à 3 pompes de massage maximum
  Complément possible : Un ozonateur 230V, un blower, une pompe de circulation et la lumière

Pour relier vos anciens équipements (pompes, blowers, ozonateur, lumières) le pack est livré en complément avec :

• 6 connecteurs Amp 4 broches (pompes et blowers)
• 1 connecteur Amp 2 broches (lumière)

Ces connecteurs Amp sont à relier sur les câbles de votre ancien équipement. En ajoutant facilement les connecteurs Amp , vous n'aurez plus qu'à les clipser directement sur la carte électronique.

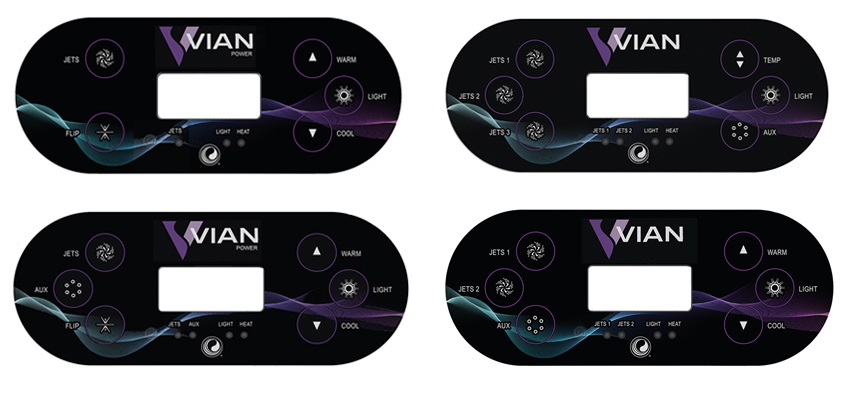

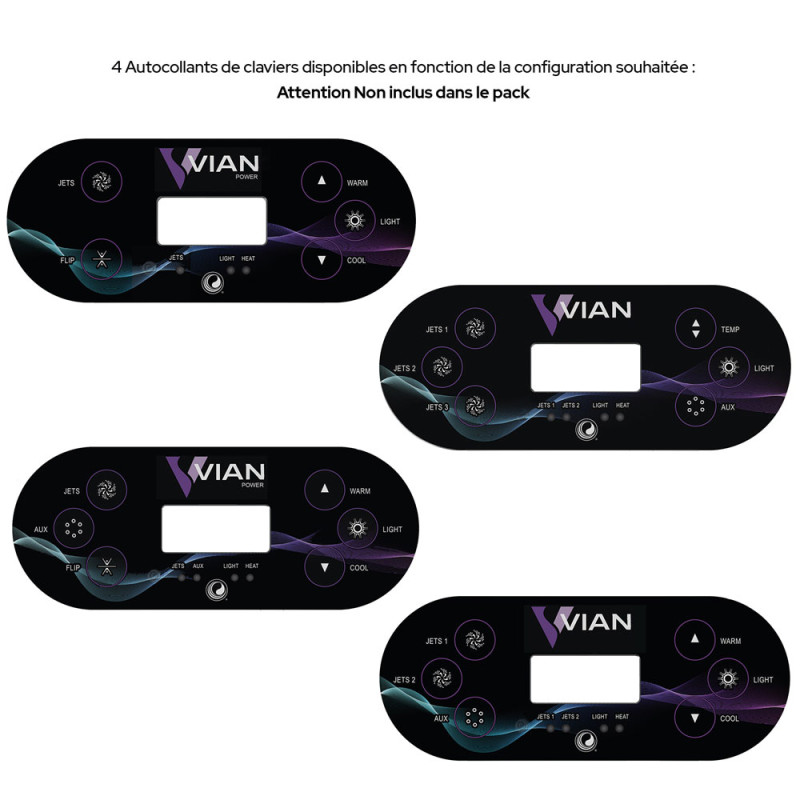

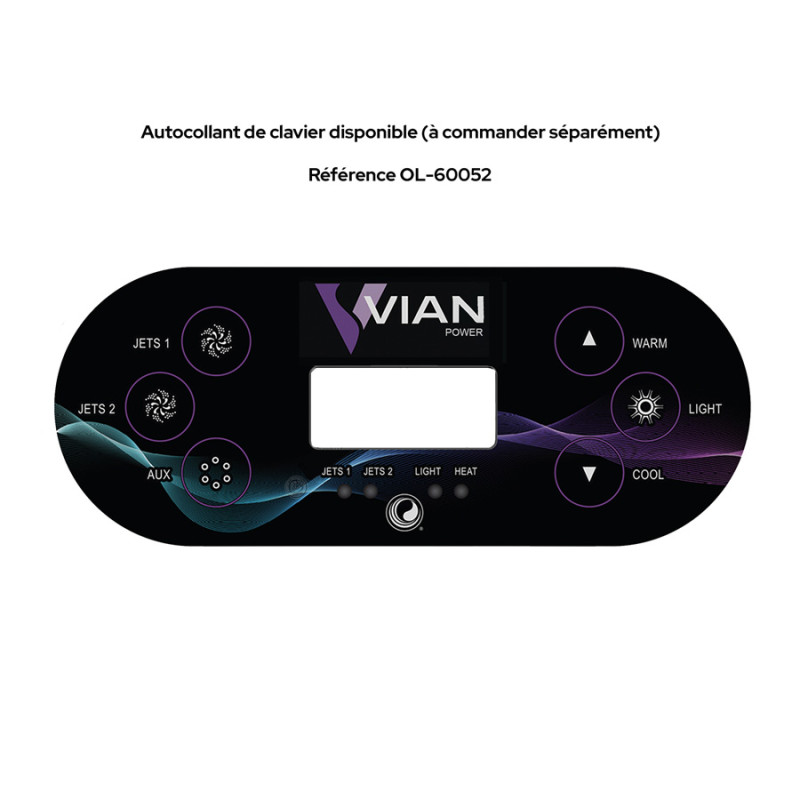

En fonction de votre configuration et du nombre de pompes dans votre spa, vous aurez le choix entre plusieurs autocollants à commander séparément, pour que les touches de votre clavier soient en phase avec votre installation.

Voici les liens vers les fiches produit des revêtements de clavier :

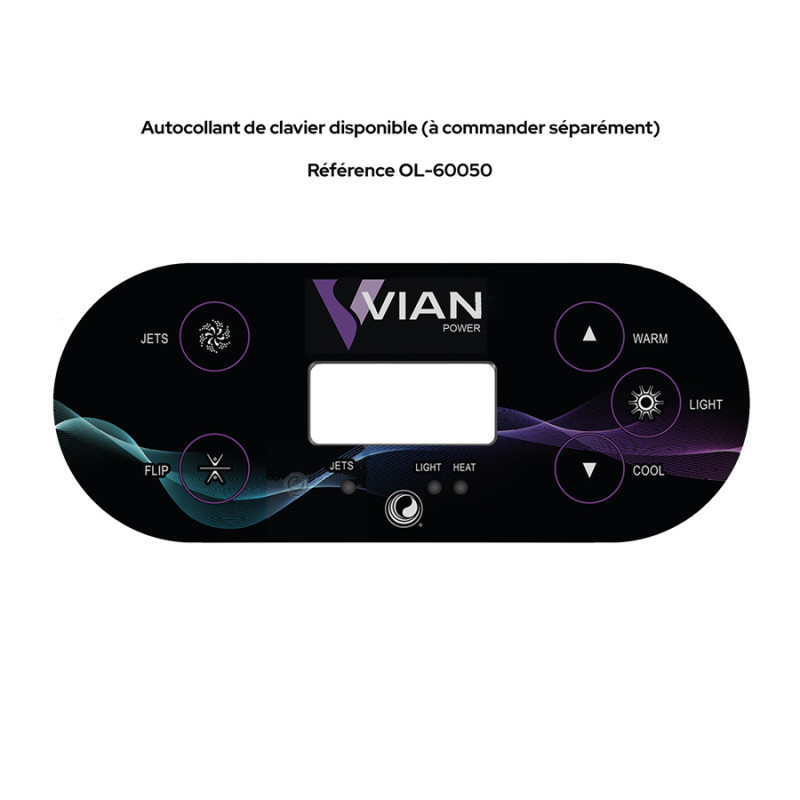

Autocollant clavier Pack Vian Power TP600 - 1 Pompe

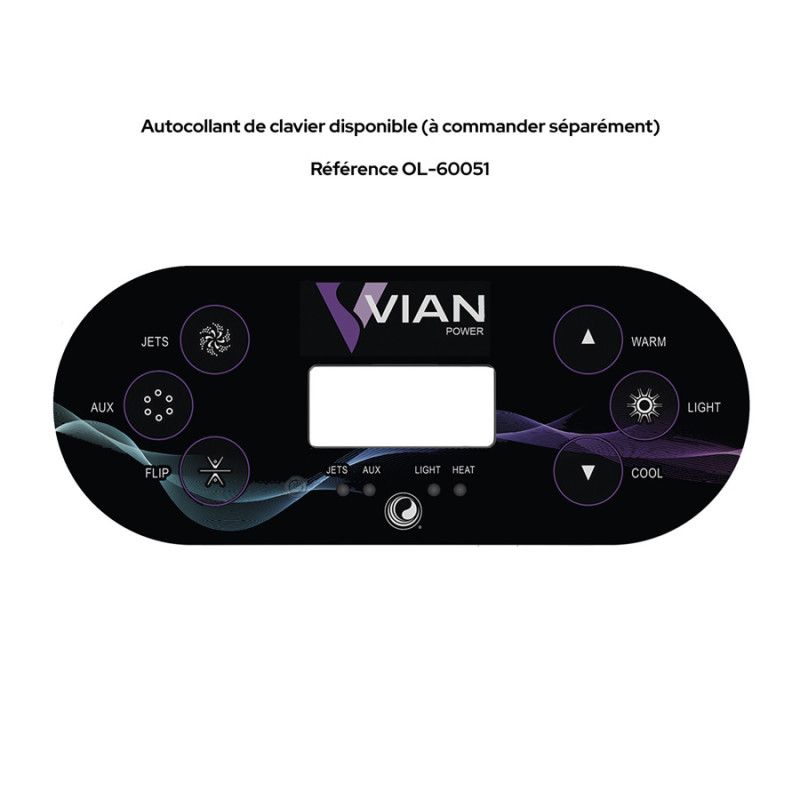

Autocollant clavier Pack Vian Power TP600 - 1 Pompe + Aux

Autocollant clavier Pack Vian Power TP600 - 2 Pompes + Aux

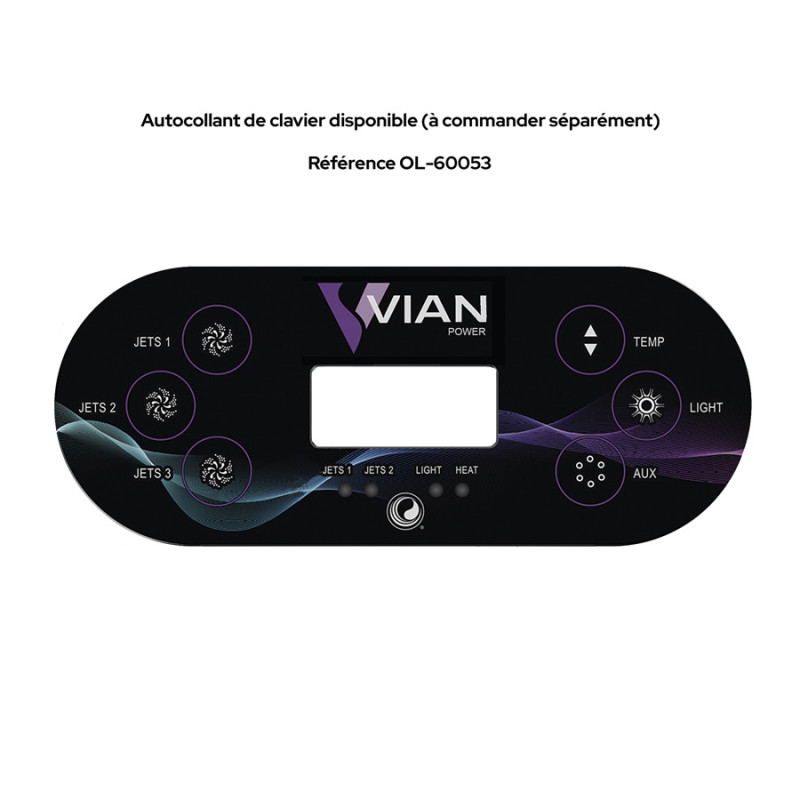

Autocollant clavier Pack Vian Power TP600 - 3 Pompes + Aux

Concernant votre ancien clavier de commande

En modernisant votre équipement, vient la question de la réservation existante dans la coque de votre spa pour l'intégration du clavier de commande. Pour cela le pack est livré avec une plaque de finition, qui vous permettra de recouvrir facilement le trou déjà existant. Cette plaque de finition incluse dans le pack vous évitera de vous creuser la tête pour trouver une bricole adaptée, parfois plus ou moins réussie.

En conclusion, avec ce pack vous repartirez sur de bonnes bases, avec un matériel électronique de qualité , et sur lequel vous pourrez facilement raccorder tous les éléments de votre Spa : Pompe de massage Mono-vitesse, Pompe de massage bi-vitesse, Pompe de circulation / filtration , le Blower, Ozonateur et les lumières.

Si les câbles d'alimentation électrique de vos anciennes pompes et blowers sont abîmés, nous vous recommandons d'en commander de nouveau, voici le lien vers les câbles pour pompe et blowers de spa.

Caractéristiques Techniques :

Fabricant : BALBOA WATER GROUP (Équipementier Américain N°1 mondial)

Volts : 230V / 50 Hz

Compatible avec tous les spas du marché

Dimensions : Longueur incluant réchauffeur : 500 mm / Longueur du boitier sans le réchauffeur : 320 mm / Profondeur : 120 mm / Hauteur : 300 mm

Dimensions du clavier 178 mm x 86 mm

Configurations possibles :

Ce système a été conçu pour pouvoir faire fonctionner de 1 à 3 pompes + une pompe de circulation et un blower. Ci-dessous toutes les configurations possibles de ce boitier en fonction de votre installation.

Détail technique des pièces composant ce pack :

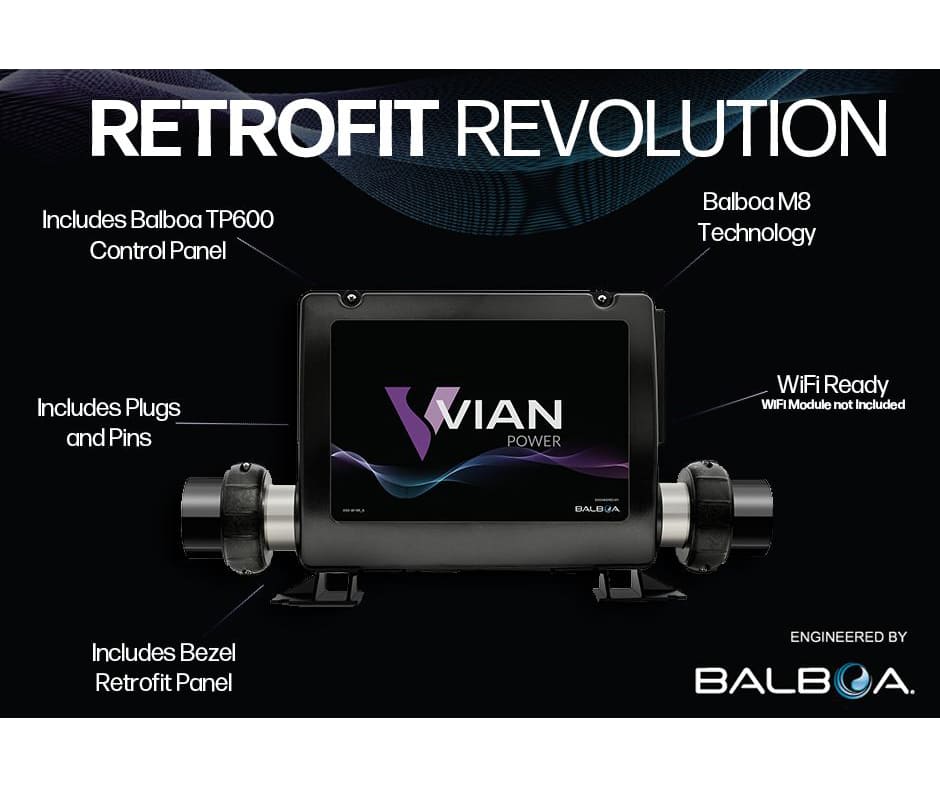

Ce pack étiqueté Vian Power et développé en partenariat avec Balboa comprend ici un boitier VTX6013X complet, un clavier de commande TP600 à multiples revêtements et des fiches AMP pour les connexions (6 embouts AMP 4 fils + 1 embout AMP 2 fils). Il s'adresse en priorité aux propriétaires de spa désireux de moderniser leur installation (spa de fabrication chinoise par exemple), aux bricoleurs avides de créer leur propre bassin ou si votre ancien système n'est plus fabriqué ou sous licence fabricant.

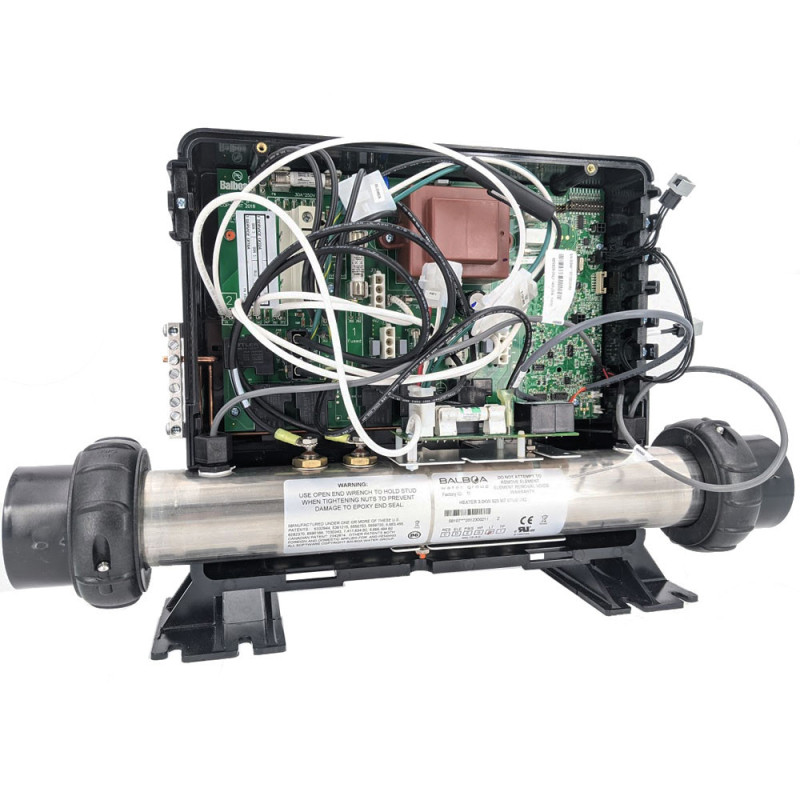

Un mot sur le boitier de contrôle : Le boitier VTX6013X renferme deux circuits électroniques (une carte principale et une carte d'extension), il est produit sur la base d'un modèle BP6013G3 d'où le nom très proche. Son enveloppe est plastifiée et non métallique afin d'éviter la corrosion.

Sur sa partie basse on retrouve un réchauffeur 58300 avec le système simplifié de connexion "Plug N' Click". La résistance du réchauffeur est ici en matériau Incoloy 825 un alliage de nickel-fer-chrome lui offrant une très bonne qualité de chauffe, une grande capacité de résistance aux produits chimiques utilisés pour la désinfection de l'eau ainsi qu'au tartre et à l'oxydation (Le réchauffeur peut être remplacé par le 58118 si vous réutilisez la prise en place).

Grâce à l'ajout du module Wifi 50350 + d'un câble (vendu séparément sur le site) et par l'intermédiaire d'une application vous pouvez par ailleurs contrôler le spa à distance via un Smartphone ou une tablette (Actions possibles : Démarrage des pompes et de la filtration, contrôle et ajustement de la température de l'eau, réglage des cycles de filtration et changement du mode de programmation).

Dimensions du Boîtier (mm) : 330 (494 avec le réchauffeur) x 260 x 127 Autres caractéristiques : 230V AC ; 50Hz ; 16 ou 32A ; 3.0kW avec le réchauffeur qui est inclus.   Ce boitier peut supporter : - Une pompe de circulation - Une pompe mono ou bi-vitesse - Deux pompes mono-vitesse - Un blower - Un ozonateur 230V* + lumière 12V - Un système audio * Si votre ozonateur à plus de 4 ans ou que le modèle en place est en 12V nous vous conseillons de changer celui-ci par le modèle Ultrazone au passage.



Comment installer le pack Balboa ?

Bien qu'assez simple et rapide nous préconisons pour l'installation du pack de faire appel à un technicien agréé.

Si vous n'avez pas de système Balboa, Davey Spa Power ou Waterway il vous faudra surement utiliser les embouts AMP plastifiés fournis en complément et refaire les branchements sur les différents équipements du spa (pompes, blower etc ...). Les fiches viennent ensuite se connecter directement sur la carte électronique.

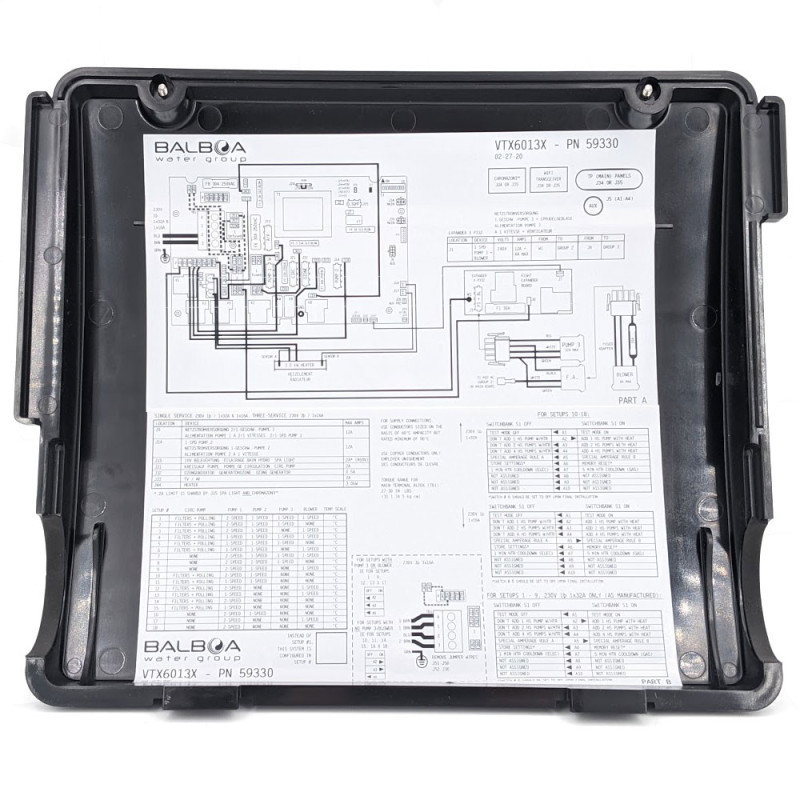

Livré en sortie d'usine avec une configuration prédéfinie il vous suffit une fois les branchements réalisés et spa éteint de modifier la position ON/ OFF des commutateurs aussi appelés cavaliers / Dips ou encore Switches afin de configurer en quelques minutes l'appareil. Vous pouvez pour ce faire vous référez aux informations présentes dans le capot à l'intérieur du boitier et aux documents ci-dessous.

Branchements câbles AMP (Pompes, Blower et Ozonateur)

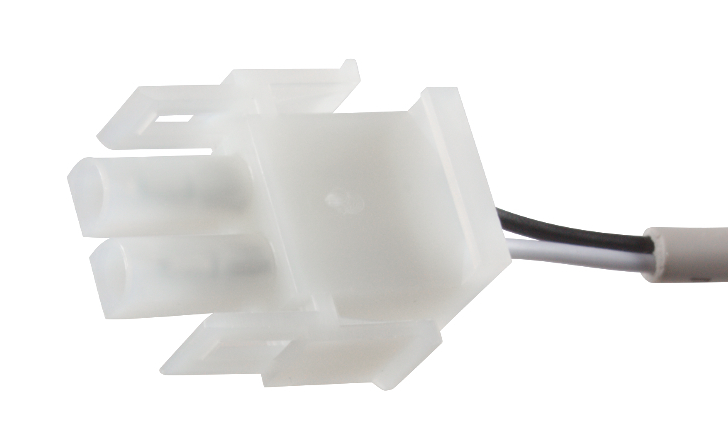

Branchement câble AMP 2 fils (Pour la lumière)
Configuration du boitier (Tableau et explications)

Le raccord se fait à une tuyauterie 2" (pour du tuyau de 60 mm de diamètre extérieur). Les bagues de serrages et joints sont fournis avec le boitier. Il est possible d'ajouter un réducteur pour passer sur un tuyau 1.5" (diamètre extérieur de 48 mm) ou un réducteur 413-4510 pour passer sur une tuyauterie en 3/4" (diamètre extérieur de 27 mm).

Nous proposons également au besoin tous les éléments nécessaires pour l'installation à savoir la colle et les tuyaux etc ...
