Clavier de commande PB557 Joyonway

Touches : Jet 1, Aux, Light, Réglage
Dimensions (mm) : 160 x 50
Pour boitiers P25B85 , P15B53

Clavier de commande PB557
199,00 € TTC

Ce produit rapporte 5,97 € de points de fidélité.

En stock

30 jours pour
changer d'avis
Garantie 24 mois
hors consommable
Paiement
100% sécurisé

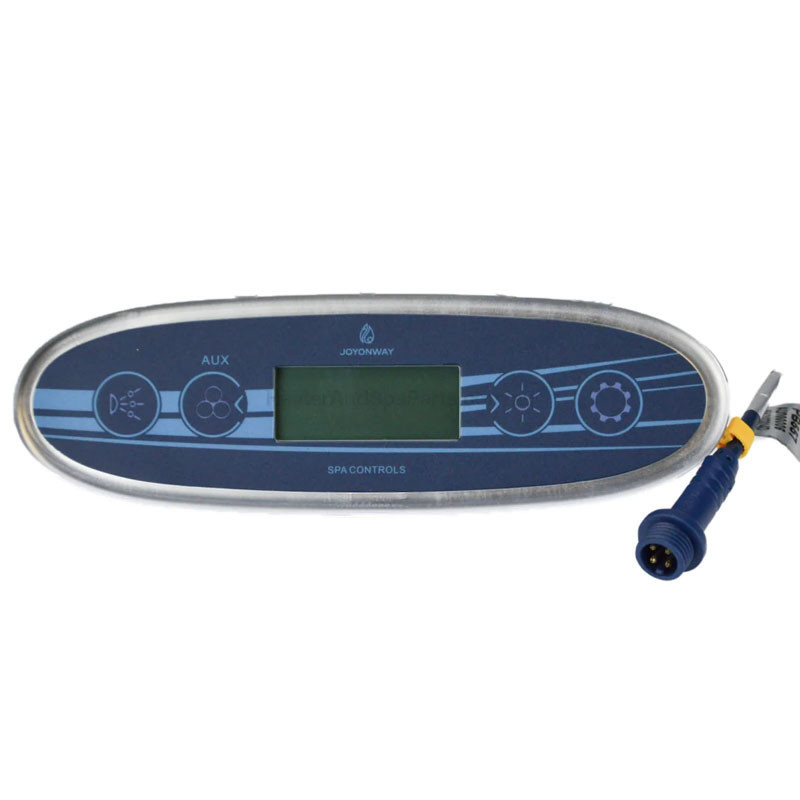

Informations sur le clavier de commande PB557 Joyonway

Référence connue : PB557


Ce clavier de l'équipementier Joyonway est compatible avec les boitiers P25B85 et P15B53 de la marque. Il est muni d'un écran LCD central rétroéclairé de 4.3 cm de diagonale (1.7 pouces) ainsi que de 4 boutons tactiles et captifs eux aussi rétroéclairés permettant de régler les jets, l'horloge, l'éclairage, la température de l'eau et les cycles de filtration et bien d'autres.

Documentation de présentation Joyonway PB557 [PDF]
Notice d'utilisation clavier spa PB557 [PDF]

Dimensions Clavier Spa PB557 Joyonway

Zoom sur les claviers de commande Joyonway

Référence du clavier Configuration Boitiers compatibles Branchements
PB553 10 touches (Jet 1, Jet 2, Light, Mode Select, Rotation écran, Navigation x5) P20B29, P23B32, P25B37 Connexion 4 broches en ligne
PB554 8 touches (Jet 1, Light, Rotation écran, Validation, Navigation x4) P20B29, P23B32, P25B37 Connexion 4 broches en ligne
PB555 9 touches (Jet 1, Jet 2, Light, Rotation écran, Navigation x5) P20B29, P23B32, P25B37 Connexion 4 broches en ligne
PB557 4 touches (Jet 1, AUX, Light, Réglage) P25B85 , P15B53 Connecteur rond 4 broches mâle
PB559 8 touches (Jet 1, Jet 2, Blower, Light, Model, Réglage, Navigation x2) P15B66 Connecteur rond 4 broches mâle



Comment installer le clavier Joyonway PB557 ?

  1. Disjonctez le spa
  2. Utilisez une lame à cutter pour retirer toutes la colle présente autour du clavier qui est en place
  3. Déconnectez électriquement le clavier du boîtier de contrôle en retirant la prise ronde de la carte électronique
    (Notez l'emplacement pour pouvoir effectuer le branchement du nouveau clavier par la suite)
  4. Retirez le clavier en le poussant afin de le faire sortir de son orifice
  5. Nettoyez avec de l'alcool à brûler et un chiffon, l'excédent de colle pouvant rester sur la coque
  6. Utilisez de la pâte à l'arrière du clavier PB557 puis posez-le dans l'orifice.
  7. Nettoyez l'excédent de joint à l'aide du chiffon
  8. Branchez le clavier à la carte électronique sur la connectique correspondante
  9. Rallumer le disjoncteur du spa
