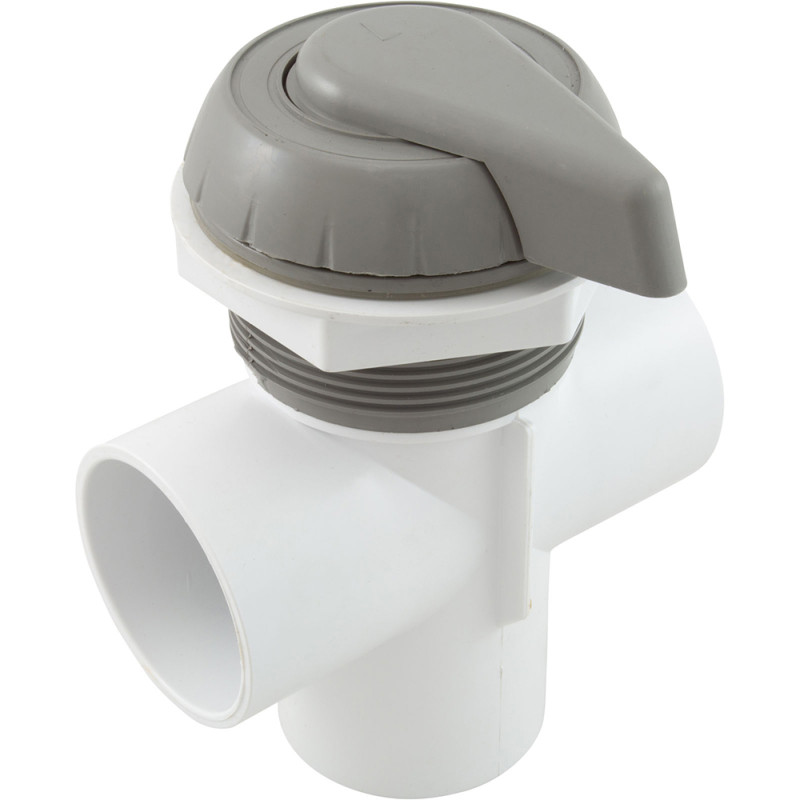

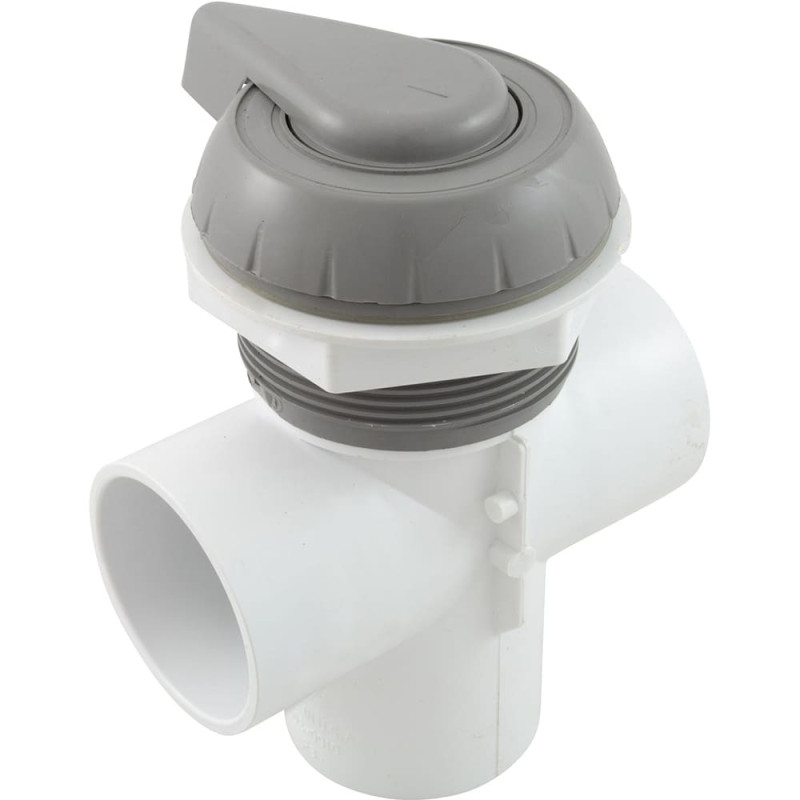

Vanne de répartition grise 2" Waterway

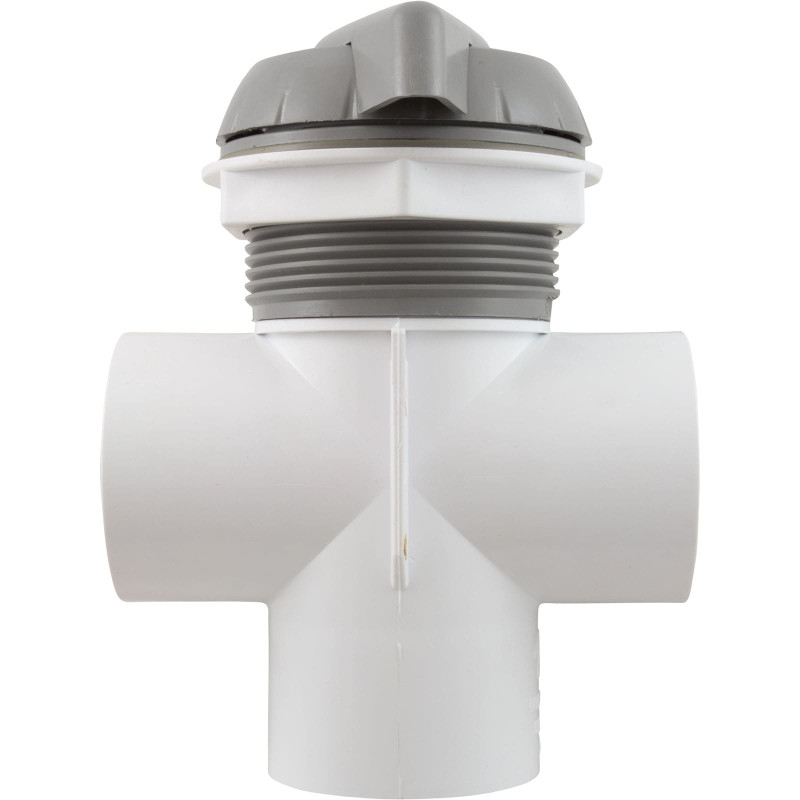

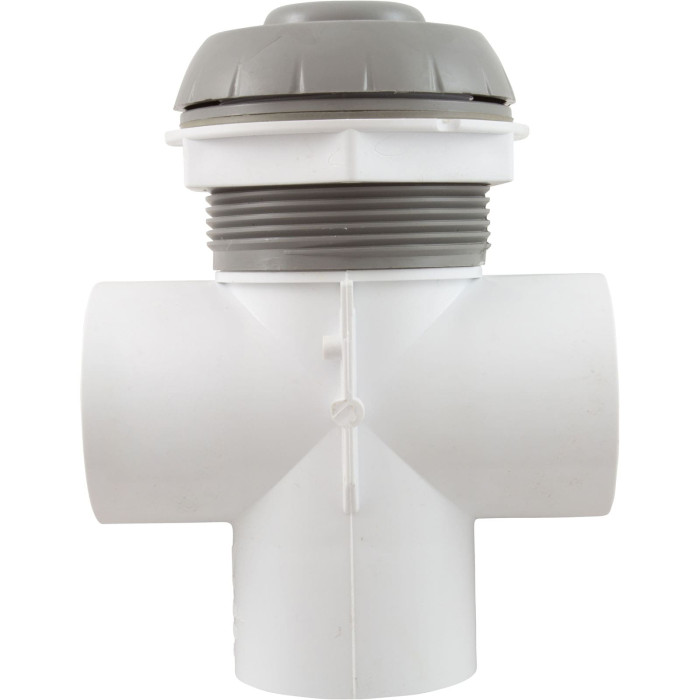

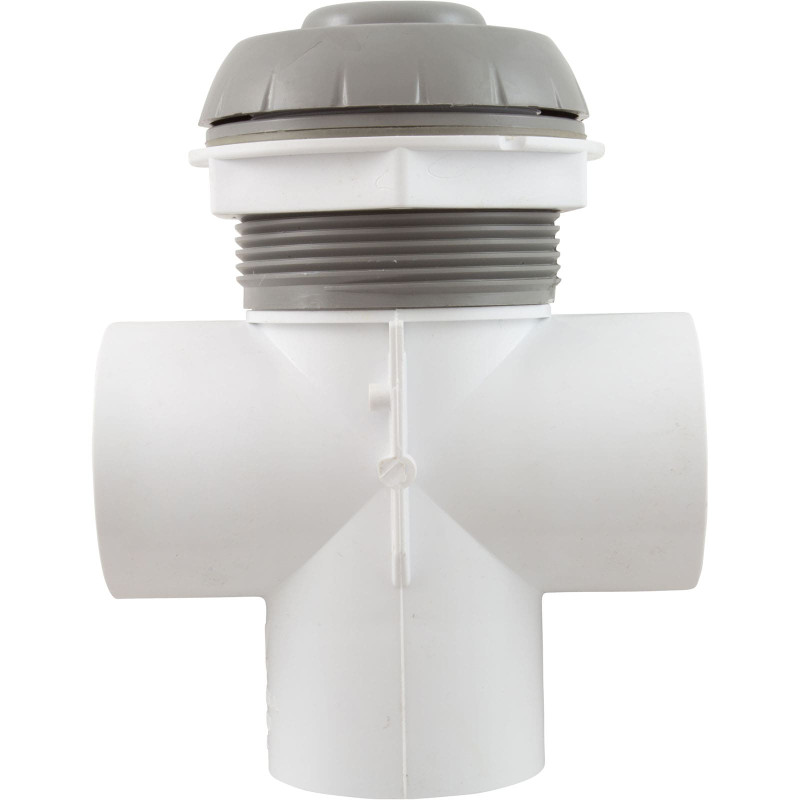

Une vanne de répartition également appelée vanne en T est composée d'une arrivée d'eau située à la verticale et de deux sorties à l'horizontale. Cette vanne qui doit être positionnée sur la coque du spa permet de régler l'intensité et le flux d'eau fonction des zones de massages présentes dans le spa.

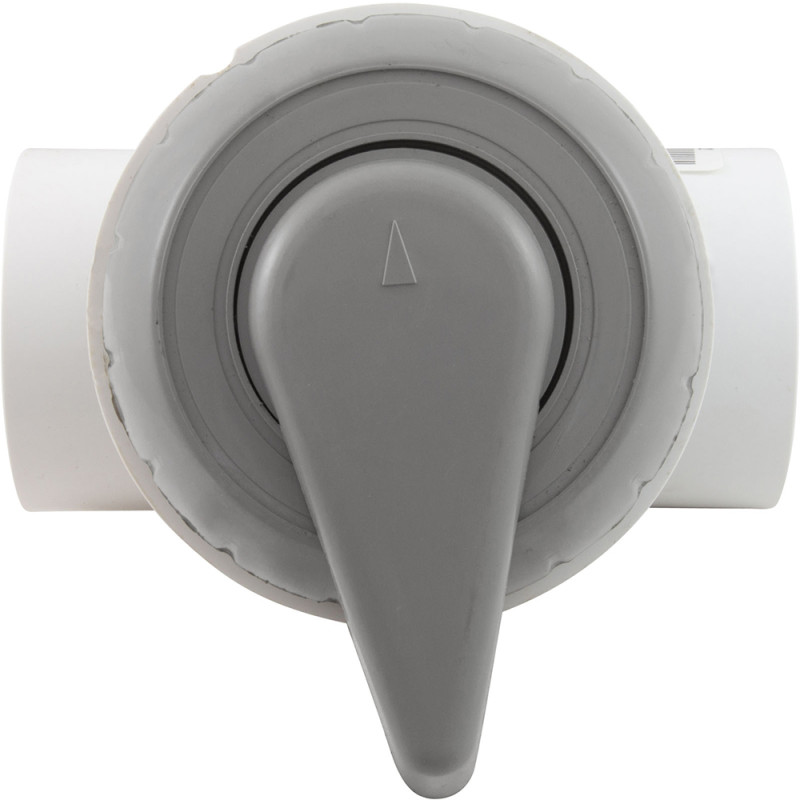

Sur le dessus on retrouve une poignée en forme de flèche indiquant le sens dans lequel le flux d'eau est dirigé soit généralement vers la zone de massage qui y est associée. En interne et non visible à l'image cette poignée est reliée à la tige du diffuseur présent à l'intérieur de la vanne.

Il existe principalement 3 positions : Diriger le flux d'eau vers le tuyau présent à droite de la vanne, orienter le sens vers le tuyau à gauche de la vanne ou bien positionner la flèche au milieu. Dans les deux premiers cas le débit sera alors concentré vers une zone de massage précis tandis que dans le troisième cas le débit sera reparti entre les deux zones de massage de façon uniforme. Des positions intermédiaire entre ces 3 positions existent et vous pouvez ainsi augmenter légèrement le débit d'un côté ce qui naturellement réduira le débit de la seconde zone.

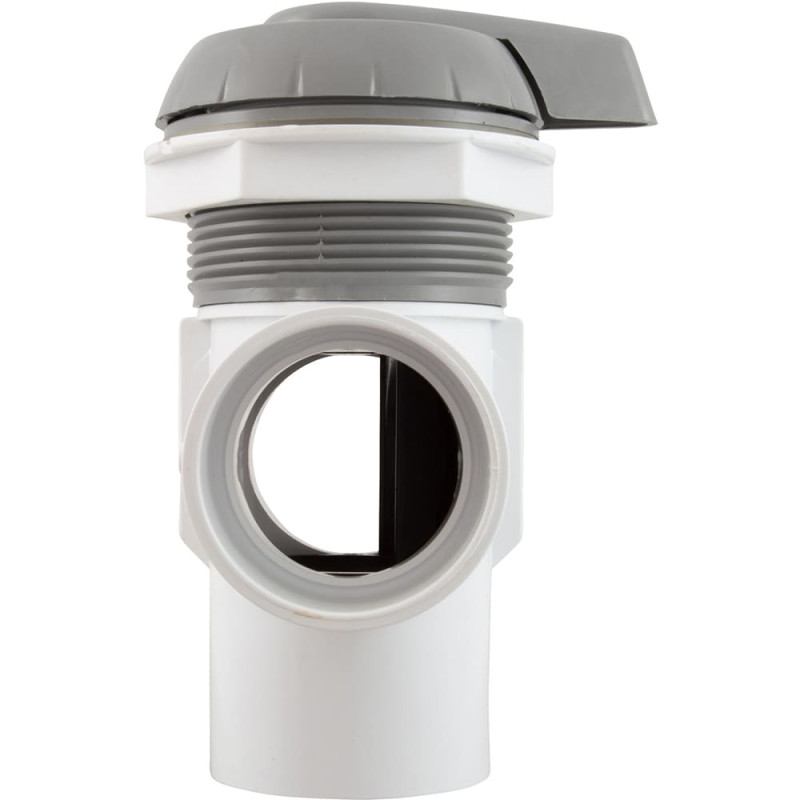

Compatibilité : Cette vanne à eau est équipées de trois raccords femelles dans lesquels il est possible d'insérer des tuyaux d'un diamètre extérieur de 60 mm soit 2".

Installation : Dévissez la partie supérieure de la vanne, nettoyez les embouts et le tuyau, puis appliquez de la colle pour tuyau uniformément sur les deux surfaces. Insérez complètement le tuyau dans la profondeur de l'emboîture, enlevez le surplus avec un chiffon, faite passer la vanne par l'orifice puis revissez la partie supérieure par le dessus de la coque.



Note : Il est possible de voir sur le corsp

Dimensions :

Orifice dans la coque : 80 mm
Sorties : Tuyau 2' soit 60 mm extérieur

Autres informations : Le modèle présenté ici peut remplacer les références 600-3040 / 600-3047 (gris clair) et 600-3060 (blanc), 600-3061 (noir).

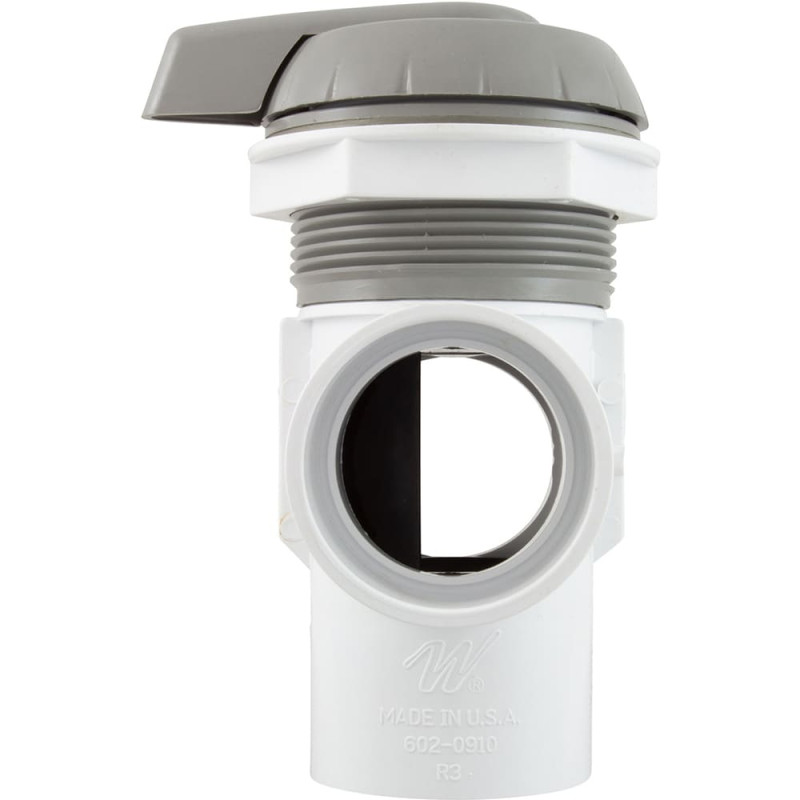

Note : Il est possible de voir sur la vanne, les références 602-0910 / 602-0960. La première correspond à la référence du corps de la valve et non à la valve dans sa totalité et la seconde correspond au diffuseur à l'intérieur de la vanne.
