Système complet Balboa GS501Z + clavier MVP260 Balboa

1 avis

Ce boitier peut supporter :

- Une pompe de circulation
- Une pompe mono ou bi-vitesse
- Un blower
- Un ozonateur + lumière
- Un système audio

Inclus : Réchauffeur et clavier

Système complet Balboa GS501Z + clavier MVP260
695,00 € TTC

Ce produit rapporte 20,85 € de points de fidélité.

Livraison sous 8 à 15 jours

30 jours pour
changer d'avis
Garantie 24 mois
hors consommable
Paiement
100% sécurisé

Informations sur Retrofit kit Balboa GS501Z avec réchauffeur + clavier MVP260


Très appréciés des fabricants de spas pour leur polyvalence, fiabilité, facilité d'utilisation, d'installation et de prise en main, les boitiers Balboa série Global Series (GS) sont de faites parmi les systèmes les plus courants en Europe.

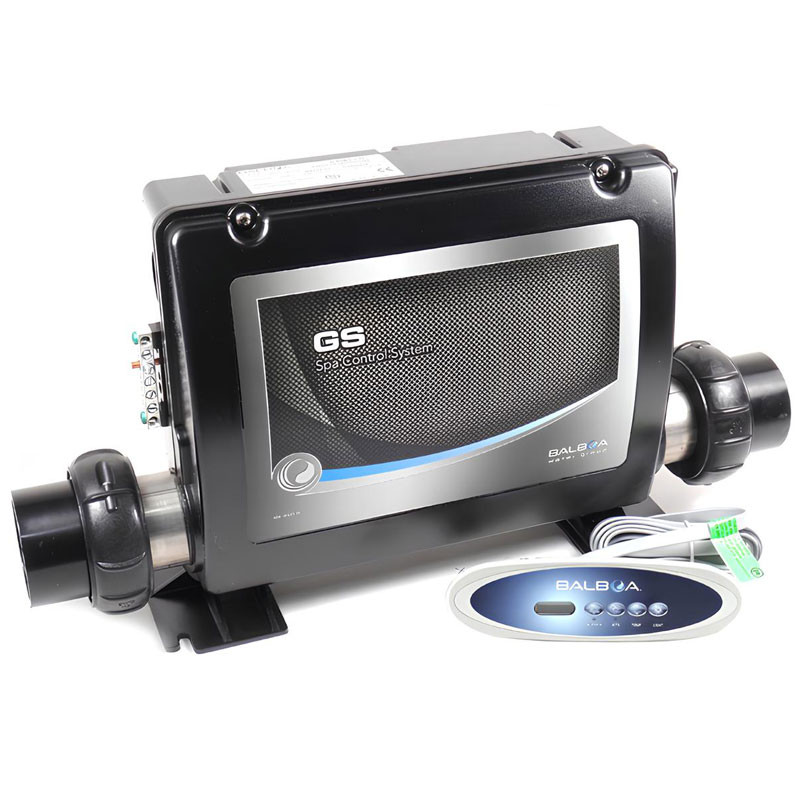

Ce Retrofit Kit comprend ici un boitier GS501Z complet ainsi qu'un clavier de commande. Il s'adresse en priorité aux propriétaires de spa désireux de moderniser leur installation (spa de fabrication chinoise avec des contrôleurs comme les modèles Ethink kL8800 / KL8870 / KL6600 ou anciens systèmes qui ne sont plus produits) ainsi qu'aux bricoleurs avides de créer leur propre bassin.

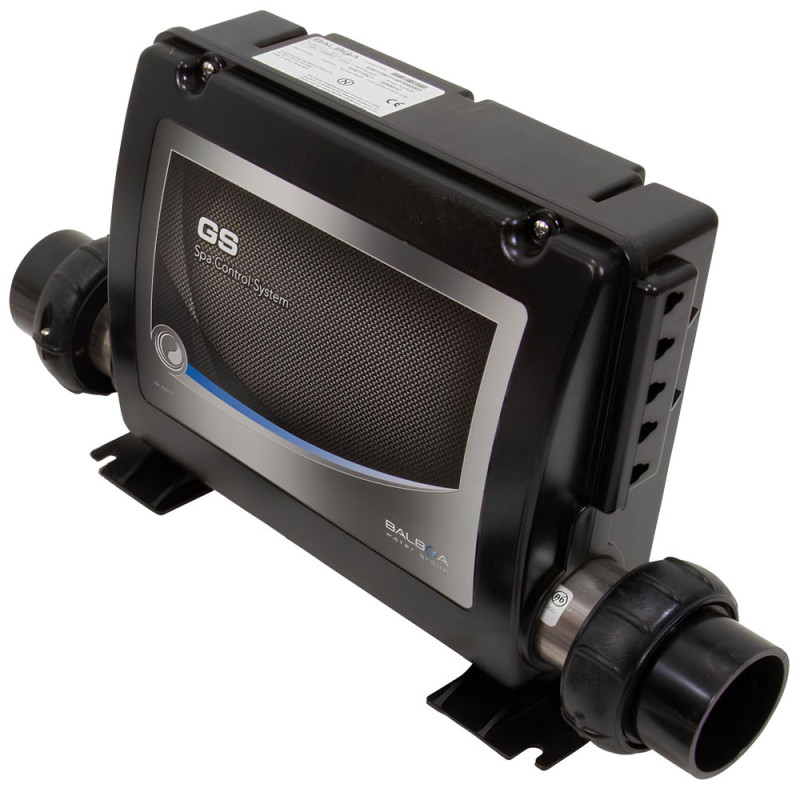

Un mot sur le boitier de contrôle : Le boitier GS501Z renferme ici une carte électronique 54512 ainsi qu'un réchauffeur 3.0kW 58118. La résistance du réchauffeur est ici en matériau Incoloy 800 un alliage de nickel-fer-chrome lui offrant une très bonne qualité de chauffe, une grande capacité de résistance aux produits chimiques utilisés pour la désinfection de l'eau ainsi qu'au tartre et à l'oxydation.

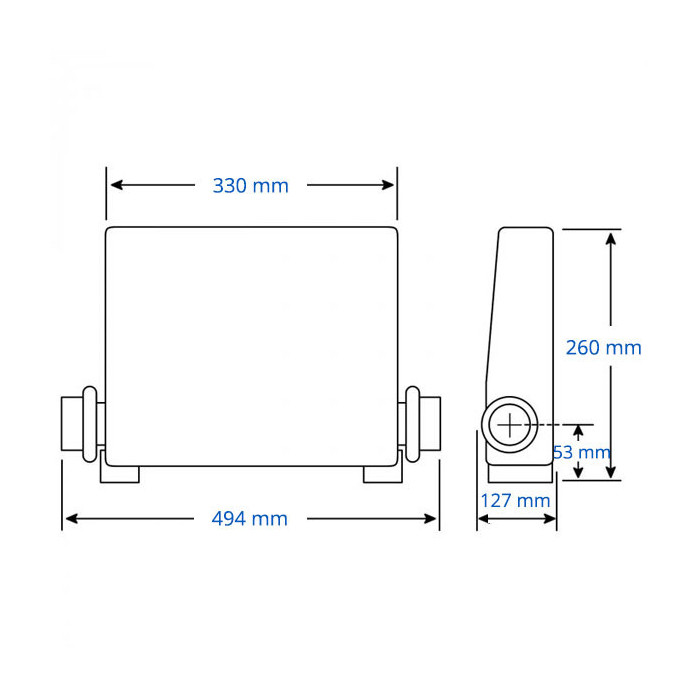

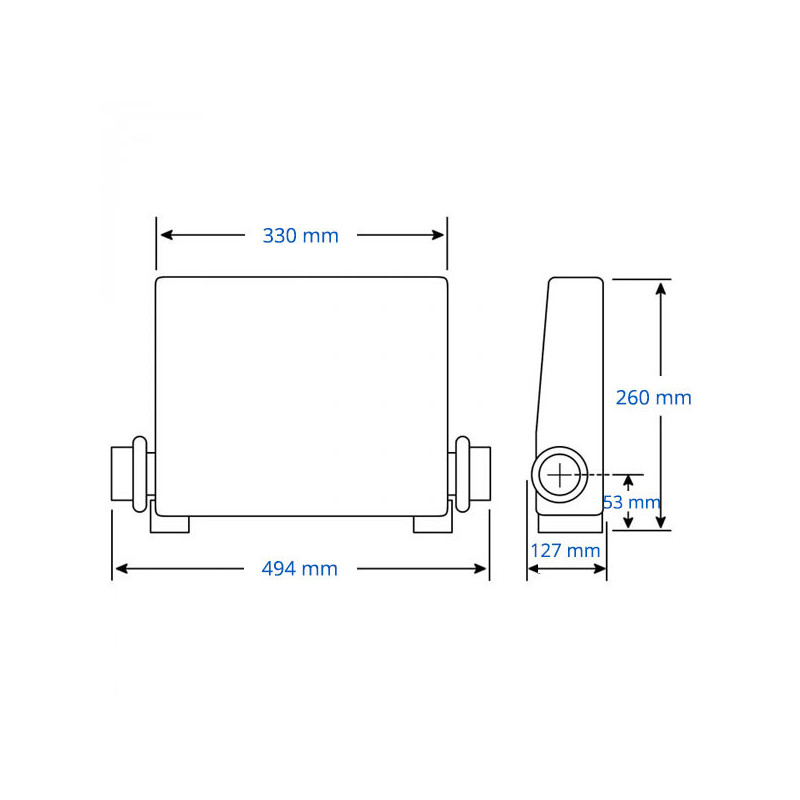

Dimensions du Boitier (mm) : 330 (494 avec le réchauffeur) x 260 x 127
Autres caractéristiques : 230V AC ; 50Hz ; 16 ou 32A ; 3.0kW avec le réchauffeur qui est inclus.
Possibilité d'installation en mono ou triphasé.

Ce boitier peut supporter :

- Une pompe de circulation
- Une pompe mono ou bi-vitesse
- Un blower
- Un ozonateur + lumière
- Un système audio		 Les câbles ne sont pas inclus dans le pack :

câble Amp 4 fils (pour une pompe bi-vitesses)
câble Amp 3 fils (pour une pompe mono-vitesse, blower ou ozonateur)
câble 2 fils (pour l'éclairage du Spa)

Si votre système de contrôle en place est de marque Davey Spa Power ou Balboa vous pourrez très certainement réutiliser vos câblages.

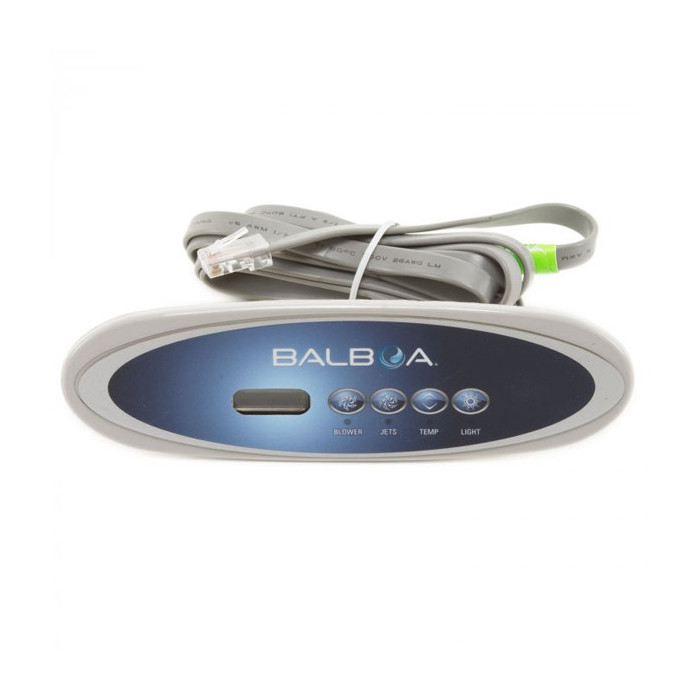

Un mot sur le clavier de commande : Balboa intègre au pack un clavier MVP260 avec un revêtement 4 touches (Blower, Jets, Temp et Light). Si vous le désirez vous pouvez ajouter une seconde commande qui sera à déporter sur la coque du spa via le clavier auxiliaire VX40D.

Dimensions du clavier (mm) : 178 x 55

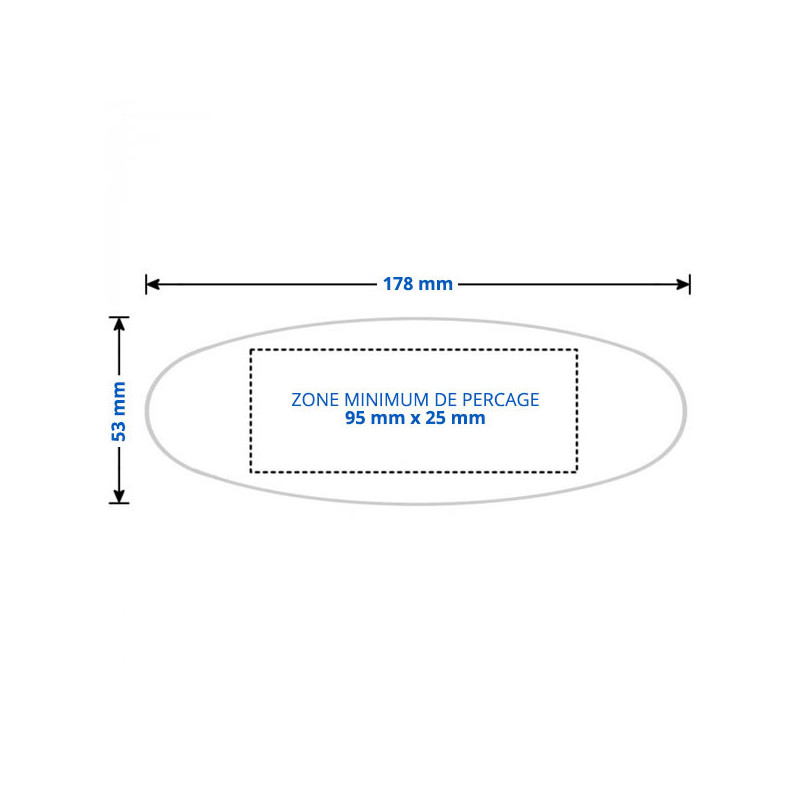

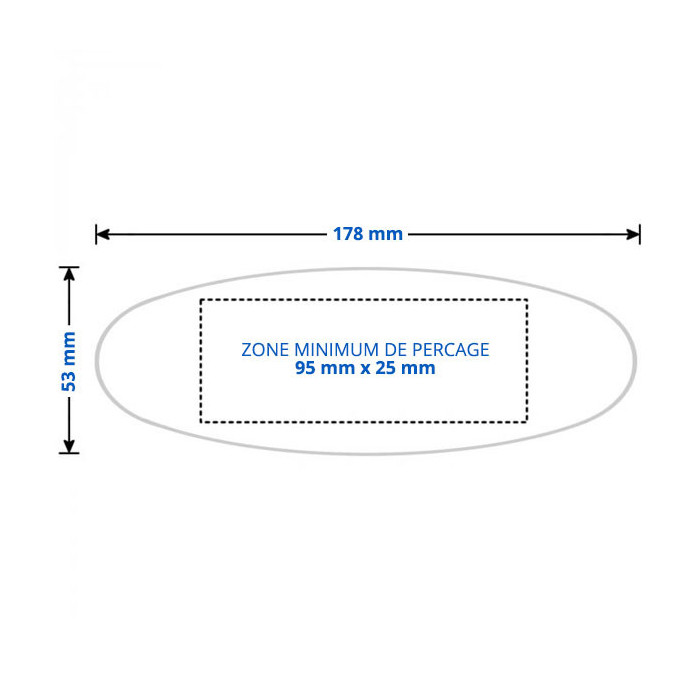

Zone nécessaire pour l'encastrement dans la coque (mm) : 95 x 25 (voir ci-dessous le Cutout)
Longueur du câble (cm) : 213 avec embout RJ45 à 8 fils. Nous proposons un câble d'extension pour clavier série VL au besoin.

Notice et Codes d'erreurs clavier MVP260 [PDF]
Gabarit pour la taille et la zone de perçage [PDF]


Comparaison des connectiques des boitiers Balboa

Modèle du boitier et Connectiques
 Pompe de circulation
 Pompe 1
(Max 12A)
 Pompe 2
(Max 12A)
 Pompe 3 Pompe 4
 Blower*
(Max 8A)		 Ozonateur
(230V)
 Lumière
(10V)
 AV
(Audio)		 Option Wifi
GS100 - Mono ou bi-vitesse - - - - Oui Oui Oui -
GS500Z Oui Mono ou bi-vitesse - - - - Oui Oui Oui -
GS501Z et GS501SZ Oui Mono ou bi-vitesse - - - Oui Oui Oui Oui -
GS510SZ et GS510DZ
 Oui Mono ou bi-vitesse Mono-Vitesse - - Oui Oui Oui Oui -
GS520DZ Oui Mono ou bi-vitesse Mono ou Bi-vitesse - - Oui Oui Oui Oui -
GS523DZ Oui Mono ou bi-vitesse Mono-Vitesse Mono-Vitesse - Oui Oui Oui Oui -
GL2000 Oui Mono ou bi-vitesse Mono-Vitesse - - Oui Oui Oui Oui -
GL2001 Oui Mono ou bi-vitesse Mono ou bi-vitesse - - Oui Oui Oui Oui -
GL8000 Oui Mono ou bi-vitesse Mono ou bi-vitesse Mono ou bi-vitesse - Oui Oui Oui Oui -
BP6013G1 Oui Mono ou bi-vitesse Mono-vitesse
(si pas de blower)		 - Oui
(si pas de pompe 2)		 Oui Oui Oui Oui
BP2001G1 Oui Mono ou bi-vitesse Mono ou bi-vitesse Mono ou bi-vitesse - Oui Oui Oui Oui Oui


*L'emplacement blower permet de connecter soit un souffleur d'air soit une pompe mono-vitesse (3 fils) dans la limite de 8A la connectique étant protégée par un fusible. Une pompe Bi-vitesse est double fonction, elle peut soit servir pour 2 puissances de massage soit pour la filtration en vitesse basse et le massage en vitesse haute.

Pour l'ozonateur nous recommandons le modèle UltraZone Balboa, celui-ci est un excellent rapport qualité prix.


Comment installer le pack Balboa ?


Bien qu'assez simple et rapide nous préconisons pour l'installation du pack de faire appel à un technicien agréé.

Si vous n'avez pas de système Balboa ou Davey Spa il vous faudra surement commander ici les câbles en complément et refaire les branchements sur les différents équipements du spa (pompes, blower etc ...). Les embouts AMP viennent ensuite se connecter directement sur la carte électronique.

Livrés en sortie d'usine avec une configuration prédéfinie (Voir fiche technique ci-dessous page 7) il vous suffit une fois les branchements réalisés et spa éteint de modifier la position ON/ OFF des commutateurs aussi appelés cavaliers / Dips ou encore Switches afin de configurer en quelques minutes l'appareil.

Fiche technique du boitier de contrôle GS501Z [PDF]
Guide de dépannage et d'entretien boitiers GS et GL [PDF]
Informations sur la technologie M7 [PDF]
Branchements câbles AMP

Le raccord se fait à une tuyauterie 2" (pour du tuyau de 60 mm de diamètre extérieur). Les bagues de serrages et joints sont fournis avec le boitier. Il est possible d'ajouter un réducteur pour passer sur un tuyau 1.5" (diamètre extérieur de 48 mm) ou un réducteur 413-4510 pour passer sur une tuyauterie en 3/4" (diamètre extérieur de 27 mm).

Nous proposons également au besoin tous les éléments nécessaires pour l'installation à savoir la colle et les tuyaux etc ...

Fiche technique

Tuyau (Diamètre Extérieur)
2.0 pouces - 60 mm
Wifi
Non
Puissance de chauffe
3.0 kW
