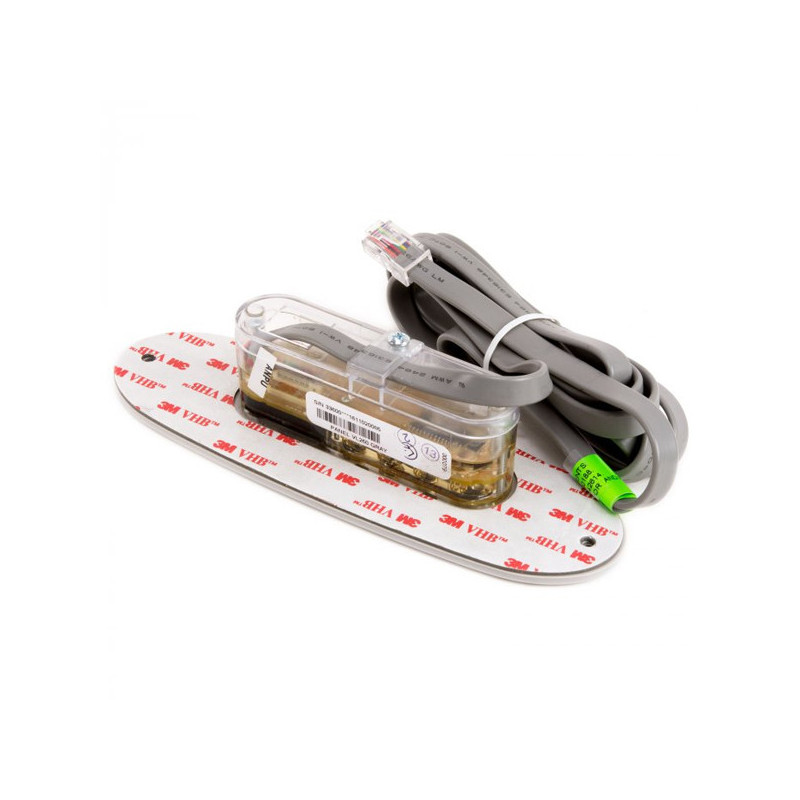

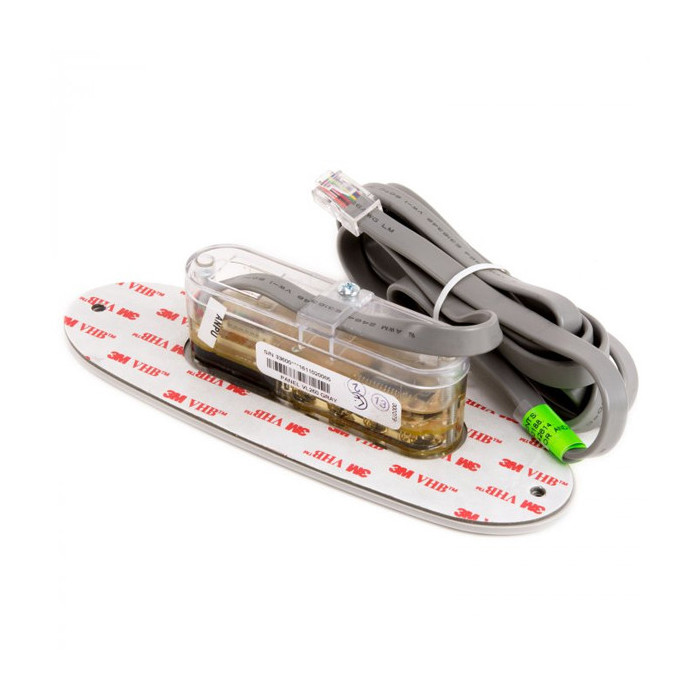

Clavier de commande Balboa VL260 ou MVP260 (4 boutons) Balboa

Le clavier Duplex VL260 / MVP260 de l'équipementier Balboa est compatible avec les boitiers séries GS100, GS500Z, GS501Z et GS511Z. Simple, fin, élégant et intuitif ce modèle comportant 4 touches dispose sur sa partie gauche d'un écran LCD avec affichage de la température, des messages de maintenance et des codes d'erreurs (voir plus bas). Des voyants lumineux sous chaque bouton permettent de vérifier le bon fonctionnement des équipements.

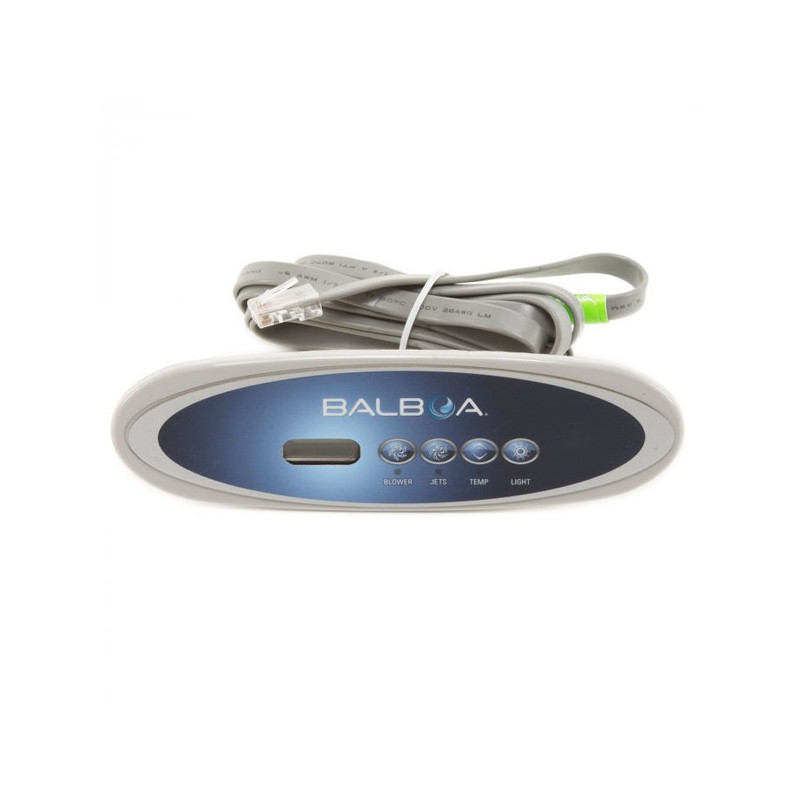

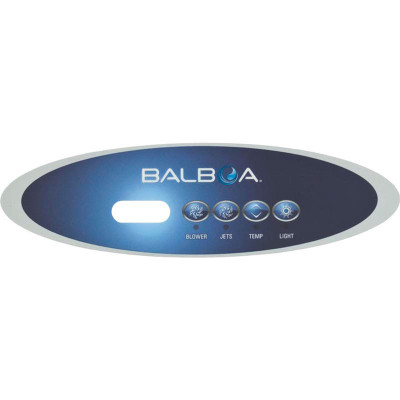

Le VL260 est proposé ici avec un revêtement adhésif référence n°11521 (Blower, Jets, Temp et Light). Les fabricants créant généralement leurs propres revêtements la couleur, la forme des touches et des logos peuvent être différents suivant la marque du spa. La membrane que nous vendons est la version générique proposée par Balboa, cela n'a aucune incidence tant que les fonctions des touches correspondent. Nous vendons l'autocollant à l'unité au besoin.

Notice et Codes d'erreurs clavier VL260 [PDF]
Template pour la taille et la zone de perçage [PDF]

Changement de mode : Les systèmes Balboa sont équipés de plusieurs modes à savoir Standard (Std / St), Economie (Ecn, Eco, Ec) et Veille (Slp, SL). Pour changer de mode avec ce clavier il vous suffit ici d'appuyer sur la touche Temp puis la Light.

Remplacements possibles : 54268, 53645, 53777, ACM0599 (Wellis Spa), 403472 (DreamMaker Spas), R6021700 (Sunrise Spas), 34-53777-K. Attention cependant à la configuration des touches et la longueur du câble qui peuvent différer.

Dimensions :

Dimensions du clavier (mm) : 178 x 55
Zone nécessaire pour l'encastrement dans la coque (mm) : 95 x 25 (voir ci-dessus le Cutout)
Longueur du câble (cm) : 213 - Embout RJ45 classique 8 fils. Nous proposons un câble d'extension pour clavier série VL au besoin.

Autres références connues pour le clavier VL260

Références du clavier sans le revêtement	Référence du clavier avec le revêtement	Revêtement

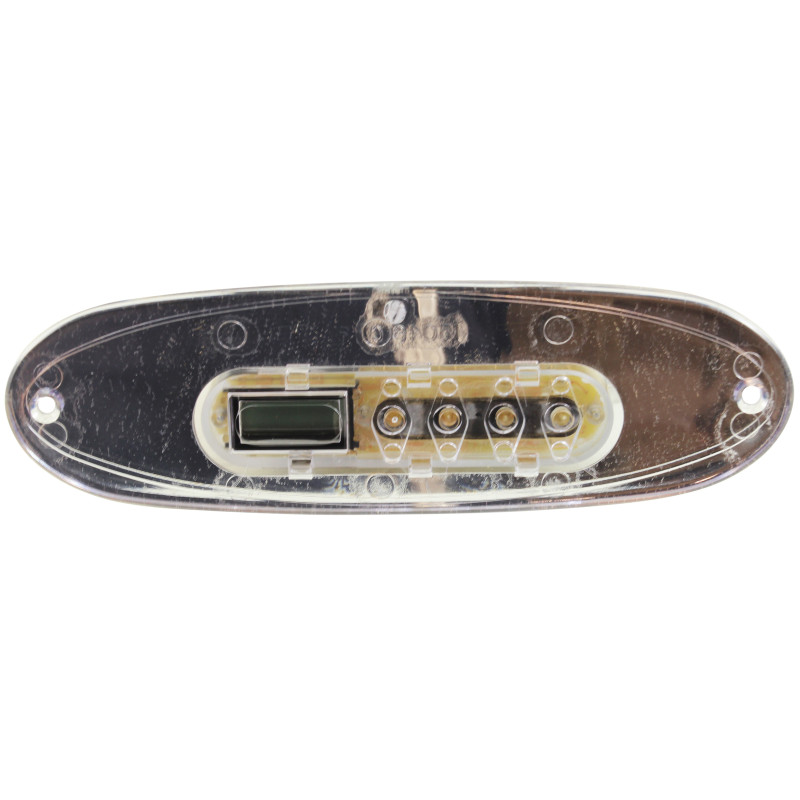

50063-XX (câble de 7.62m) 53637-XX (Face sans revêtement blanche) 53646-XX (Face sans revêtement grise) 53999-XX (Face sans revêtement transparente)	54268-XX	11521 (Blower, Jets, Temp, Light)
	53645-XX	11521 (Blower, Jets, Temp, Light)
	53777-XX (câble de 3.04m)	11521 (Blower, Jets, Temp, Light)
	53566-XX	11521 (Blower, Jets, Temp, Light)
	54685-XX (Lien vers la fiche correspondante)	11724 (Jets, Temp, Light)
	55051-XX	11725 (Jets, Jets, Temp, Light)
	55050-XX	11725 (Jets, Jets, Temp, Light)
	55049-XX	11725 (Jets, Jets, Temp, Light)
	55081-XX	11746 (Jets, Light, Cool, Warm)
	55559-XX	12050 (Aux, Jets, Temp, Light)

*XX représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles. La base du clavier est la même pour l'ensemble de ces modèles. L'utilisation des boutons dépend de la configuration de l'installation et des branchements sur la carte.
