Câble Amp 4 fils (3.0 mètres) Balboa

Informations sur le câble AMP 4 fils

Ce câble 4 fils équipé d'un embout plastifié 4 broches dit AMP est principalement utilisé par les équipementiers Balboa, Waterway (Américains) et Davey Spa power (Australien). Connecté au système de contrôle il permet de faire fonctionner électriquement une pompe bi-vitesse.

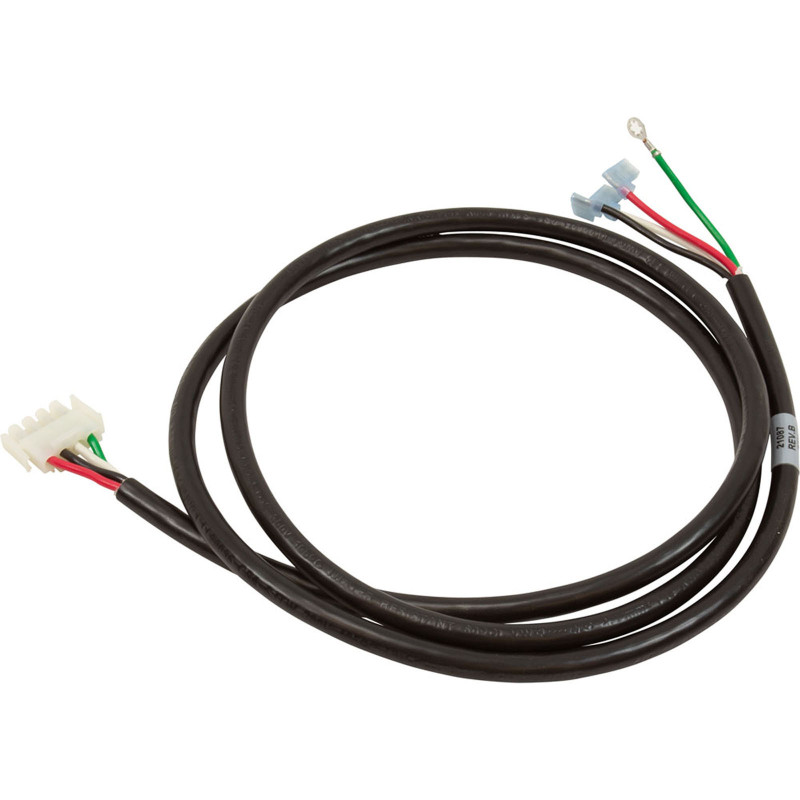

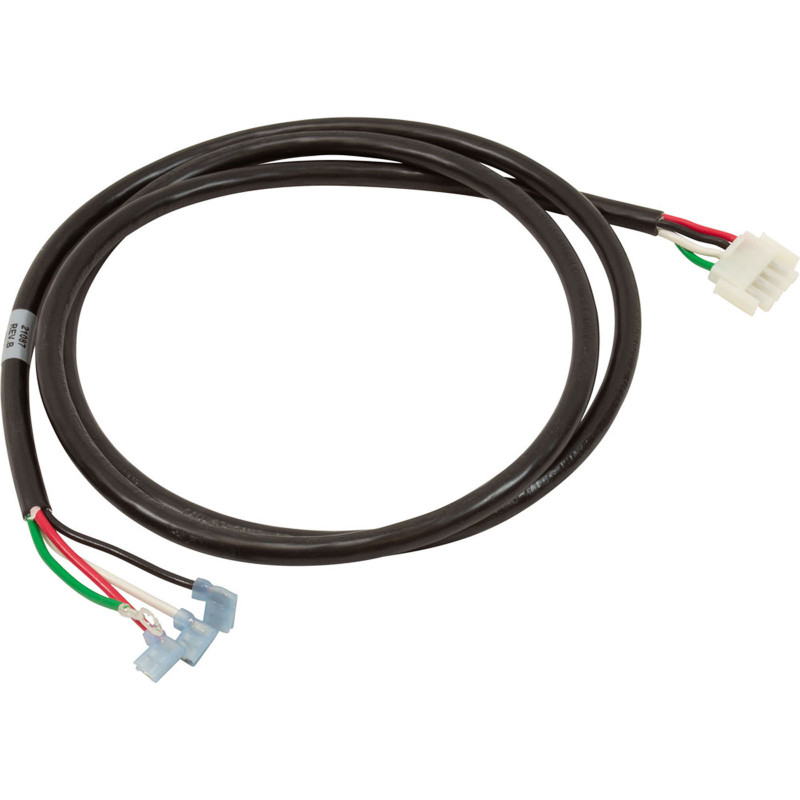

Il est muni comme indiqué ci-dessus de 4 câbles de couleurs différentes à savoir Vert (Terre), Noir (Phase 1 Petite Vitesse), Rouge (Phase 2 Grande Vitesse) et Blanc (Neutre). D'un côté les câbles blanc, rouge et noir sont équipés de cosses femelles à têtes plates et le vert d'une cosse à ½illet pour boulon. De l'autre côté vous retrouverez une fiche 4 broches venant se clipser à la carte électrique, le réceptacle possédant aux deux extrémités deux faces aplaties il n'est pas possible d'inverser le sens de la prise et donc de faire d'erreur.

Ce câble peut être très utile si vous disposez d'un système chinois et que vous souhaitez moderniser votre installation par l'un des nombreux packs complets que nous proposons sur le site. Ou si avec le temps votre câble actuel s'est abîmé.

Note : La longueur totale des câbles est de 10 pieds soit un tout petit peu plus que 300 cm. Une version 5 pieds soit environ 150 cm est également disponible sur le site au besoin et si la distance entre le boitier de contrôle et les équipements n'a pas besoin de plus. Vérifiez toujours la longueur nécessaire avant achat.

Attention : Ce câble ne peut par ailleurs pas être utilisé sur des systèmes Aeware (Gecko) qui ont leurs propres connectiques In.LINK. Pour une pompe mono-vitesse ainsi qu'un blower ou un ozonateur il vous faudra utiliser un câble AMP 3 fils ou le cas échéant retirer ici le câble vert de l'embout.

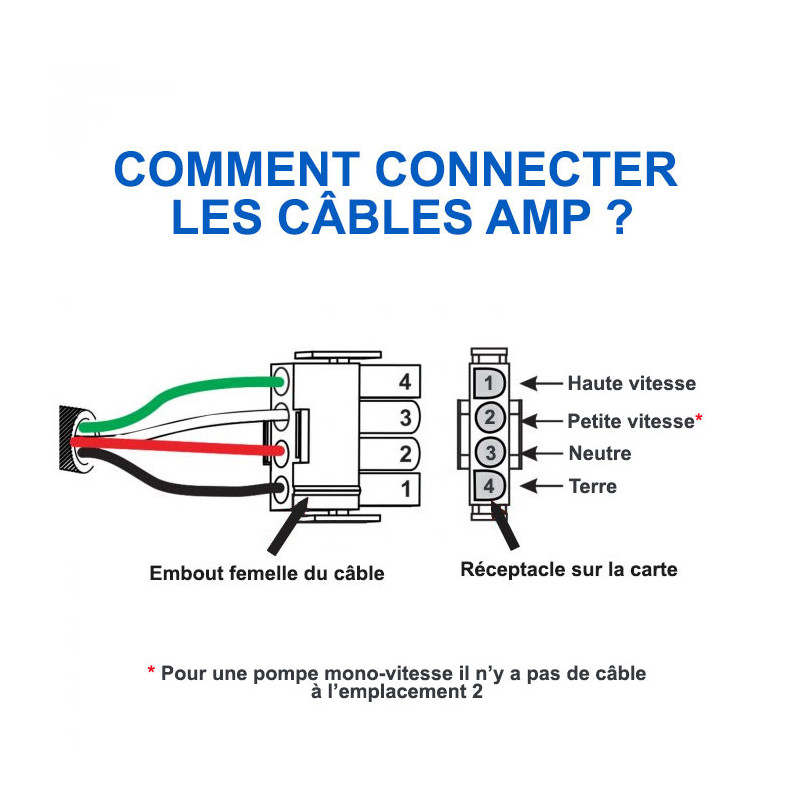

Correspondance des coloris : Sur les spas importés le coloris des câbles peut différer. Ci-dessous la correspondance entre les câbles Américains et Européens, il se peut dans certains cas que les deux phases soient également inversées comme c'est le cas ici sur ce câble. Référez-vous au schéma en cas de doute.

Terre -> Vert (Américain Vert et Jaune)
Neutre -> Blanc (Américain Bleu)
Phase 1 Petite vitesse
Phase 2 Grande vitesse
