Embout AMP 4 fils F2S

Informations sur l'embout AMP 4 broches

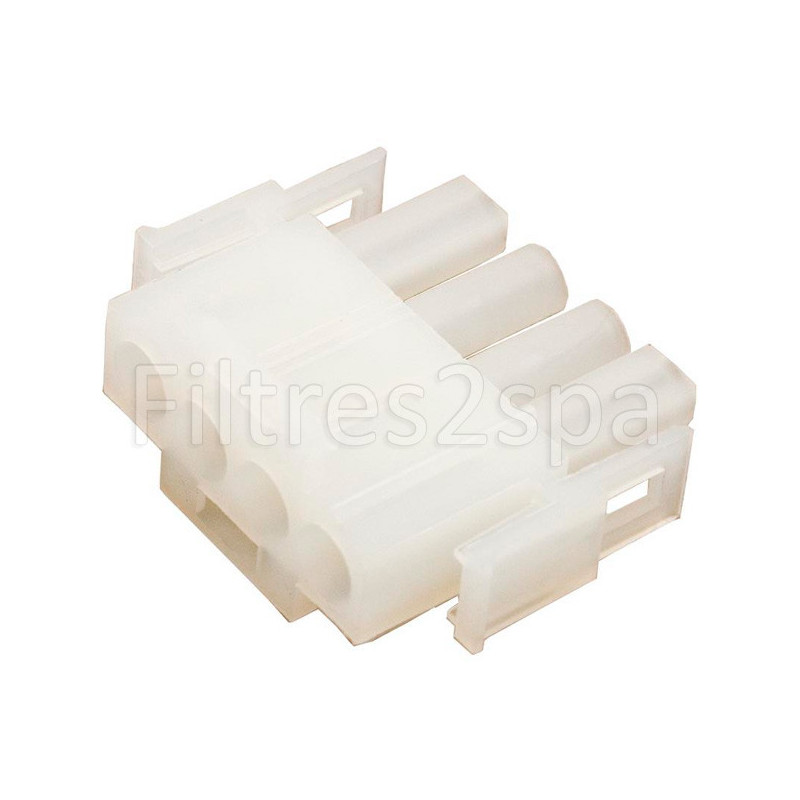

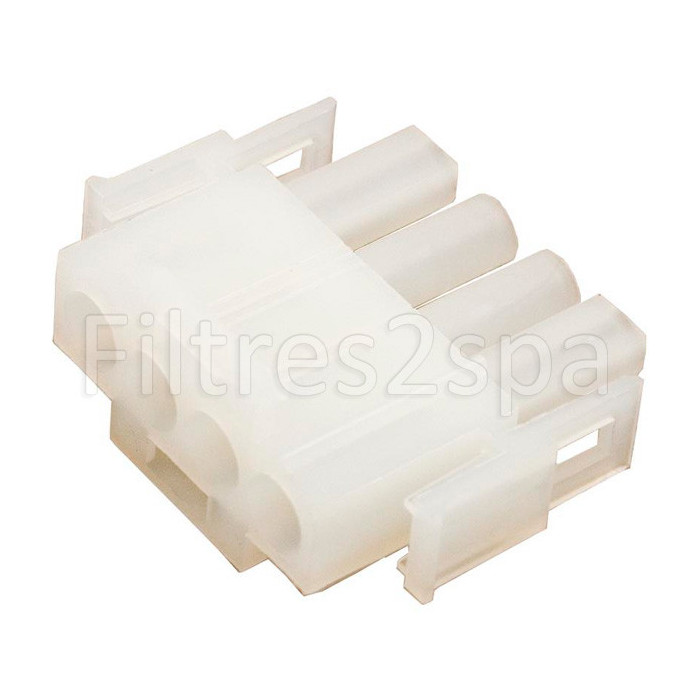

Cet embout plastifié 4 broches dit AMP est principalement utilisé par les équipementiers Balboa, Waterway (Américains) et Davey Spa power (Australien). Raccordé au système de contrôle et muni d'un câble il permet de faire fonctionner électriquement et au choix une pompe mono-vitesse, un blower ou un ozonateur en raccordant 3 fils ou une pompe bi-vitesse en insérant 4 fils.

Cette prise fait la liaison entre les équipements via le câble électrique et le réceptacle femelle de la carte électronique par simple emboitement. Ce plug plastifié possède aux deux extrémités deux faces aplaties permettant d'éviter d'inverser le sens de la prise et donc de faire des erreurs lors du branchement.

Quand acheter ce produit ? Il peut être très utile si vous disposez d'un système chinois et que vous souhaitez moderniser votre installation par l'un des nombreux packs complets que nous proposons sur le site, il vous permettra d'éviter l'achat d'un câble complet nécessairement plus chère et donc de réaliser des économies. Il vous faudra alors un embout par accessoire cité ci-dessus, pour la lumière vous devrez en revanche acheter le câble complet AMP 2 broches.

Comment raccorder les câbles dans l'embout ? Attention les broches à sertir de contact très classiques 14-20 ne sont pas fournies ici avec la prise. Elles sont généralement préinstallées sur les câbles mais si toutefois vous n'en avez pas ou que vous devez couper votre câble en place il faudra en acheter séparément (nous n'en proposons pas sur le site).

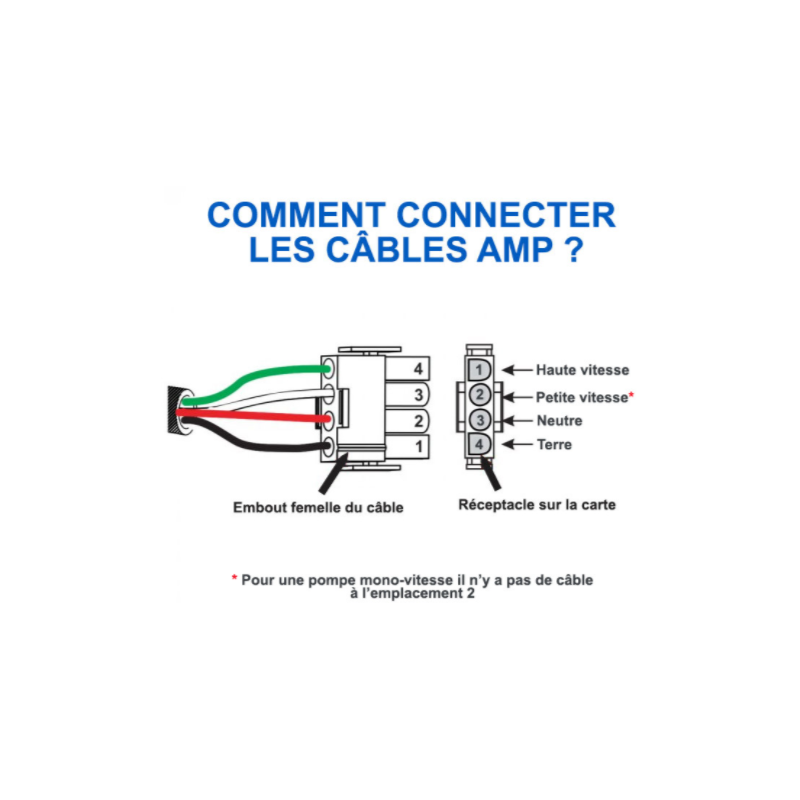

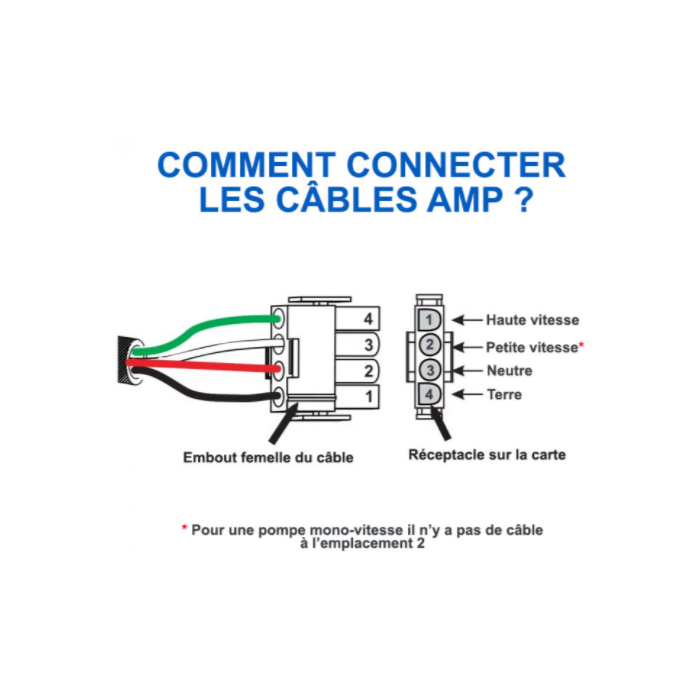

Concernant l'emplacement des câbles dans la prise il sera à réaliser comme indiqué sur la photo de présentation. Si vous utilisez cet embout pour brancher une pompe mono-vitesse, un blower ou ozonateur l'emplacement 2 devra être vide et vous n'aurez donc que 3 fils.

Correspondance des coloris : Sur les spas importés le coloris des câbles peut différer, le coloris en lui-même n'a que peut d'importance tant que les branchements sont respectés.
