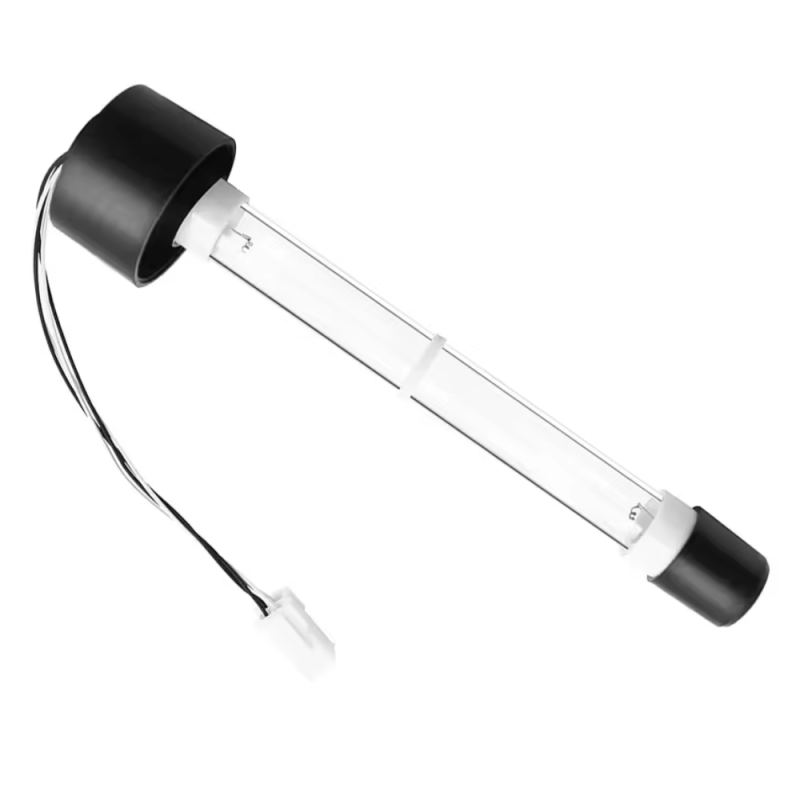

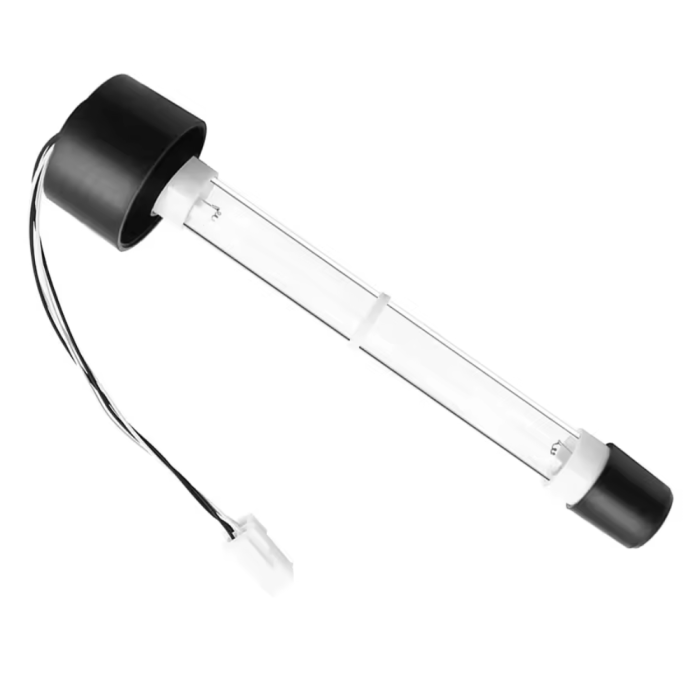

Ampoule / Lampe UV pour ozonateur Jacuzzi ClearRay F2S

Ampoule / Lampe UV Jacuzzi pour ozonateur ClearRay 6472-857 / 6472-841

Remplace la référence Balboa 54877 ou 54906 sans adaptateur

Vous êtes propriétaire d'un spa de la marque Jacuzzi ou Sundance ? Votre spa est très certainement équipé du système de purification ClearRay, un ozonateur / générateur d'ozone installé en série sur la plupart des spas Jacuzzi et Sundance fabriqués depuis 2012.

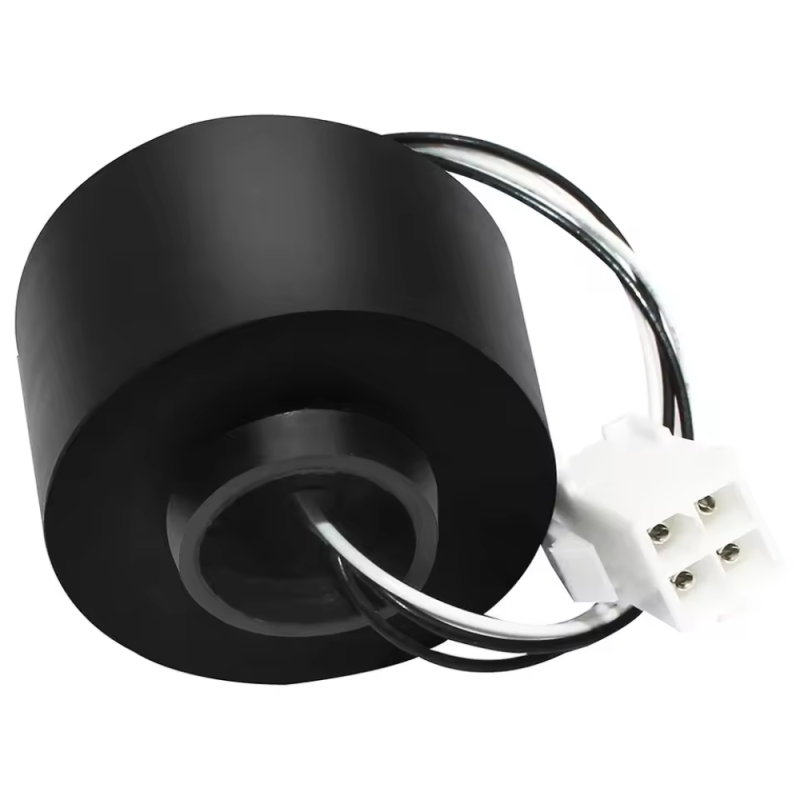

Cette ampoule UV compatible remplace directement les références d'origine Jacuzzi/Sundance 6472-857 et 6472-841, ainsi que les références Balboa 54877 et 54906. Contrairement aux anciennes versions compatibles, aucun adaptateur n'est nécessaire : cette ampoule se branche directement sur votre système ClearRay existant grâce à sa connexion 4 broches.

Le système ClearRay neutralise plus de 99% des agents pathogènes grâce à une lampe UV-C qui perturbe l'ADN des micro-organismes (bactéries, algues, parasites) et détruit leur capacité à se reproduire. Ce système facilite grandement l'entretien de votre spa en permettant de réduire jusqu'à 50% la quantité de désinfectant chimique nécessaire, tout en gardant une eau propre et claire.

Fonctionnement : Les systèmes de purification d'eau par UV utilisent des ampoules / lampes spéciales qui émettent une lumière UV-C d'une longueur d'ondes  de 254 nanomètres ayant la capacité de perturber l'ADN des micro-organiques comme les bactéries, les algues et parasites, mais également micro-inorganiques tel que les produits cosmétiques, les lotions solaires, etc.

Fréquence de remplacement : Pour garantir une efficacité optimale, il est recommandé de changer la lampe et de nettoyer le tube en quartz tous les 12 à 24 mois. Même si l'ampoule peut encore s'allumer après cette période, la production d'ozone pourrait ne pas être suffisante pour une désinfection adéquate.

Si vous voyez le code "Blb" ou "616" s'afficher sur votre interface de commande, cela est également un rappel indiquant qu'il est temps de procéder au remplacement de la lampe.

Dimensions (mm) : 185 x 15


Descriptif du système ClearRay Jacuzzi / Sundance

PIÈCE DESCRIPTION 1 Couvercle 2 Vis du couvercle 3 Lampe UV Clearray 4 Douille lampe UV 5 Cordon d'alimentation 6 Tube à Quartz 7 Ballast

Comment remplacer la lampe UV spa Jacuzzi ClearRay ?


Avant toute opération d'entretien sur le système ClearRay il est nécessaire de mettre le disjoncteur du spa en position éteinte. Ne retirez jamais le couvercle du ClearRay sans avoir coupé le spa. Le spa peut être en eau lors du remplacement simplement de l'ampoule UV, en revanche lorsque le tube à quartz doit être nettoyé il est nécessaire de vidanger entièrement le spa.

ATTENTION : Laissez l'ampoule UV refroidir avant de la retirer. Ne regardez par ailleurs jamais la lampe UV allumée, cela peut causer des lésions oculaires graves ou la cécité.


1. Mettez le disjoncteur du spa en position éteinte
2. Une fois l'ampoule UV refroidie, retirez le couvercle du boitier ClearRay ainsi que le joint en retirant les 4 vis. Cela exposera l'ampoule UV et les connexions (Figure 2).
3. Débranchez la douille de l'ampoule UV de la prise du cordon d'alimentation (Figure 3).
4. Retirez lentement l'ampoule UV tube de quartz (Figure n°4) et mettez-la de côté.
   ATTENTION : Ne touchez pas la nouvelle lampe UV sans protection. Le contact avec la peau créera un point chaud raccourcissant la durée de vie de l'ampoule.
5. Retirez la nouvelle lampe UV de son emballage et faites la glisser délicatement dans le logement prévu à cet effet. Assurez-vous que la douille soit fermement installée.
6. Connectez la nouvelle lampe UV, remettez le joint et vissez le couvercle du système ClearRay.
7. Remettez en marche le spa.

IMPORTANT : Les lampes ClearRay contiennent du mercure. Ne jetez pas celle-ci dans vos déchets habituels.

Une fois le spa reconnecté vous pourrez vérifier les deux indicateurs LED sur le Ballast (Figure 6). Le Système ClearRay fonctionne lorsque l'eau du spa circule, un voyant vert fixe indique que le système est alimenté et devrait être éclairé pendant le / les cycle(s) de filtration de l'eau. Lorsque le système ClearRay fonctionne, une lumière rouge indique que l'ampoule UV est allumée.

Ces voyants ne donnent toutefois aucune indication sur l'efficacité de la lampe. Nous vous conseillons donc de garder précieusement la date du remplacement de celle-ci afin de pouvoir la remplacer l'année suivante.

Compatibilité des lampes UV avec les spas Jacuzzi 2012 et plus :

Série 500 : J-585 et J-575
Série 400 : J-495, J-480, J-470, J-465, J-445, J-425 et J-415
Série 300 : J-385, J-375, J-365, J-355, J-345, J-335, J-325 et J-315
Série 200 : J-280, J-275, J-245, J-235, J-225, J-215 et J-210
Séries tiers : J-LXL, J-LX


Compatible avec les spas Sundance 2012 et plus :

Série 980 : Kingston et Claremont
Série 880 : Aspen, Cameo, Altamar, Capri, Optima, Marinet Majesta
Série 780 : Chelsee, Hamilton, Montclair, Bristol, Hanover et Dover
Série 680 : McKinley, Ramona, Edison, Peyton, Prado, Denali et Tacoma
Série select : Constance, Victoria

Video pour l'entretien de la lampe UV ClearRay
