Le saviez vous ? Maintenir en température ou chauffer l'eau d'un spa représente près de 85% de ses couts d'exploitation. Les pompes à chaleur grâce à un rendement d'environ 1 pour 5 entre l'énergie consommée et puisée dans l'air ambiant et l'énergie produite sont un excellent moyen de
réduire significativement vos dépenses énergétiques de façon écologique et de réaliser des économies et non des moindres allant dans certains cas de figure jusqu'à 75%.

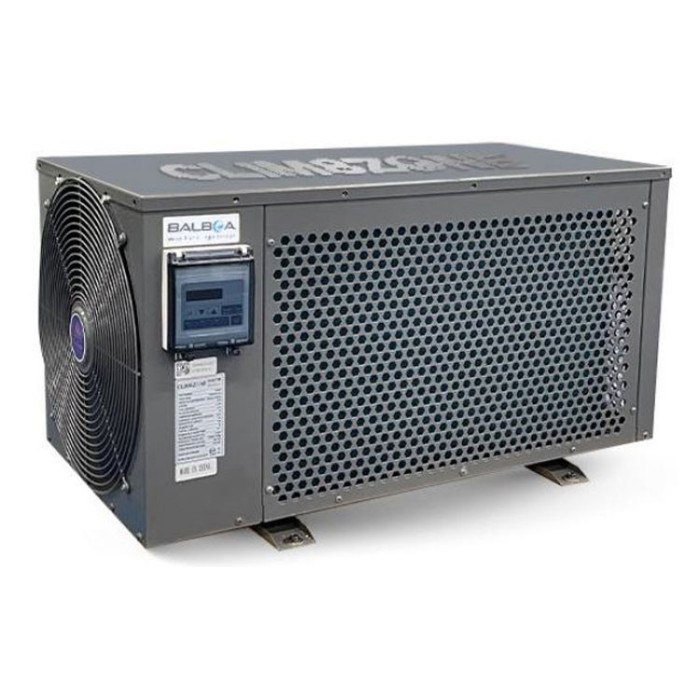

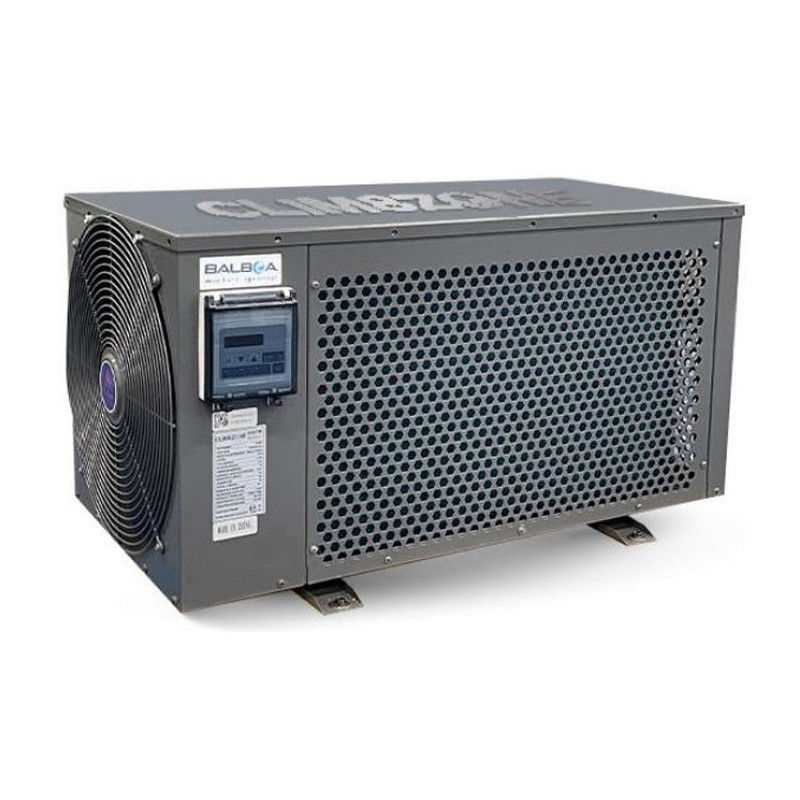

La pompe à chaleur Clim8zone présentée ici est la toute première PAC développée par l'équipementier américain Balboa, très silencieuse avec un
débit compris entre 40 et 52dB. Suivant le mode utilisé elle saura facilement se faire oublier.
Elle est
compatible avec les boîtiers nouvelle génération série BP de la marque dont l'étiquette extérieure comprend le préfixe BP20, BP21, BP501, BP6, BP2 ou encore BP1 et sera contrôlée par le clavier de commande TP700, le mini Touch (sorti en 2022) ou SpaTouch3 qui devra être disposé sur le rebord de la cuve.
Ce
modèle dit réversible et disposant d'une amplitude de -20°C jusqu'à 43°C vous permettra lorsque les températures extérieures sont basses de tirer tous les bénéfices de l'hydrothérapie et des bienfaits d'un bon bain chaud et apaisant pour l'esprit et le corps mais aussi en cas de fortes chaleurs de plonger dans un bain frais et rafraîchissant idéal également pour votre bien-être.
Il dispose de
4 modes de températures (Le chauffage qui est par défaut, le refroidissement, le chauffage et refroidissement et enfin la désactivation du mode) ainsi que
3 vitesses différentes (Auto Smart qui est le mode par défaut qui ajustera automatiquement la fréquence du compresseur afin de trouver le meilleur équilibre entre efficacité et consommation, manuel haut pour une chauffe ou un refroidissement très rapide de l'eau et manuel bas pour une chauffe ou un refroidissement certes moins rapide mais plus économique).
Le raccord se fait à une tuyauterie d'un diamètre extérieur de 50 mm dont les raccords sont fournis dans la boîte. Il est possible d'ajouter des adaptateurs si la plomberie de votre spa dispose de tuyaux d'un diamètre différent.
Fiche technique de la pompe à chaleur Balboa Clim8zone [PDF]
Guide d'installation de la pompe à chaleur pour spa Balboa [PDF]
Installation de la Pompe à chaleur spa :
La PAC Balboa Clim8zone est livrée avec plusieurs éléments de plomberie à savoir le tuyau de condensation avec collier, les raccords d'entrée et de sortie de la pompe en 50 mm, une clé de serrage ainsi qu'un raccord électrique d'une longueur d'environ 4 mètres.
Nous vous recommandons très vivement de faire appel à un professionnel agréé pour l'installation de cette pompe à chaleur.
Schéma type pour l'installation de la pompe à chaleur balboa
Les pré-requis pour l'installation :
Pour pouvoir installer, utiliser et contrôler cette pompe à chaleur pour spa Balboa Clim8zone depuis votre panneau de contrôle (M) votre installation doit être composée des éléments suivants. Au besoin, veuillez noter que nous proposons également sur le site un pack complet comprenant la PAC, le boîtier de contrôle BP2100, un clavier Spa Touch 3 et tous les câblages nécessaires. Ce pack est compatible avec 99% des spas.
Concernant le boîtier BP, les nouveaux modèles distribués par la marque à partir de fin 2022 / début 2023 disposent
d'une connectique supplémentaire pour l'ajout des pompes à chaleur. Si vous ne disposez pas de cette connectique, vous devrez débrancher électriquement le réchauffeur pour utiliser la pompe à chaleur.
Les règles à savoir pour l'installation :
1 - Il est très important de respecter les différentes plages de débit suivantes pour le bon fonctionnement de l'installation. Vous devrez
réaliser une installation en By-Pass (voir schéma ci-dessus) avec plusieurs vannes guillotines ou à billes sur la tuyauterie du spa pour créer une dérivation hydraulique afin si nécessaire de régler le débit d'eau qui alimente la pompe ou de l'isoler en cas de besoin, en fermant simplement les vannes d'entrée et de sortie.
| Plage de débit d'eau du Clim8zone | Litres par minutes | m3 / heure |
| Débit optimal pour le chauffage / refroidissement | 45 | 2.70 |
| Débit maximal pour le chauffage / refroidissement (+10%) | 49.5 | 2.97 |
| Débit minimal pour le chauffage / refroidissement (-10%) | 40.5 | 2.43 |
| Débit maximal pour la prévention des dégats | 67.5 | 4.05 |
| Débit minimal pour éviter un écoulement de l'eau | 13.5 | 0.81 |
2 - Il y a deux méthodes pour diriger le débit d'eau dans la pompe à chaleur (voir page 13 du manuel d'installation). La première est
d'installer une valve rotative dont l'ajustement devra être fait manuellement par un professionnel, vous pourrez alors utiliser une pompe de circulation classique, mais si votre installation dispose d'une pompe à 2 vitesses celle-ci sera incompatible et vous devrez donc impérativement
utiliser une valve de contrôle de débit qui ajustera automatiquement le flux d'eau.
3 - Il est recommandé que la pompe à chaleur
ne soit pas installée à une distance de plus de 2 mètres du spa. Par ailleurs vous devrez conserver un espace tout autour de la PAC afin que les bouches ne soient pas obstruées (voir notice page 5) et que l'air ambiant puisse correctement circuler.
Installation sur la plomberie de la pompe à chaleur :
Comme précisé dans la première partie de cette fiche, les raccords vendus avec la pompe à chaleur sont de taille métrique 50 mm extérieur aussi, vous devrez utiliser un tuyau de cette même taille à la sortie de la PAC et jusqu'à bloc technique du spa. Si votre installation dispose d'une autre taille de tuyaux, vous devrez alors utiliser des réducteurs ou adaptateurs pour relier l'ensemble.
Pour faire passer les deux tuyaux d'eau ainsi que le câble d'alimentation de la pompe à chaleur et le câble plus petit pour la liste des données (avec un embout mâle Micro Mate-N-Lok 4 voies) vous devrez utiliser une scie à cloche afin de percer le socle du spa. Cela vous permettra de garder la trappe intacte et que cela ne gêne ni l'ouverture ni la fermeture des panneaux dans le temps.
De préférence,
utilisez une tuyauterie flexible / semi-rigide qui vous donnera un peu de lest et facilitera l'installation. Par ailleurs, vous pouvez entourer les tuyaux et câbles d'un serre flex et ajouter un peu de mousse isolante sur les tuyaux.
N'oubliez pas : Le raccordement de la pompe à chaleur se fait en partie basse pour l'entrée et en partie haute pour la sortie.
Installation électrique de la pompe à chaleur :
IMPORTANT : La mise à la terre est obligatoire pour éviter les courts-circuits à l'intérieur de la pompe. Avant de connecter la pompe, vérifiez que la tension d'alimentation correspond avec la tension exigée de la pompe à chaleur. Il est
recommandé de connecter la pompe à chaleur à un circuit avec ses propres fusibles ou avec un disjoncteur.
- Assurez-vous que le système de contrôle BP est éteint au RCD ou au disjoncteur avant de commencer l'installation.
- Enlevez le couvercle du système de contrôle en dévissant les deux vis présentes en haut de celui-ci et à l'aide d'un tournevis.
- Connectez le câble d'alimentation avec l'embout AMP sur la prise latérale du boîtier BP correspondante*
- Connectez la liste des données à la prise J35 de votre carte (le clavier principal devra lui être positionné sur la prise J34).
- Réinstallez le couvercle du système de contrôle BP.
- Branchez le système de contrôle BP au RCD ou au disjoncteur.
* Ce branchement est possible uniquement sur les nouveaux boitiers BP qui disposent comme nous l'avons déjà dit précédemment d'une connectique supplémentaire spécifique pour l'ajout d'une pompe à chaleur. Si vous disposez d'un boîtier BP d'avant 2023 vous devrez couper l'embout électrique de l'alimentation et ajouter des cosses sur les 3 câbles. Débranchez alors la connectique Plug & Click de la résistance du réchauffeur puis reliez les câbles neutre et phase (blanc et noir) de la pompe à chaleur en J48 et J49 (il n'y a pas de sens) et la terre (câble vert) sur la barrette extérieure des équipements reliés à la Terre.
Pensez à bien ré-ouvrir les vannes une fois l'installation complète réalisée. Remettez en marche le disjoncteur du spa et contrôlez que tout fonctionne correctement avant de remettre les panneaux latéraux du spa.
