Pack complet pour installation d'une pompe à chaleur spa
Comme nous le répétons souvent, chauffer l'eau d'un spa et la maintenir en température représentent généralement 85% de ses coûts d'exploitation. Ainsi, l'électricité nécessaire pour tirer profit de tous les bienfaits d'un bain bouillonnant à une température supérieure à 33°C équivaut à une dépense de plusieurs centaines voir dans certains cas milliers d'euros par an suivant l'installation.
Si vous connaissiez déjà les pompes à chaleur (PAC) qui équipent les habitations, il existe désormais des modèles qu'il est possible d'installer sur les spas et grâce auxquels vous pouvez grandement réduire vos dépenses énergétiques et réaliser dans des conditions optimales jusqu'à 75% d'économies.
Mais comment cela fonctionne ? Les pompes à chaleur absorbent les calories contenues dans l'air environnant pour les restituer sous forme d'énergie et c'est ainsi que l'on obtient en moyenne un rendement d'environ 1 pour 5 entre l'énergie consommée et puisée dans l'air ambiant et l'énergie produite qui sera par la suite utilisée pour chauffer et même refroidir (oui vous avez bien entendu) l'eau du spa.
En effet, si les pompes à chaleur contribuent à chauffer l'eau, ces modèles dits réversibles permettent également d'abaisser la température du bassin pour que vous puissiez l'été, plonger dans une eau fraîche ou tempérée. Vous découvrez alors une nouvelle façon d'utiliser votre spa !
Vous pouvez ainsi dès à présent moderniser votre installation avec l'achat de ce kit complet de marque Balboa 100% contrôlable depuis le clavier et adaptable à un grand nombre de spas qui comprend : Une pompe à chaleur modèle Clim8zone, un boitier BP2100, un clavier tactile Spa Touch 3 dernière génération ainsi que des câblages pour les raccordements électriques.

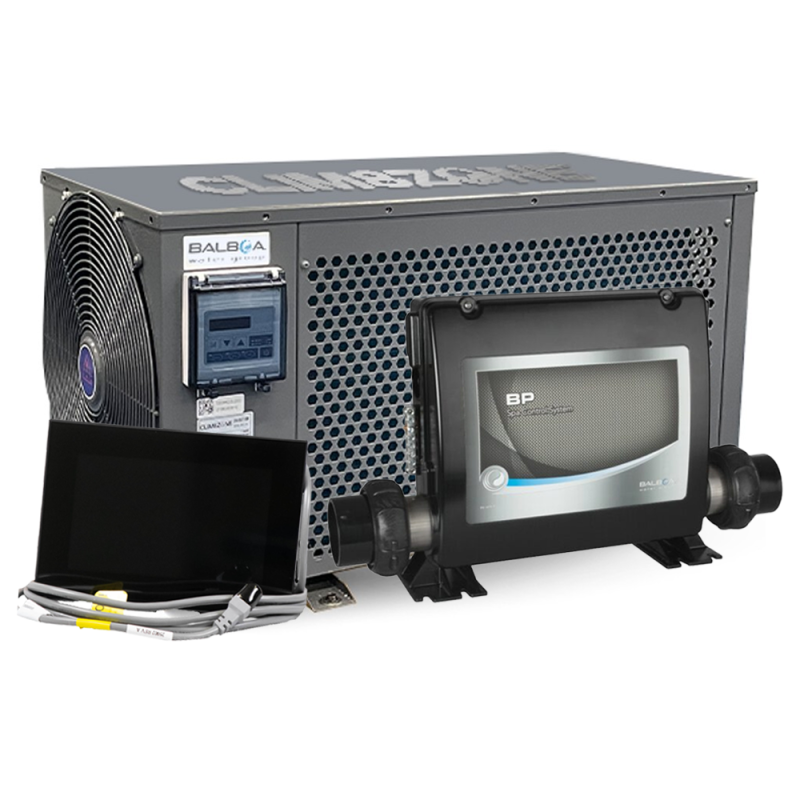

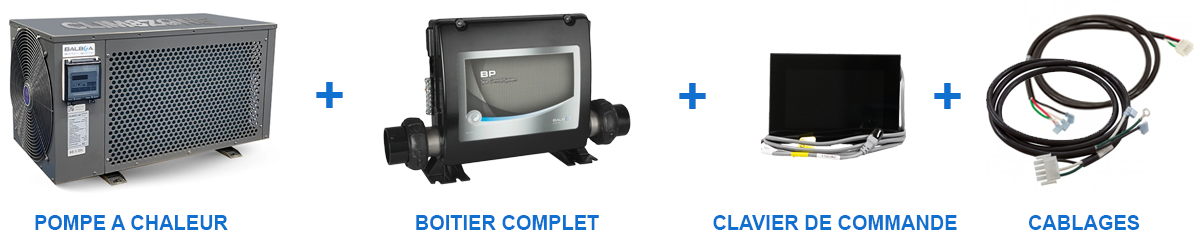

Composition du kit complet Balboa

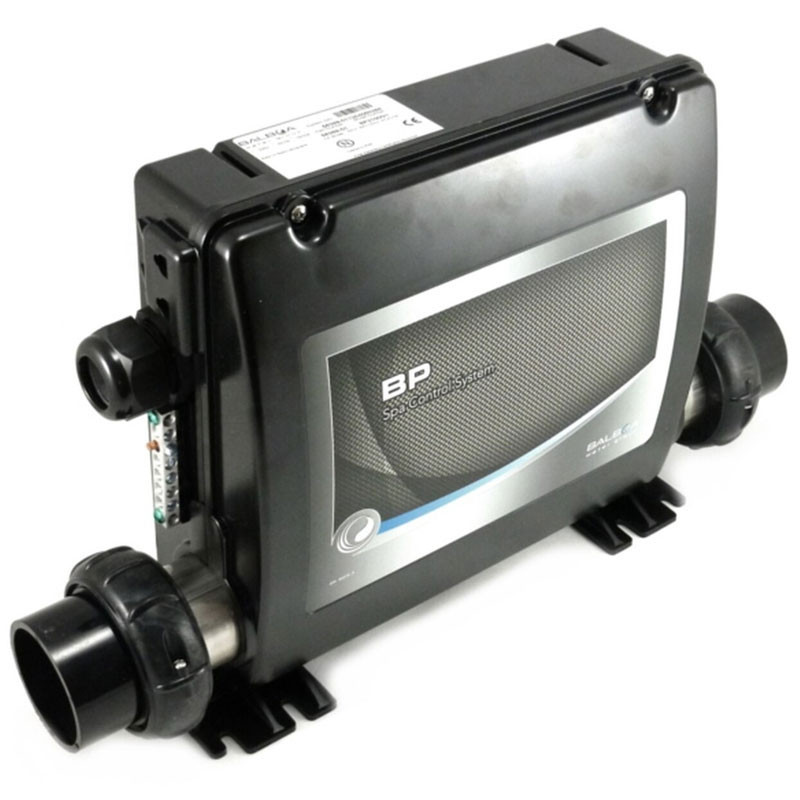

Un mot tout d'abord sur le boitier de contrôle
Le système BP2100 permettant de brancher jusqu'à 3 pompes bi-vitesse est compatible avec de très nombreux spas. Vous devrez avant de commander le pack, vérifier la composition de votre installation et la comparer au tableau ci-dessous. Pour le reste, le boîtier qui propose une coque plastifiée non-corrosive renferme 2 cartes électroniques et unréchauffeur 58300 avec une résistance en Incoloy 800 un alliage de nickel-fer-chrome.
Équipé de toutes les dernières innovations et technologies de la marque, ce boîtier offre la possibilité et via l'achat séparé d'un module Wifi (50350) de garder un ½il à distance sur les principales fonctionnalités du spa et de le programmer au besoin pour vous assurer que celui-ci est prêt pour votre baignade.
Référence du boitier
Pompe 1
Pompe 2
Pompe 3
Pompe de circulation
Blower
AV (Stéréo)
Ozonateur
Lumière
Réchauffeur
56389-XX
Mono ou bi-vitesse
Mono ou bi-vitesse
Mono ou bi-vitesse
Oui (Facultative)
Oui (Facultatif)
230V
230V
10V (1A Max)
3.0kW Inclus (Incoloy 800)
Quid du clavier de commande ?
Évolution du Spa Touch 1 & 2 ce modèle rectangulaire référence 28317 propose un large écran tactile de 5 pouces (127 mm de large) avec navigation intuitive, complète et tactile.

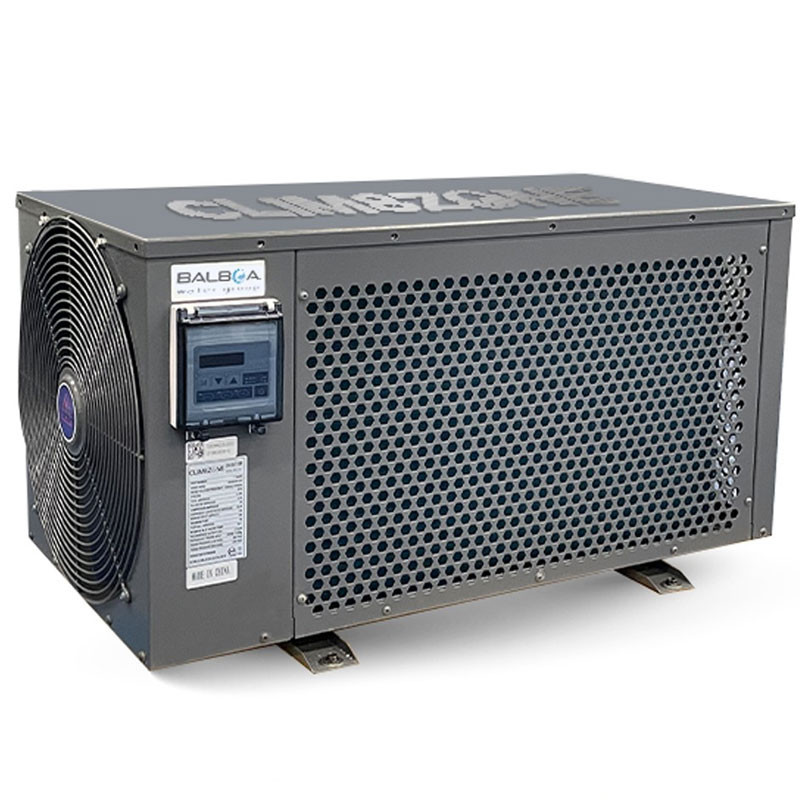

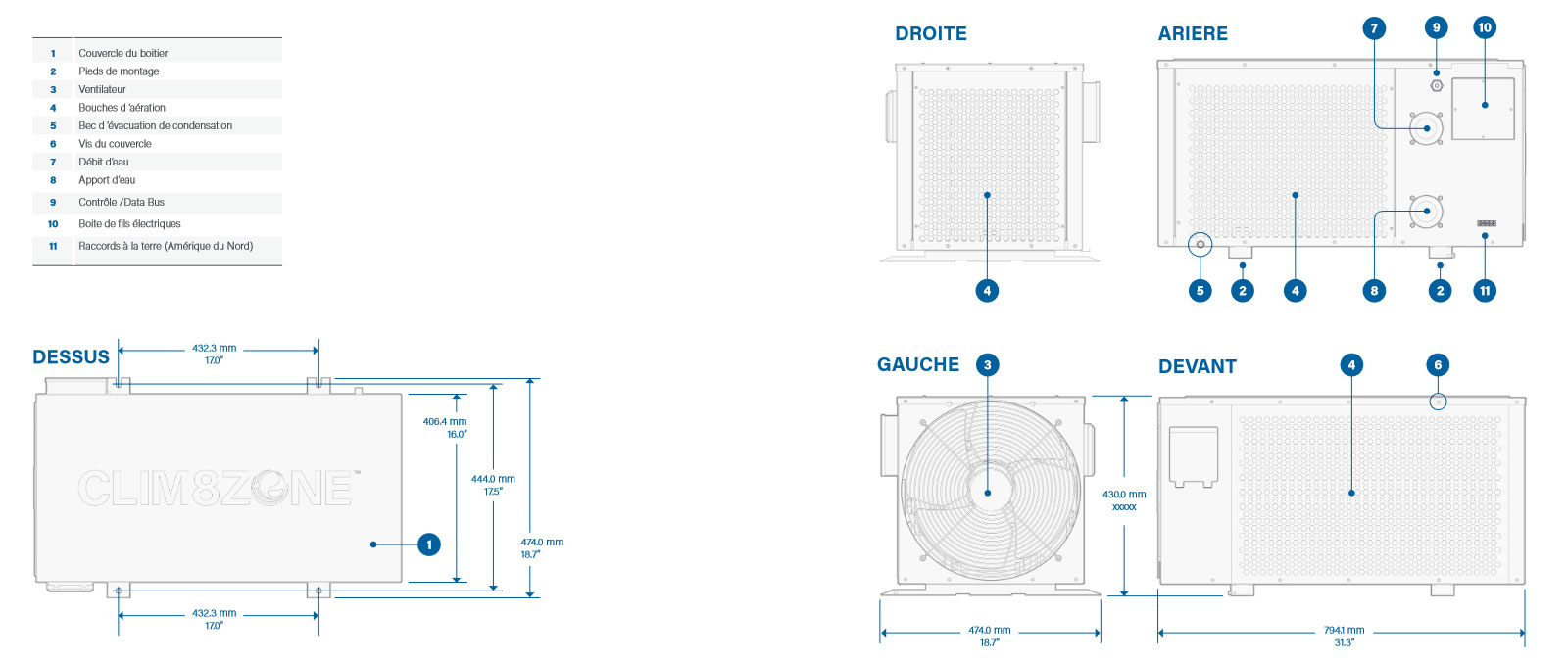

Ce modèle qui est le tout premier de la marque Balboa propose une amplitude de température allant de -20°C jusqu'à 40°C qu'il est possible d'ajuster au travers de 4 modes (Le chauffage qui est par défaut, le refroidissement, le chauffage et refroidissement et enfin la désactivation du mode).
Le Clim8zone propose par ailleurs 3 vitesses différentes : Auto Smart (Par défaut) qui ajustera automatiquement la fréquence du compresseur afin de trouver le meilleur équilibre entre efficacité et consommation, manuel haut pour une chauffe ou un refroidissement très rapide de l'eau et manuel bas pour une chauffe ou un refroidissement certes moins rapide mais plus économique.
Coefficient de performance (Air à 15°C et eau à 25°C)
5.1
Coefficient de performance (Air à 27°C et eau à 27°C)
5.8
Capacité de chauffage (Air à 15°C et eau à 25°C)
5.6 kW
Capacité de chauffage (Air à 27°C et eau à 27°C)
6.3 kW
Connexion électrique
1.1 kW en entrée - 220 / 240 V - 50 Hz
Réfrigérant
R32
Débit optimal
2.7 m3/H
Débit minimal
0.81 m3/H
Courant nominal
4.4 A
Courant maximal
5.7 A
Les câbles électriques pour les équipements
Ce kit complet comprend également les câbles électriques pour que vous puissiez raccorder les différents équipements du spa (pompes, souffleur d'air, lumière etc ...) directement au boîtier de contrôle. Les câbles mesurent généralement 1m50 de long ce qui est suffisant dans la très grande majorité des cas cependant si vous avez besoin de longueurs supplémentaires, nous proposons sur le site des câbles allant jusqu'à 3 mètres.
Comment installer ce pack Balboa avec pompe à chaleur spa ?
/!\ L'assistance à distance pouvant s'avérer très compliquée nous recommandons vivement de faire appel à un professionnel afin d'installer ce système complet avec le boitier de contrôle et la pompe à chaleur. Notre équipe technique reste disponible au besoin pour la configuration une fois la mise en place faite./!\
Schéma type pour l'installation de ce pack balboa
Configurer et installer le boitier de contrôle et le clavier de commande
Étape 1 - Raccorder le boitier à la tuyauterie du spa :
Les sorties du réchauffeur sont en 2" (pour du tuyau de 60 mm de diamètre extérieur). Les bagues de serrage et joints du réchauffeur sont fournies dans le pack. Cependant et si nécessaire il est possible d'ajouter des réducteurs pour passer sur un tuyau 1.5" (diamètre extérieur de 48 mm) ou un réducteur 413-4510 pour passer sur une tuyauterie en 3/4" (diamètre extérieur de 27 mm).
Afin d'effectuer la liaison entre la tuyauterie du spa et le réchauffeur, voici les différentes grandes étapes à suivre :
Effectuez dans un premier temps un montage à sec avant de coller les pièces entre elles et vérifiez si des ajustements sont nécessaires
Utilisez un nettoyant tuyauterie spa afin d'éliminer les dépôts résiduels pouvant être présents sur les tuyaux ou dans les unions puis laissez sécher quelques secondes
Appliquez la colle PVC dans les unions de façon uniforme et via un mouvement circulaire puis appliquez généreusement la colle autour des tuyaux
Introduisez les tuyaux dans les unions et maintenez environ 1 minute le temps que la colle commence à durcir
Essuyez enfin tout l'excédent afin de laisser une jointure propre
Étape 2 - Mettre en place le clavier de commande :

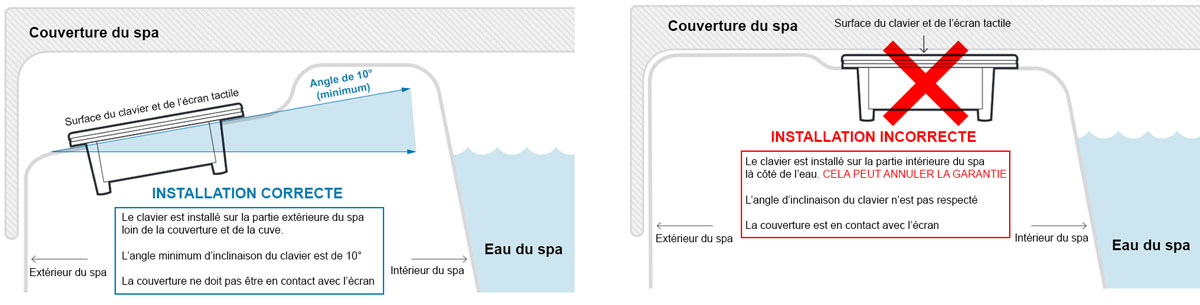

L'installation du clavier Spa Touch 3 requiert un certain nombre de précautions. Une mauvaise installation du clavier peut annuler la garantie fabricant qui lui est associé.
Une fois que vous vous êtes assuré de respecter les critères ci-dessus vous devrez suivre les étapes suivantes (spa éteint bien entendu) :
Utilisez une lame à cutter pour retirer toutes la colle présente autour du clavier qui est en place
Déconnectez électriquement le clavier du boîtier de contrôle en retirant la prise de la carte
Retirez le clavier en le poussant afin de le faire sortir de son orifice
Nettoyez avec de l'alcool à brûler et un chiffon, l'excédent de colle pouvant rester sur la coque
Ajuster au besoin la zone de l'orifice à l'aide du Template du clavier SpaTouch 3
Utilisez de la pâte à l'arrière du clavier SpaTouch 3 puis posez-le dans l'orifice.
Nettoyez l'excédent de joint à l'aide du chiffon
Branchez le clavier à la carte électronique sur la connectique J34 (le J35 sera utilisé pour la pompe à chaleur)
Étape 3 - Brancher les équipements du spa et configurer le boitier :
Pour réaliser les différents branchements électriques vous pourrez vous référer au schéma technique présent à l'arrière du capot du boîtier et au besoin, aux documentations suivantes :
Le boîtier est livré en sortie d'usine avec le setup 1 comme prédéfini aussi, si la composition de votre spa diffère, veuillez suivre les étapes suivantes pour que le système puisse prendre en compte tous les équipements de votre installation.
Disjonctez le spa et passez le commutateur A1 en position On
Lorsque vous redémarrez le spa le message RUN PMPS PURG AIR devrait s'afficher.
Appuyez alors sur le bouton de température pour voir à l'écran la consigne --T ce qui signifie que le système passe en mode test.
Appuyez par la suite et en moins d'une minute sur les boutons de manière suivante : Warm, Light, Warm, Warm, Warm puis une nouvelle fois sur Warm en restant cette fois-ci appuyé jusqu'à ce que S-0X s'affiche.
Enfin sélectionnez le numéro qui correspond à la configuration de votre spa (voir tableau ci-dessous)
Une fois fait, repassez le cavalier A1 sur OFF afin de sortir du mode test.
Setup
Pompe de circulation
Pompe 1
Pompe 2
Pompe 3
Blower
1
Non
2 vitesses
2 vitesses
2 vitesses
Non
2
Non
2 vitesses
2 vitesses
1 vitesse
Non
3
Non
2 vitesses
2 vitesses
Non
Oui
4
Non
2 vitesses
2 vitesses
Non
Non
5
Non
2 vitesses
1 vitesse
1 vitesse
Oui
6
Non
2 vitesses
1 vitesse
1 vitesse
Non
7
Oui
2 vitesses
2 vitesses
2 vitesses
Non
8
Oui
2 vitesses
2 vitesses
1 vitesse
Non
9
Oui
2 vitesses
2 vitesses
Non
Oui
10
Oui
2 vitesses
2 vitesses
Non
Non
11
Oui
2 vitesses
1 vitesse
1 vitesse
Oui
12
Oui
1 vitesse
1 vitesse
1 vitesse
Oui
13
Oui
2 vitesses
1 vitesse
1 vitesse
Non
14
Oui
1 vitesse
1 vitesse
1 vitesse
Non
15
Non
2 vitesses
2 vitesses
1 vitesse
Oui
16
Oui
2 vitesses
2 vitesses
1 vitesse
Oui
17
Oui
1 vitesse
1 vitesse
Non
Oui
18
Non
2 vitesses
1 vitesse
Non
Oui
Installer la pompe à chaleur spa :
La PAC Balboa Clim8zone est livrée avec plusieurs éléments de plomberie à savoir le tuyau de condensation avec collier, les raccords d'entrée et de sortie de la pompe en 50 mm, une clé de serrage ainsi qu'un raccord électrique d'une longueur d'environ 4 mètres.
Les règles à respecter pour l'installation de la pompe à chaleur :
1 - Il est important de respecter les plages de débit suivantes pour un bon fonctionnement de l'installation.
Plage de débit d'eau du Clim8zone
Litres par minutes
m3 / heure
Débit optimal pour le chauffage / refroidissement
45
2.70
Débit maximal pour le chauffage / refroidissement (+10%)
49.5
2.97
Débit minimal pour le chauffage / refroidissement (-10%)
40.5
2.43
Débit maximal pour la prévention des dégâts
67.5
4.05
Débit minimal pour éviter un écoulement de l'eau
13.5
0.81
2 - Il y a deux méthodes pour diriger le débit d'eau dans la pompe à chaleur (voir page 13 du manuel d'installation). La première est d'installer une valve rotative dont l'ajustement devra être fait manuellement par un professionnel, vous pourrez alors utiliser une pompe de circulation classique, mais si votre installation dispose d'une pompe à 2 vitesses celle-ci sera incompatible et vous devrez donc impérativement utiliser une valve de contrôle de débit qui ajustera automatiquement le flux d'eau.

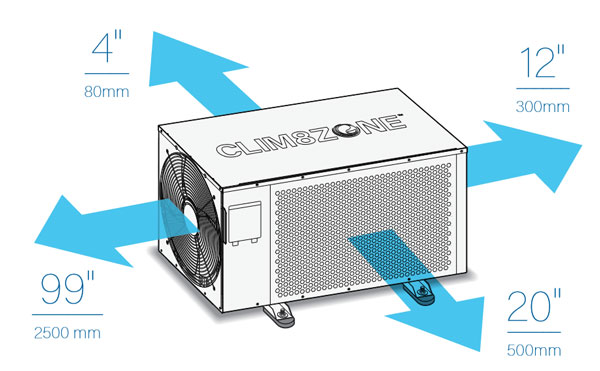

3 - Il est recommandé que la pompe à chaleur ne soit pas installée à une distance de plus de 2 mètres du spa. Par ailleurs, vous devrez conserver un espace tout autour de la PAC afin que les bouches ne soient pas obstruées (voir notice page 5) et que l'air ambiant puisse correctement circuler.
Passons à l'installation :
Vous devrez réaliser une installation en By-Pass (voir schéma ci-dessus) avec plusieurs vannes guillotines ou à billes sur la tuyauterie du spa pour créer une dérivation hydraulique afin de si nécessaire, régler le débit d'eau qui alimente la pompe ou de l'isoler en cas de besoin, en fermant simplement les vannes d'entrée et de sortie.
Nous préconisons de réaliser les 2 trous pour le passage des tuyaux pour l'arrivée et le retour d'eau de la pompe à chaleur dans le socle du spa afin que cela ne gêne pas l'ouverture de la trappe et que vous puissiez démonter facilement les panneaux dans le temps. Le câble d'alimentation de la pompe à chaleur et de la liste des données doivent être passés en parallèle par l'un de ces deux trous. Vous devrez ici utiliser une scie cloche.
Les sorties de la pompe à chaleur sont en diamètre métrique classique utilisé dans le domaine de la piscine et des baignoires balnéo de 50 mm extérieur. Les équipements du spa étant généralement en taille impériale vous devrez dans un grand nombre de cas utiliser des réducteurs pour faire la liaison.
Le raccordement de la pompe à chaleur se fait en partie basse pour l'entrée et en partie haute pour la sortie.
Solution Raccordement pour les anciens boitiers série BP :
Une fois l'installation hydraulique de la PAC réalisée, vous devrez retirer la connectique AMP fournie avec la pompe Clim8zone puis ajouter des cosses sur les 3 fils de l'alimentation. Débranchez alors la connectique Plug & Click du réchauffeur puis reliez les câbles neutre et phase (blanc et noir) de la pompes à chaleur en J48 et J49 (il n'y a pas de sens) et la terre (câble vert) sur la barrette extérieure des équipements reliés à la Terre. Puis branchez le connecteur mâle (pour la liste des données) en J35.
Avec cette solution le réchauffeur en place est totalement déconnecté de l'installation et vous pouvez perdre certains modes de la pompe à chaleur. L'hiver et lors de températures négatives si vous utilisez le spa il sera alors possible de rebrancher électriquement le réchauffeur en retirant les fils de la pompe à chaleur et en clipsant de nouveau le Plug & Click. Nous conseillons alors de fermer les vannes d'eau (d'entrée et de sortie) de la pompe à chaleur pour que l'eau ne circule que dans les circuits intégrés aux spas.
Solution Raccordement pour les nouveaux boitiers BP :
Les nouveaux boîtiers BP de la marque Balboa (Disponibles fins 2022 / début 2023) disposent d'une connectique supplémentaire, il vous suffira alors de clipser l'embout AMP de l'alimentation directement sur la sortie latérale du réchauffeur sans toucher au réchauffeur. Pour le connecteur mâle avec Embout de type Micro Mate-N-Lok 4 voies cela ne change pas par rapport au raccordement 1 vous devrez le connecter à la prise J35 de votre carte.
Vigilance : Pensez à bien ré-ouvrir les vannes une fois l'installation complète réalisée. Remettez en marche le disjoncteur du spa et contrôlez que tout fonctionne correctement avant de remettre les panneaux latéraux du spa.
Pour l'installation, notre équipe technique peut vous transmettre un lien vidéo expliquant succinctement les étapes à suivre afin de vous aider.
