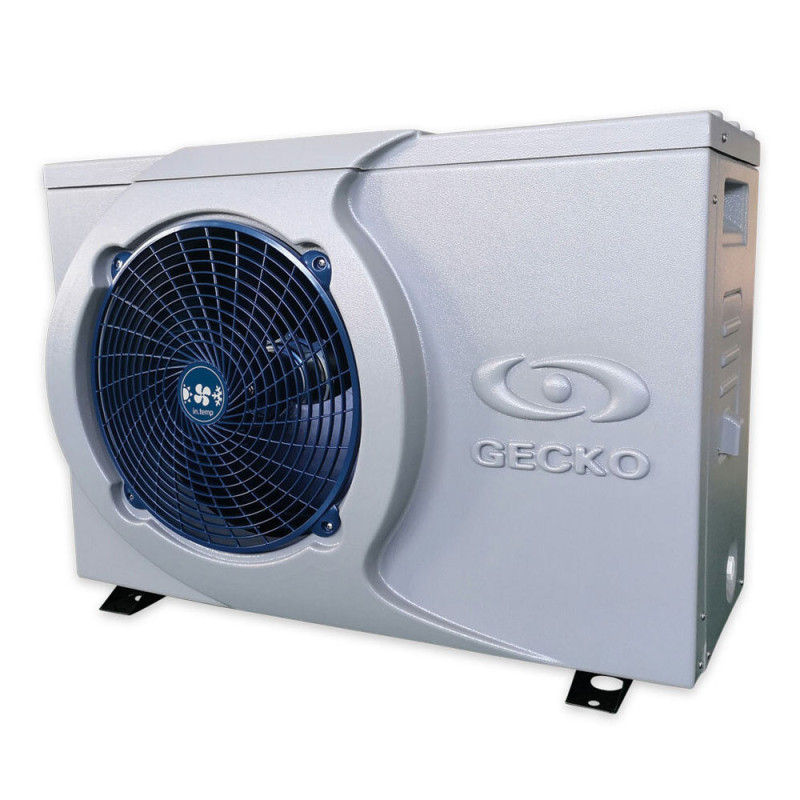

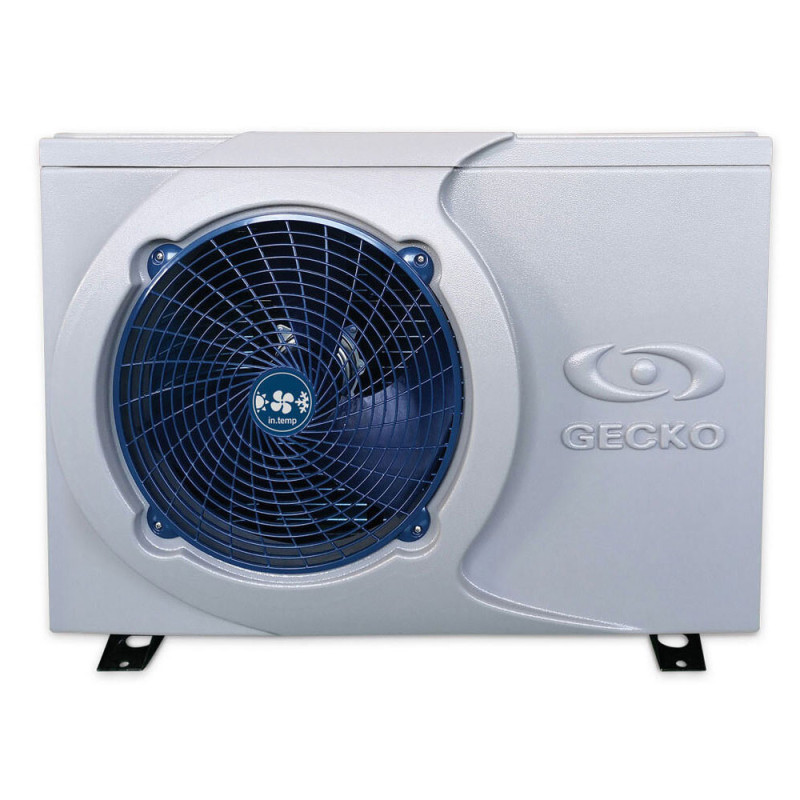

Pompe à chaleur spa Gecko In.Temp 7.5kW Gecko

Informations sur la pompe à chaleur pour spa Gecko IN.TEMP 7.5kW

Référence Gecko 0615-807003 ou In.Temp-H7.5-CE

Dimensions et caractéristiques techniques des pompes à chaleur spa Gecko

(1) Le calibre des fils et la taille du disjoncteur doivent être en accord avec le courant nominal.
(2) Basée sur les conditions suivantes: 24°C air ambiante, 26°C l'arrivée d'eau.
(3) Basée sur les conditions suivantes: 15°C air ambiante , 26°C l'arrivée d'eau.
(4) Basée sur les conditions suivantes: 35°C air ambiante , 29°C l'arrivée d'eau.

Comment installer la Pompe à chaleur pour spa Gecko ?

La PAC Gecko In.TEMP est livré avec une trousse d'accessoires comprenant les pieds en caoutchouc (silent Bloc), les raccords pour la tuyauterie 1.5 pouces, un câble de connexion de la pompe à chaleur d'une longueur de 5 mètres et préinstallé ainsi qu'un cordon d'alimentation lui aussi d'une longueur de 5 mètres, préinstallé.

/!\ L'assistance à distance pouvant s'avérer compliquée aussi nous recommandons vivement de faire appel à un professionnel afin d'installer ce cette pompe à chaleur. /!\

Les prérequis pour l'installation :

1 - Pour utiliser cette pompe à chaleur vous devez impérativement disposer d'un boîtier Gecko IN.YE ou IN.YT équipé de l'interface RS-485 ainsi que l'un des claviers ci-dessous ou le module Wifi In.Touch 2, si vous souhaitez programmer votre spa à distance.

Pour savoir si votre boîtier est équipé de cette interface, nous vous invitons à ouvrir le boîtier et à vérifier l'inscription au niveau du bornier électrique (voir page 11 de la fiche technique). Le In.Temp nécessite le logiciel core 61 révision 54 ou plus haute pour être opérationnel.



2 - La pompe à chaleur In.Temp doit être solidement fixée à l'aide des quatre supports en caoutchouc qui sont inclus pour absorber les fréquences de vibrations.

3 - Une voie de contournement, constituée de 3 valves, doit être installée pour ajuster le débit d'eau passant dans la pompe à chaleur ainsi que pour des fins de maintenance. Pour un débit plus stable dans la pompe à chaleur, il est recommandé d'installer le In.Temp après le refoulement de la pompe et non avant.

Si votre spa est muni d'un système de traitement des eaux (chlore, brome, sel, etc), la voie de contournement doit être installée avant le système d'assainissement. Il doit également y avoir une valve anti-retour entre la voie de contournement et le système d'assainissement (voir schéma ci-dessus).

3 - Il est recommandé que la pompe à chaleur ne soit pas installée à une distance de plus de 2 mètres du spa. Par ailleurs, vous devrez conserver un espace tout autour de la PAC afin que les bouches ne soient pas obstruées et que l'air ambiant puisse correctement circuler. L'espace requis et préconisé au-dessus du in.temp permet de faciliter son entretien


Installation sur la plomberie de la pompe à chaleur :

Vous devrez réaliser une installation en By-Pass (voir schéma ci-dessus) avec plusieurs vannes guillotines ou à billes sur la tuyauterie du spa pour créer une dérivation hydraulique afin de, si nécessaire, régler le débit d'eau qui alimente la pompe ou de l'isoler en cas de besoin, en fermant simplement les vannes d'entrée et de sortie.

Comme précisé dans la première partie de cette fiche, les raccords vendus avec la pompe à chaleur sont de taille impériale soit 1.5 pouces pour du tuyau de 48 mm extérieur. Utilisez toujours un tuyau 1.5 pouces en sortie de la pompe à chaleur et au besoin, réaliser les raccords à l'intérieur du bloc technique du spa.

Cette taille de tuyauterie est très courante sur les spas munis de pompes de circulation à simple vitesse néanmoins, si vous disposez d'une pompe bi-vitesse ou ayant d'autres dimensions de sorties vous devrez utiliser des réducteurs ou adaptateurs pour passer d'un diamètre à l'autre.

Utilisez une scie cloche pour percer le socle du spa et faire passer les deux tuyaux de la pompe à chaleur ainsi que les câbles électriques ce qui vous permettra de conserver intact les trappes d'accès. De préférence, utilisez une tuyauterie flexible / semi-rigide, ce qui vous donnera un peu de lest et facilitera l'installation. Entourez les tuyaux et câbles d'un serre flex et ajouter un peu de mousse isolante afin d'optimiser ses performances.

N'oubliez pas : Le raccordement de la pompe à chaleur se fait en partie basse pour l'entrée et en partie haute pour la sortie.

Installation électrique de la pompe à chaleur :

IMPORTANT : Même si cela paraît évident, il est toujours important de rappeler que vous ne devez en aucun cas réaliser de manutention sur le bloc technique du spa sans avoir au préalablement coupé l'alimentation de ce dernier.

Pour les branchements électriques entre la pompe à chaleur et le boîtier de contrôle, nous vous invitons à vous référer à la notice en Français de ce dernier. En effet, les connectiques ne sont pas les mêmes suivants le boîtier en place.

Par la suite, comme nous l'avons déjà précisé, la pompe à chaleur dispose d'une solution Plug & Play et d'un système d'autodiagnostics. Une fois les branchements correctement réalisés et le disjoncteur réenclenché le système détectera automatiquement la pompe et vous pourrez la contrôler depuis votre clavier de commande ou à l'aide de votre smartphone si vous disposez du module In.Touch 2.

Vigilance : Pensez à bien ré-ouvrir les vannes une fois l'installation complète réalisée. Remettez en marche le disjoncteur du spa et contrôlez que tout fonctionne correctement avant de remettre les panneaux latéraux du spa.
