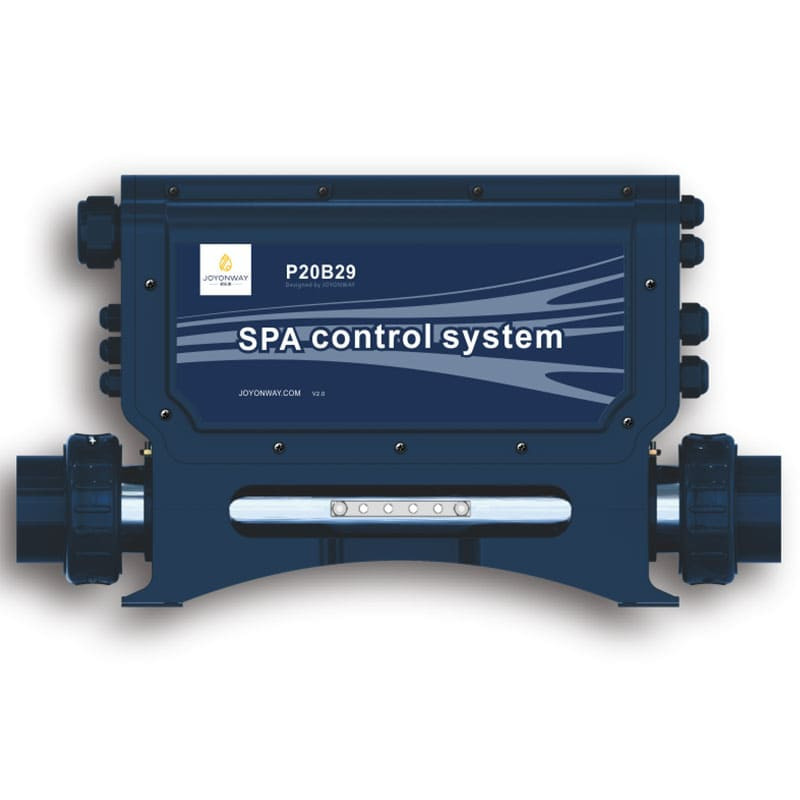

Boitier de contrôle P20B29 Joyonway

Informations sur le boitier Joyonway P20B29

Référence Joyonway P20B29


Les boitiers de contrôle du fabricant Joyonway, que l'on peut retrouver sur les spas de marque Jacuzzi, Jazzi spa, Sunspa, Direct spas et bien d'autres sont particulièrement appréciés des fabricants de spas par leurs simplicités, leurs robustesses et leurs accessibilités.

Le fabricant possède une gamme de 6 modèles de boitiers de contrôle dans le but de répondre aux différents besoins des passionnés de spa. Considéré comme le modèle haut de gamme de la marque, le boitier P20B29 peut gérer jusqu'à 4 pompes mono/bi-vitesse ainsi qu'une pompe de circulation, un blower, un ozonateur et une lumière.

À la pointe de la technologie, le boitier dispose également d'une connectique spécifique permettant de venir y brancher le module WiFi de la marque (vendu séparément sur le site) afin de gérer votre spa depuis votre smartphone ou votre tablette.

Note : Ce modèle de boitier peut être utilisé lors d'un remplacement à l'identique, une modernisation d'une installation existante ou d'une nouvelle installation.

Un mot sur la marque : La marque Joyonway est une entreprise de haute technologie spécialisée dans la conception, le développement et la fabrication de systèmes de contrôle (boitier, clavier de commande) pour spa et pour piscine. Cette jeune marque dispose d'une grande expérience dans ce domaine et axe le développement de son entreprise par la recherche et l'innovation.

Le raccord se fait à une tuyauterie 2" (pour du tuyau de 60 mm de diamètre extérieur). Il est possible d'ajouter un réducteur pour passer sur un tuyau 1.5" (diamètre extérieur de 48 mm). Les bagues de serrages et joints sont fournis avec le boitier.

Caractéristiques techniques du boitier Joyonway P20B29

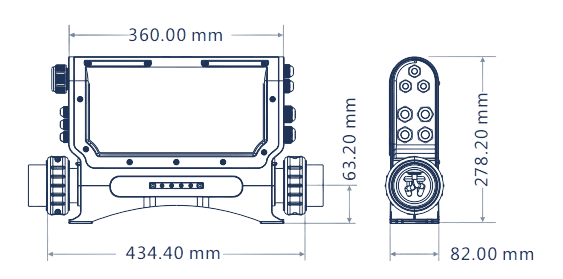

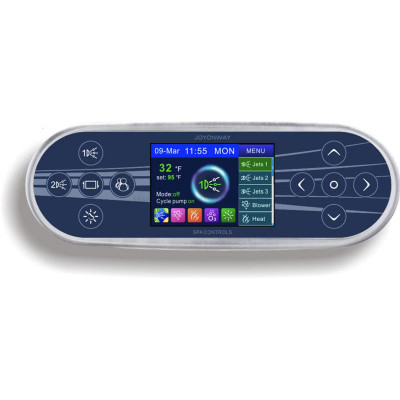

Dimensions du boitier seul (mm) : 360 x 278 x 82 Dimensions du boitier avec réchauffeur (mm) : 434 x 278 x 82 Autres caractéristiques : 230V ; 50Hz ; Avec un réchauffeur de 3.0kW Compatible avec les claviers de commande suivants : PB553, PB554, PB555.   Fiche technique du boitier de contrôle (PDF) Guide d'installation du boitier P20B29 (PDF)

Comparaison des différents boitiers Joyonway


* L'emplacement "Pompe 1" permet de connecter une pompe mono ou bi-vitesse. Il ne sera pas possible de brancher une pompe de circulation si vous avez une pompe bi-vitesse en pompe 1. Cas particulier du boitier P20B29 qui peut accueillir une pompe Bi-vitesse et une pompe de circulation seulement si le réchauffeur est branché sur la pompe de circulation.

**Cet emplacement permet de connecter soit un souffleur d'air soit une pompe mono-vitesse (3 fils) dans la limite de 10A, la connectique étant protégée par un fusible.


Comment installer le boitier de contrôle Joyonway ?


Comme nous avons pu l'évoquer un peu plus haut sur la fiche article, le fabricant a souhaité développer un produit accessible à tous, facile à installer et simple à utiliser.

La carte électronique est équipée de deux ports différents. D'un côté, vous pouvez retrouver le système de connexion des éléments propres à la marque comme le clavier, le système audio, le module WiFi et de l'autre, les éléments extérieurs à la marque comme les différentes pompes, l'ozonateur, le blower, ...

Pour les premiers cités, ils sont équipés d'un système de connexion rapide qu'il suffit de venir clipser directement dans le compartiment qui leur sont réservés. Pour les autres, la manipulation est tout aussi simple car les cartes électroniques Joyonway sont équipées d'une ou plusieurs barrettes sur lesquelles sont notées les indications L, N, G pour Phase, Neutre et Terre. Il vous suffit donc d'insérer les différentes extrémités du câble et de visser afin de connecter votre appareil.
