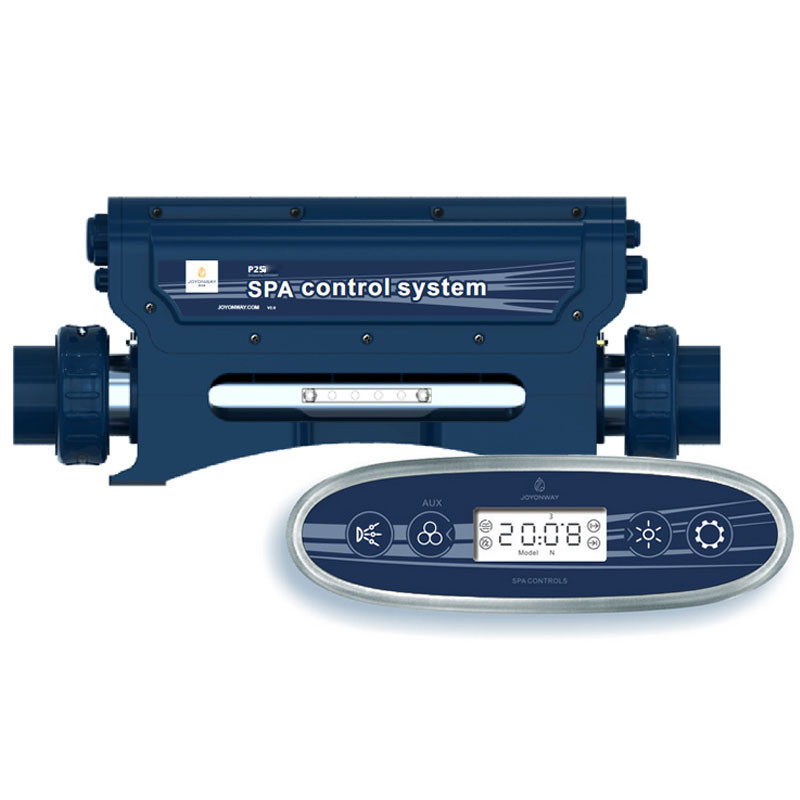

Système complet P25B85 + clavier PB557 Joyonway

Un mot sur le boitier de contrôle : Le boitier Joyonway P25B85 qui est très compact, est idéal pour les installations avec un espace limité et pour les petits spas avec peu d'équipements.

Il permet de gérer jusqu'à 2 pompes de massage ainsi qu'une pompe de filtration et vous pourrez y connecter un grand nombre d'accessoires comme le module WiFi WF01 du même fabricant pour un contrôle à distance et directement depuis votre smartphone ou votre tablette grâce à une application dédiée des cycles de filtration, de la température de l'eau et bien d'autre.

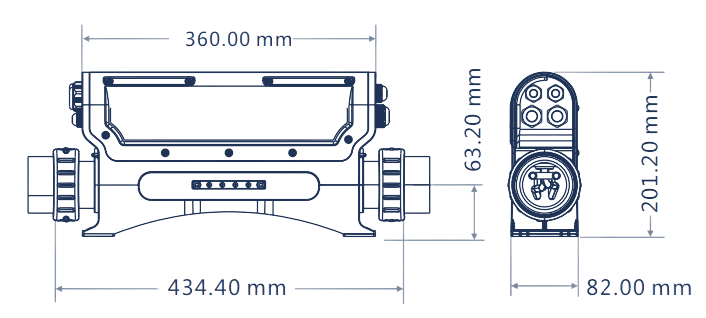

Dimensions du boitier seul (mm) : 360 x 201 x 82 Dimensions du boitier avec réchauffeur (mm) : 434 x 201 x 82   Autres caractéristiques : 230V ; 50Hz ; Réchauffeur de 2.0kW inclus Ce boitier peut supporter : - Une pompe de circulation - Une pompe Mono ou Bi-vitesse - Une pompe Mono-vitesse supplémentaire ou un Blower - Un ozonateur / lumière

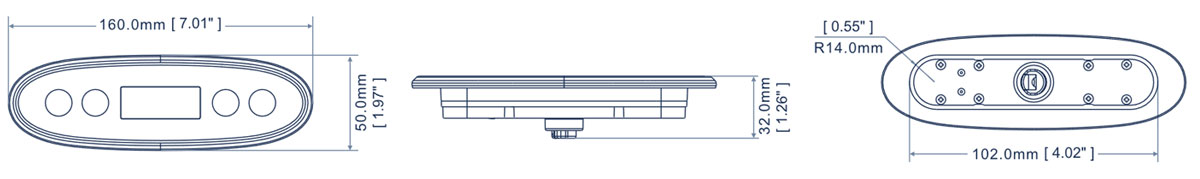

Un mot sur le clavier de commande : Le clavier PB557 qui est fourni dans ce pack est muni d'un écran LCD central rétroéclairé de 4.3 cm de diagonale (1.7 pouces) ainsi que de 4 boutons tactiles et captifs eux aussi rétroéclairés permettant de régler les jets, la température de l'eau et les cycles de filtration, l'horloge, l'éclairage et bien d'autres. Très compact, il prend peu de place et saura facilement se faire oublier.

Documentation de présentation Joyonway PB557 [PDF]
Notice d'utilisation clavier spa PB557 [PDF]

Comparaison des différents boitiers Joyonway

* L'emplacement "Pompe 1" permet de connecter une pompe mono ou bi-vitesse. Il ne sera pas possible de brancher une pompe de circulation si vous avez une pompe bi-vitesse en pompe 1. Cas particulier du boitier P20B29 qui peut accueillir une pompe Bi-vitesse et une pompe de circulation seulement si le réchauffeur est branché sur la pompe de circulation.

**Cet emplacement permet de connecter soit un souffleur d'air soit une pompe mono-vitesse (3 fils) dans la limite de 10A, la connectique étant protégée par un fusible.

Comment installer ce système électronique complet Joyonway ?

Comme nous avons pu l'évoquer un peu plus haut sur la fiche article, le fabricant a souhaité développer un produit accessible à tous, facile à installer et simple à utiliser.

La carte électronique est équipée de deux ports différents. D'un côté, vous pouvez retrouver le système de connexion des éléments propres à la marque comme le clavier, le système audio, le module WiFi et de l'autre, les éléments extérieurs à la marque comme les différentes pompes, l'ozonateur, le blower, ...

Pour les premiers cités, ils sont équipés d'un système de connexion rapide qu'il suffit de venir clipser directement dans le compartiment qui leur sont réservés. Pour les autres, la manipulation est tout aussi simple car les cartes électroniques Joyonway sont équipées d'une ou plusieurs barrettes sur lesquelles sont notées les indications L, N, G pour Phase, Neutre et Terre. Il vous suffit donc d'insérer les différentes extrémités du câble et de visser afin de connecter votre appareil.

Guide d'installation du boitier P25B85 (PDF)

Le raccord se fait à une tuyauterie 2" (pour du tuyau de 60 mm de diamètre extérieur). Les bagues de serrages et joints sont fournis avec le boitier. Il est possible d'ajouter un réducteur pour passer sur un tuyau 1.5" (diamètre extérieur de 48 mm) ou un réducteur 413-4510 pour passer sur une tuyauterie en 3/4" (diamètre extérieur de 27 mm).

Nous proposons également au besoin tous les éléments nécessaires pour l'installation à savoir la colle et les tuyaux etc ...
