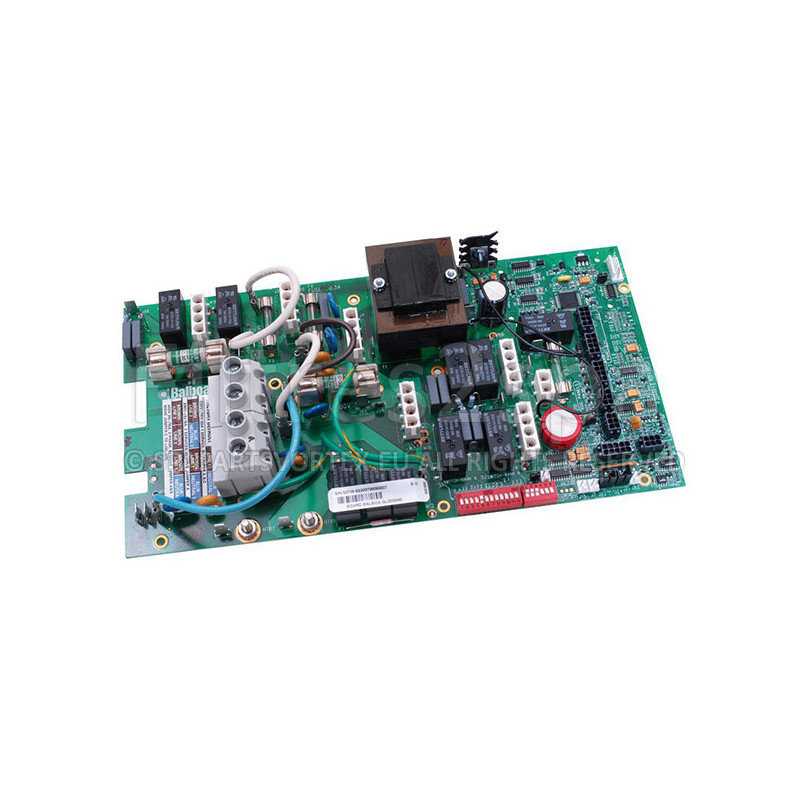

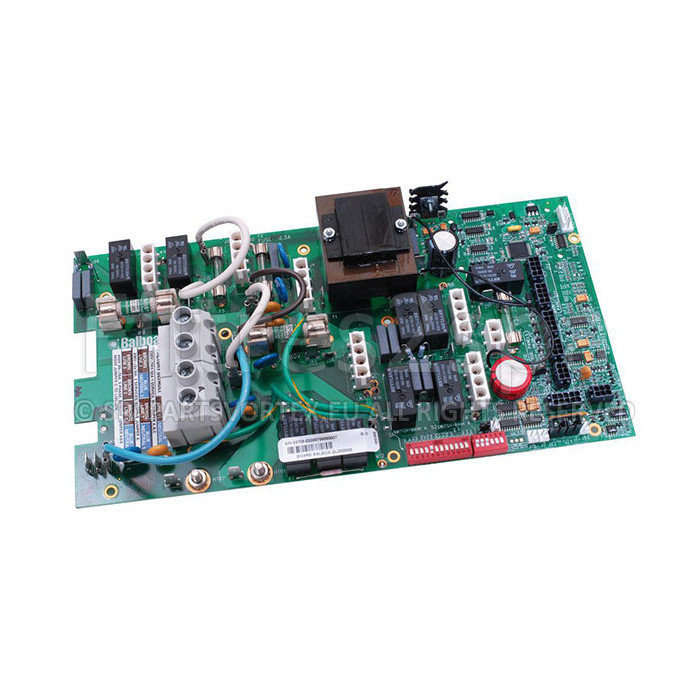

Carte Balboa GL2001M3 / 53975 Balboa

*-04 représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles.

Cette carte électronique de l'équipementier américain Balboa est uniquement compatible avec les boitiers GL2001 Mach 3 plastifiés de la marque. Celle-ci ne pourra pas être installée avec les anciens modèles disposant d'un boitier métallique. En cas de doute sur la correspondance de la carte vérifier la référence inscrite sur l'étiquette du boitier de contrôle - ici entourée en rouge.

Le remplacement de la carte est très simple à réaliser et ne prend généralement que quelques minutes ! Cela nécessite cependant d'être rigoureux, de ne pas se précipiter et de noter les emplacements de chaque branchement et des cavaliers de l'ancienne carte (ou de prendre une photo) avant de vous lancer. Par la suite un simple branchement à l'identique suffit dans la majorité des cas. Vous trouverez au besoin ci-dessous la notice technique du boitier.

Fiche technique du boitier de contrôle GL2001 [PDF] Guide de dépannage et d'entretien boitiers GS et GL [PDF] Branchements câbles AMP La carte principale GL2001 permet de faire fonctionner les éléments suivants : - Une pompe de circulation - Une pompe mono ou bi-vitesse - Une pompe mono ou bi-vitesse - Un blower (uniquement avec l'ajout d'une carte auxiliaire) - Un ozonateur + lumière - Un système audio

Note : Le GL2001M3 est également compatible avec la carte d’extension X-B 53311, vendue séparément et utilisé pour une sortie de blower uniquement lorsque la pompe 2 en J5 est une pompe 2 vitesse (il faut alors connecter W15 à J98)

Les boitiers de l'équipementier américain Balboa (Water Group) série GL pour Global Elite Series sont parmi les systèmes les plus courants en Europe.

Ils sont très appréciés des fabricants de spas pour leur fiabilité grâce entre autres à l'incorporation de la technologie M7 (Détection du Débit et de la température de l'eau via des sondes très précises), leur facilité d'utilisation, d'installation et de prise en main avec des auto-diagnostics de pannes et l'affichage de codes d'erreurs permettant de très rapidement identifier les problèmes rencontrés.

Ce modèle renferme deux circuits électroniques références 53975 vendue ici pour la carte principale et 53311 pour la carte secondaire (que nous ne vendons pas à l'unité) ainsi qu'un réchauffeur 3.0kW 58118 avec une résistance en Incoloy 800 un alliage de nickel-fer-chrome.

Il est équipé de 3 connectiques pour des claviers principaux série ML et références ML200, ML240, ML260, ML400, ML550, ML551, ML554, ML700 et ML900. On peut également si on le souhaite ajouter jusqu'à deux claviers auxiliaires à déporter sur la coque du spa AX10A1, AX10A2, AX10A3, AX10A4, AX20, AX30 et AX40.

Le raccord se fait à une tuyauterie 2" (pour du tuyau de 60 mm de diamètre extérieur). Il est possible d'ajouter un réducteur pour passer sur un tuyau 1.5" (diamètre extérieur de 48 mm). Les bagues de serrages et joints sont fournis avec le boitier.

Note : Nous préconisons ce boitier uniquement pour un remplacement à l'identique, pour une nouvelle installation ou une modernisation du spa nous conseillons généralement un kit complet sur le boitier BP6013G1 ou BP2100G1 suivant les équipements en place.

Caractéristiques techniques du boitier Balboa GL2001

Dimensions du Boitier (mm) : 330 (494 avec le réchauffeur) x 305 x 127
Autres caractéristiques : 230V AC ; 50Hz ; 16 ou 32A ; 3.0kW avec le réchauffeur qui est inclus.
Possibilité d'installation en mono ou triphasé.
