Clavier de commande Balboa ML551 Balboa

Le clavier ML551 de l'équipementier américain Balboa est compatible avec les boitiers séries GL2000, GL2001 et GL8000. Il peut être utilisé en tant que clavier principal ou bien en clavier secondaire déporté sur la coque en complément d'un autre modèle de la gamme ML.

Ce modèle comportant 8 touches dispose sur sa partie centrale d'un écran LCD avec affichage de la température, des messages de maintenance et des codes d'erreurs (voir plus bas). Des voyants lumineux permettent de vérifier le bon fonctionnement des équipements.

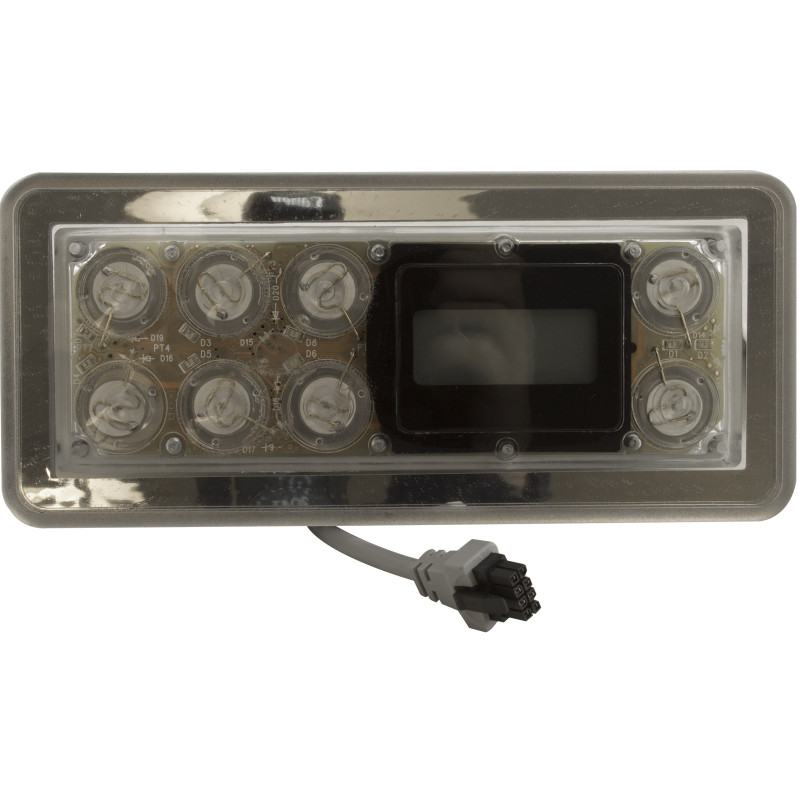

Le ML551 est vendu sans l'autocollant que l'on propose sur notre site sous la référence 11609 (Light, Mode, Jets1, Jets2, Blower, Warm, Cool). Les fabricants créant généralement leurs propres revêtements la couleur, la forme des touches et des logos peuvent être différents suivant la marque du spa. La membrane que nous vendons est la version générique proposée par Balboa, cela n'a aucune incidence tant que les fonctions des touches correspondent.




Attention : Il ne faut pas confondre ce modèle avec le clavier VL701S qui ressemble de face. En cas de doute vérifiez la configuration des touches ainsi que la référence inscrite en dessous du clavier de commande ou à défaut la référence du boitier ainsi que la connectique du clavier.

Notice et Codes d'erreurs clavier ML551 [PDF]
Template pour la taille et la zone de perçage [PDF]

Dimensions :

Dimensions du clavier (mm) : 188 x 84
Zone nécessaire pour l'encastrement dans la coque (mm) : 162 x 58 (voir ci-dessus le Gabarit)
Longueur du câble (cm) : 213 - Embout est de type Micro Mate-N-Lok 8 voies (2 rangées de 4). Nous proposons un câble d'extension pour clavier série ML au besoin.

Autres références connues pour le clavier ML551

Référence du clavier sans le revêtement	Référence du clavier avec le revêtement	Revêtement
53503-XX*	53502-XX	11609 (Light, Mode, Jets1, Jets2, Blower, Warm, Cool)
	55304-XX	11899 (Light, Mode, Jets1, Jets2, Jets3, Warm, Cool)
	55600-XX	12052 (Jets1, Light, Mode, Jets2, Jets3, Jets4, Warm, Cool)

*XX représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles.
