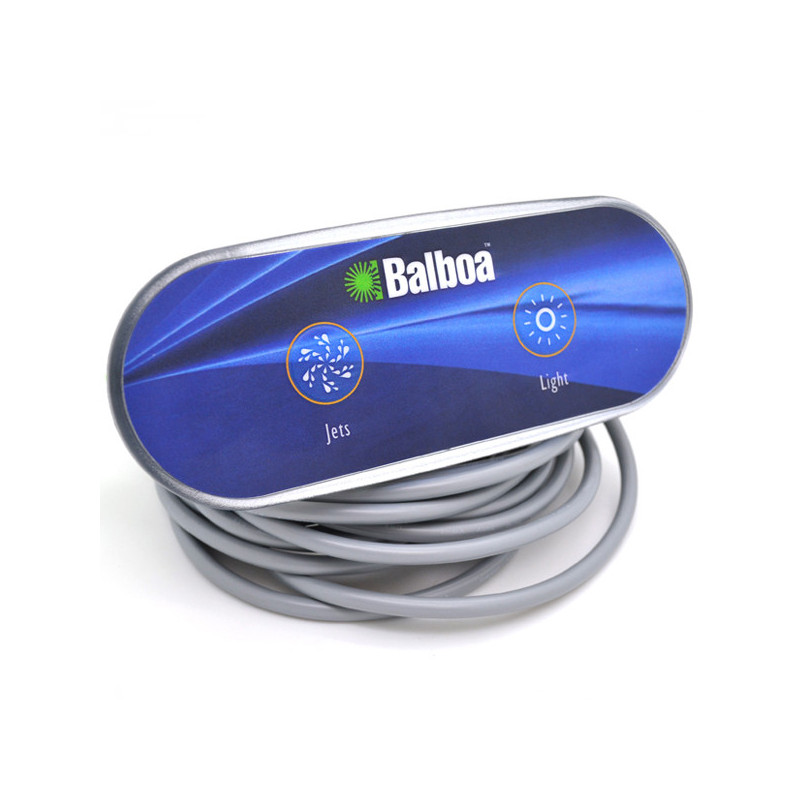

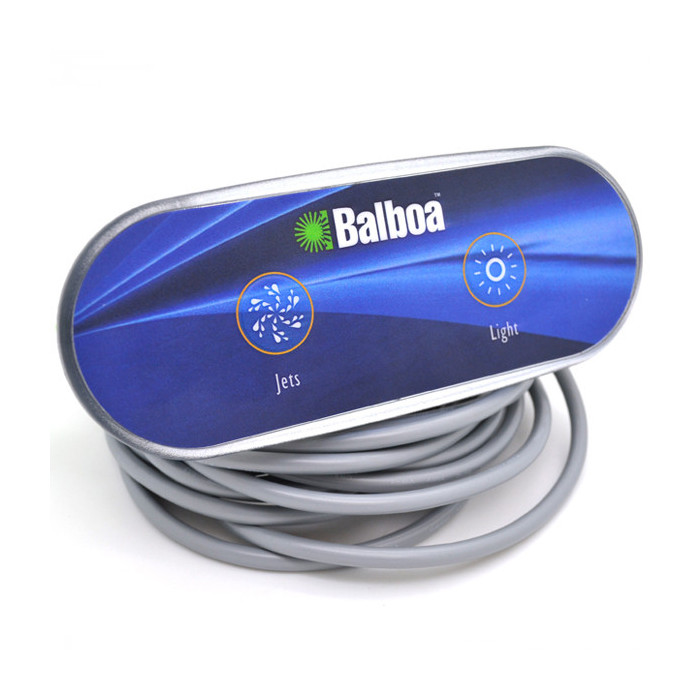

Clavier de commande Balboa AX20 (Jets 1 et Light) Balboa

Le clavier auxiliaire AX20 de l'équipementier Balboa est compatible avec les boitiers séries GL (GL2000 M3, GL2001 M3, GL8000 M3) et certains boitiers BP (BP601 et BP2100). Il permet grâce à un câble plus long que sur la majorité des autres claviers de déporter sur la coque du spa les fonctions Jets 1 et la lumière (Light) du clavier principal. Ce modèle est vendu avec un revêtement adhésif référence Balboa 40097.

Gabarit pour la zone de perçage [PDF]

Note : Le clavier vient se clipser sur l'une des connectiques de la carte prévue à cet effet (Aux Panels). L'embout est de type Micro Mate-N-Lok 6 voies (2 rangées de 3). La pompe concernée par la fonction Jets 1 doit impérativement être branchée sur le port Pump 1 de la carte.

Dimensions :

Dimensions du clavier (mm) : 145 x 55
Zone nécessaire pour l'encastrement dans la coque (mm) : 89 x 31 (voir ci-dessus le gabarit)
Longueur du câble (cm) : 500

Tous les claviers auxiliaires Balboa et fonctionnalités (Séries GL et BP)

Clavier	Référence du clavier	Revêtement
AX10A1	52683	12106 (Jets)
AX10A2	52764	40106 (Jets 2)
AX10A3	52765	40107 (Blower)
AX10A4	52766	40108 (Light)
AX20	52747-01*	40097 (Jets 1, Light)
AX20	52746-01	40098 (Jets 1, Blower)
AX20	52682-01	40096 (Jets 1, Jets 2)
AX30	52681	11321 (Jets 1, Jets 2, Blower)
AX40	52678	11428 (Jets 1, Jets 2, Blower, Jets 3)

*-01 représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles.
