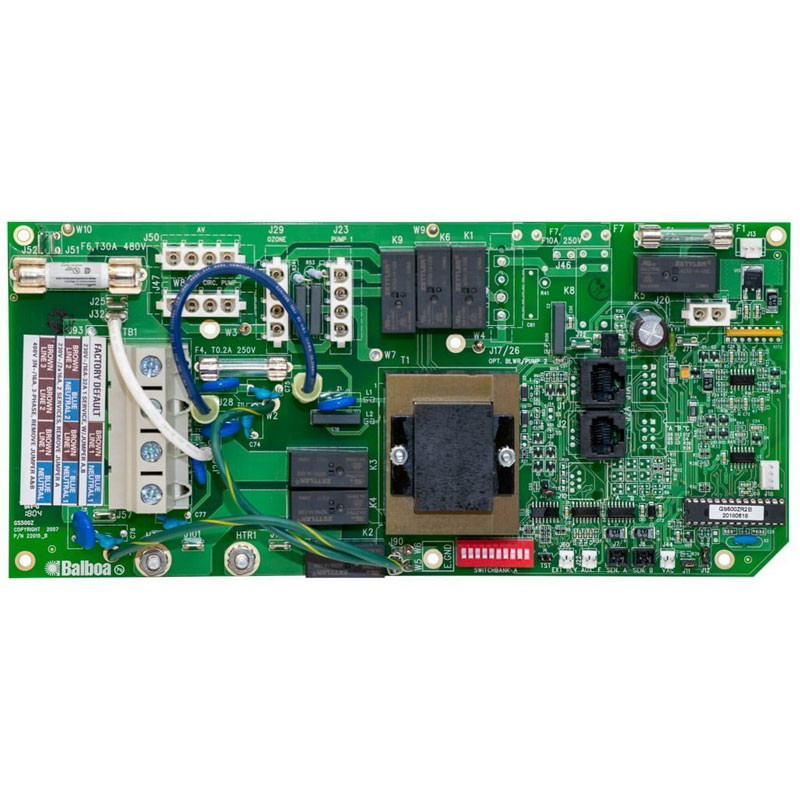

Carte Balboa GS500Z Balboa

*-01 représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles.

Cette carte électronique de l'équipementier américain Balboa est compatible avec les boitiers GS500Z de la marque qu'ils soient en 2.0kW ou 3.0kW (la puissance de chauffe n'a aucune incidence). Elle est vendue à l'unité et vient s'insérer dans le boitier de contrôle plastifié qu'il vous faudra ouvrir pour effectuer le changement.

Le remplacement de la carte est très simple à réaliser et ne prend généralement que quelques minutes ! Cela nécessite cependant d'être rigoureux, de ne pas se précipiter et de noter les emplacements de chaque branchement et des cavaliers de l'ancienne carte (ou de prendre une photo) avant de vous lancer. Par la suite un simple branchement à l'identique suffit dans la majorité des cas. Vous trouverez au besoin ci-dessous la notice technique du boitier.

Attention : La platine sur laquelle est fixée l'ensemble des relais, circuit, fusibles etc ... porte généralement l'inscription GS500Z (22015_B pour Rév B) en bas à gauche. La platine verte est en effet utilisée en base pour plusieurs cartes de la marque, il ne faut en aucun cas se fier à cette référence. En cas de doute sur la compatibilité référez-vous à la référence inscrite sur l'étiquette présente à l'extérieur du boitier de contrôle (Généralement sur le dessus - voir photo ci-dessous).

Fiche technique du boitier de contrôle GS500Z [PDF] Guide de dépannage et d'entretien boitiers GS et GL [PDF] Branchements câbles AMP La carte GS500Z permet de faire fonctionner les éléments suivants : - Une pompe de circulation - Une pompe mono ou bi-vitesse - Un ozonateur + lumière - Un système audio
