Carte électronique Balboa GS510SZ / GS501SZ Balboa

*-01 représente la version du système suivant les évolutions faites par Balboa. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles.

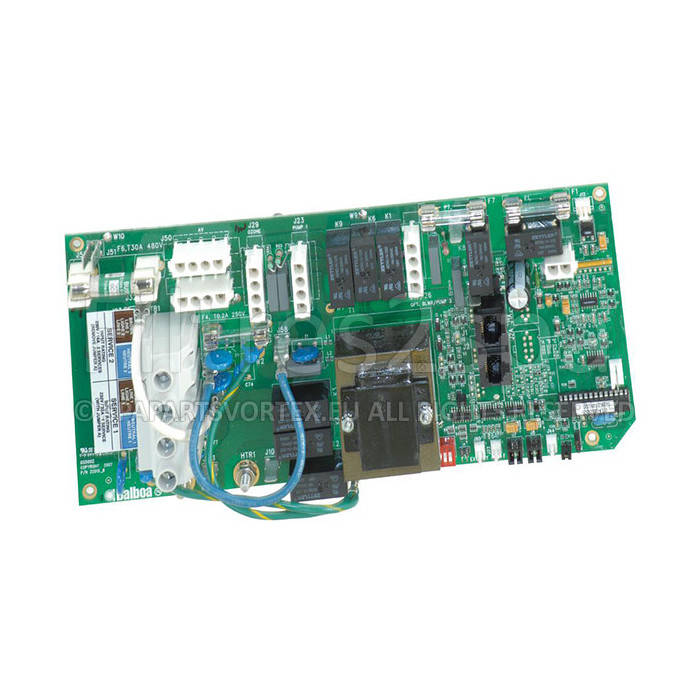

Cette carte électronique de l'équipementier américain Balboa est compatible avec les boitiers GS501SZ et GS510SZ de la marque. Il s'agit de la carte principale vendue à l'unité (Le modèle gs510sz incorpore une carte d'extension 55025 permettant de brancher une pompe mono-vitesse supplémentaire) et qui vient s'insérer dans le boitier de contrôle plastifié qu'il vous faudra ouvrir pour effectuer le changement.

Le remplacement de la carte est très simple à réaliser et ne prend généralement que quelques minutes ! Cela nécessite cependant d'être rigoureux, de ne pas se précipiter et de noter les emplacements de chaque branchement et des cavaliers de l'ancienne carte (ou de prendre une photo) avant de vous lancer. Par la suite un simple branchement à l'identique suffit dans la majorité des cas. Vous trouverez au besoin ci-dessous la notice technique du boitier.

Attention : La platine sur laquelle est fixée l'ensemble des relais, circuit, fusibles etc ... porte généralement l'inscription GS500Z (22015 Rév A ou B) en bas à gauche. La platine verte est en effet utilisée en base pour plusieurs cartes de la marque, il ne faut en aucun cas se fier à cette référence. En cas de doute sur la compatibilité référez-vous à la référence inscrite sur l'étiquette présente à l'extérieur du boitier de contrôle (Généralement sur le dessus - voir photo ci-dessous).

Fiche technique du boitier de contrôle GS501SZ [PDF] Fiche technique du boitier de contrôle GS510SZ [PDF] Guide de dépannage et d'entretien boitiers GS et GL [PDF] Branchements câbles AMP La carte principale permet de faire fonctionner les éléments suivants : - Une pompe de circulation - Une pompe mono ou bi-vitesse - Un blower - Un ozonateur + lumière - Un système audio

Note : Le port J17/J26 de la carte principale permet de connecter soit un souffleur d'air (Blower) soit une pompe mono-vitesse (3 fils) dans la limite de 8A la connectique étant protégée par un fusible.
