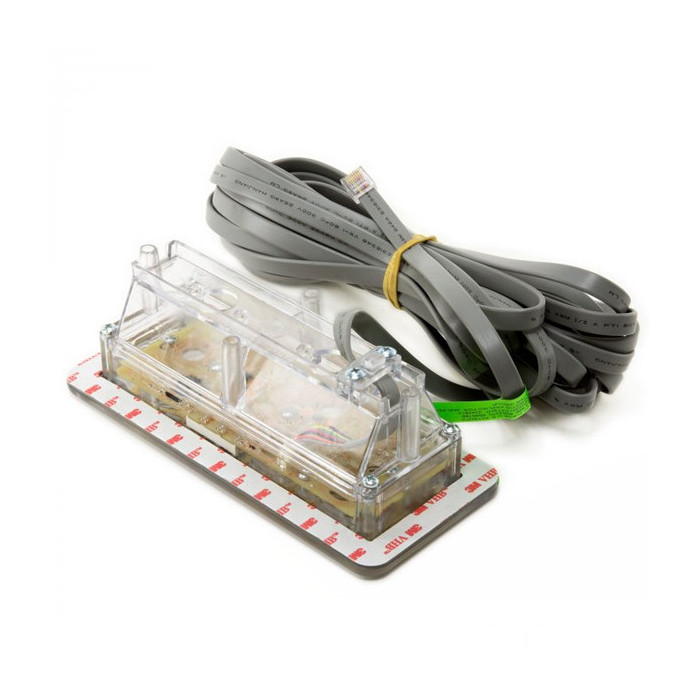

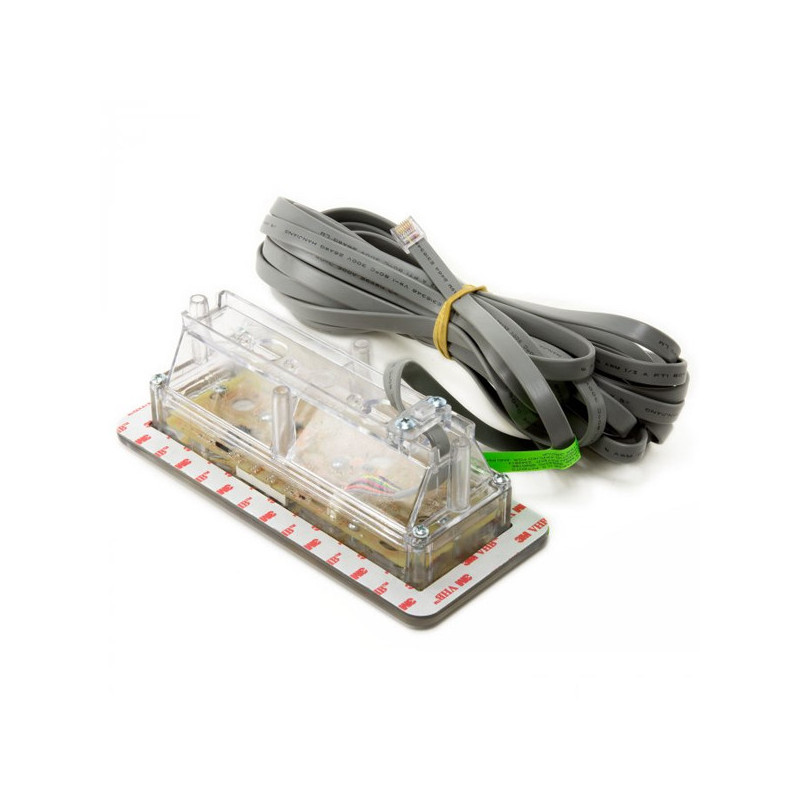

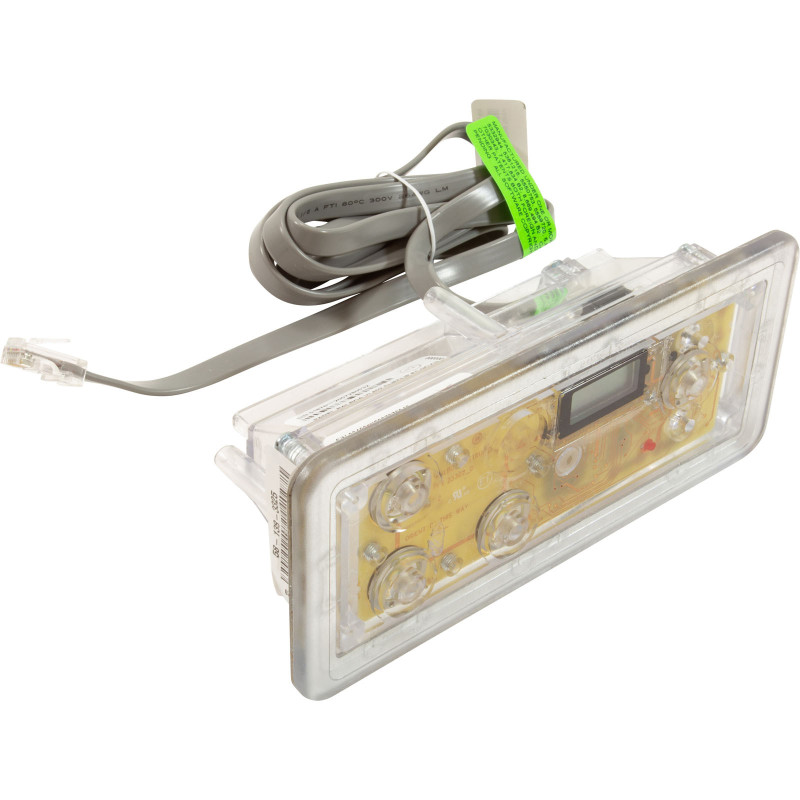

Clavier de commande Balboa VL402 Balboa

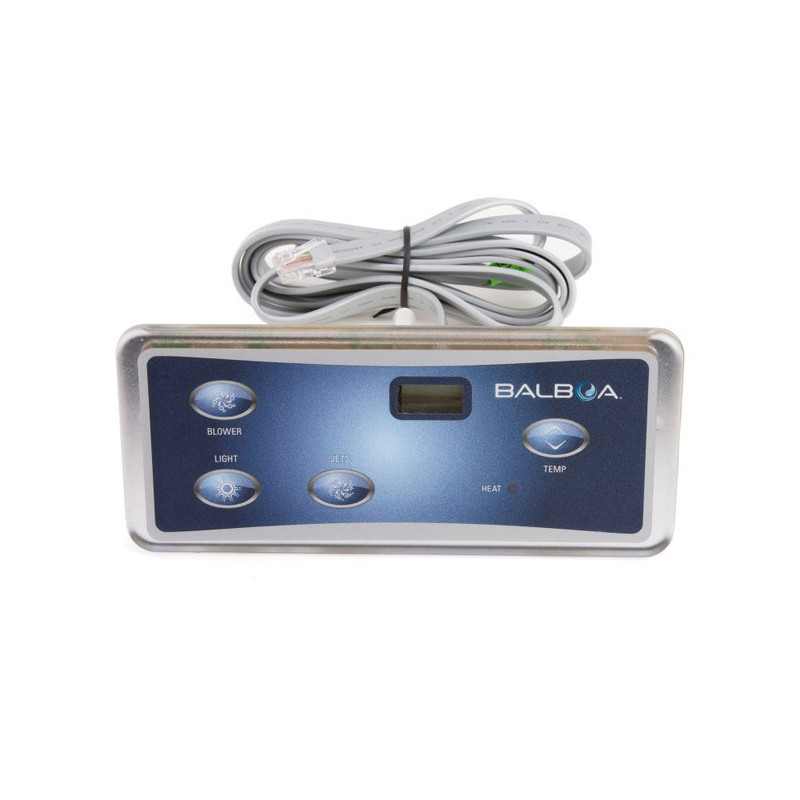

Le clavier VL402 qui fait partie de la gamme Duplex de l'équipementier Balboa est compatible avec les boitiers de la marque séries GS500Z, GS501Z et GS511Z et ce quelque soit la puissance de chauffe du système. Fin, simple, élégant et intuitif ce modèle comportant 4 touches dispose d'un écran LCD sur la partie centrale avec affichage de la température, des messages de maintenance et des codes d'erreurs (voir plus bas) mais aussi un voyant lumineux vous informant lorsque le réchauffeur est en marche.

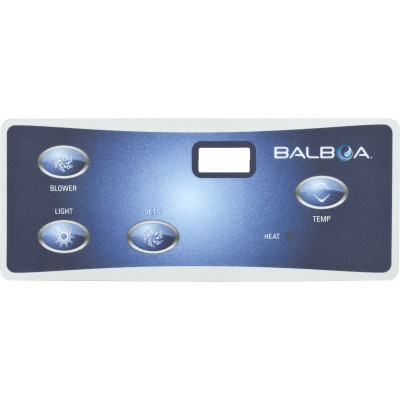

Le VL402 est proposé ici avec une membrane autocollante référence n°10668 (Blower, Light, Jets et Temp). Les fabricants créant généralement leurs propres revêtements la couleur, la forme des touches et des logos peut différer suivant la marque du spa. La membrane que nous vendons est la version générique proposée par Balboa, cela n'a aucune incidence tant que les fonctions des touches correspondent.

Notice et Codes d'erreurs clavier VL402 [PDF]
Template pour la taille et la zone de perçage [PDF]

Changement de mode : Les systèmes Balboa sont équipés de plusieurs modes à savoir Standard (Std / St), Economie (Ecn, Eco, Ec) et Veille (Slp, SL). Pour changer de mode avec ce clavier il vous suffit ici d'appuyer sur la touche Temp puis la Light.

Dimensions :

Dimensions du clavier (mm) : 185 x 81
Zone nécessaire pour l'encastrement dans la coque (mm) : 162 x 58 (voir ci-dessus le Cutout)

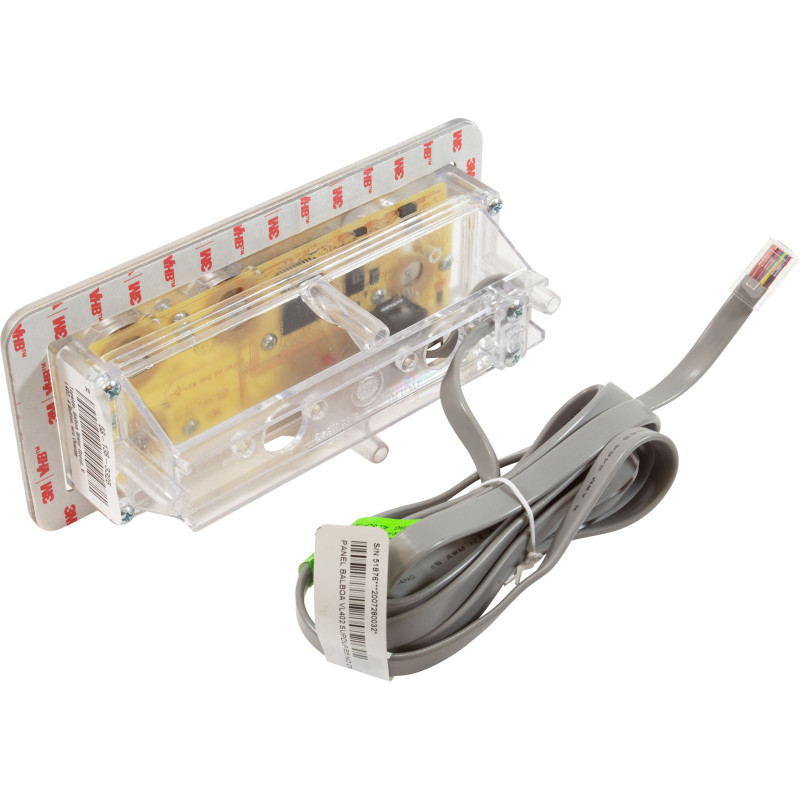

Longueur du câble (cm) : 213 avec embout RJ45 à 8 fils. Nous proposons un câble d'extension pour clavier série VL au besoin.


Autres références connues pour le clavier VL402

Référence du clavier sans le revêtement	Référence du clavier avec le revêtement	Revêtement
51876-XX*	54093-XX	10668 (Blower, Light, Jets, Temp)
51876-XX	54100-XX	10721 (Light, Jets, Temp)
51876-XX	54107-XX	10764 (Jets 2, Light, Jets 1, Temp)

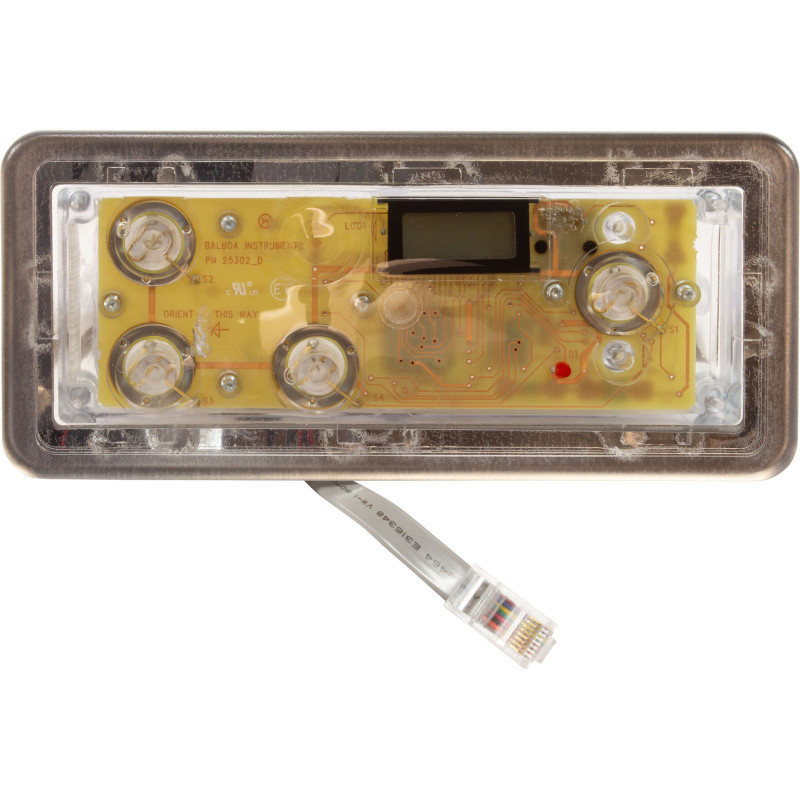

*XX représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles. La base du clavier est la même pour l'ensemble de ces modèles. L'utilisation des boutons dépend de la configuration de l'installation et des branchements sur la carte.
