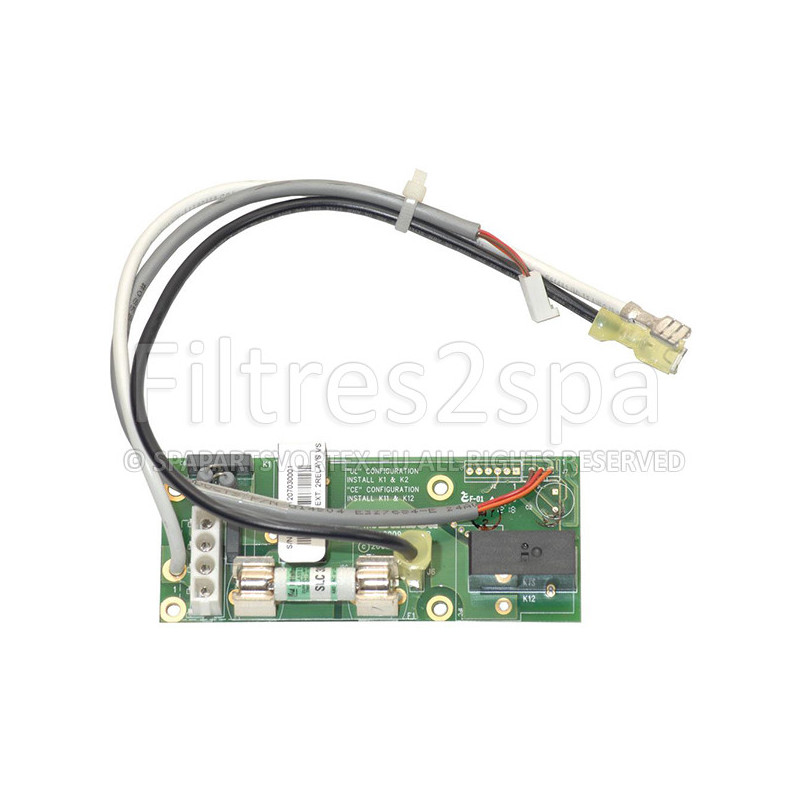

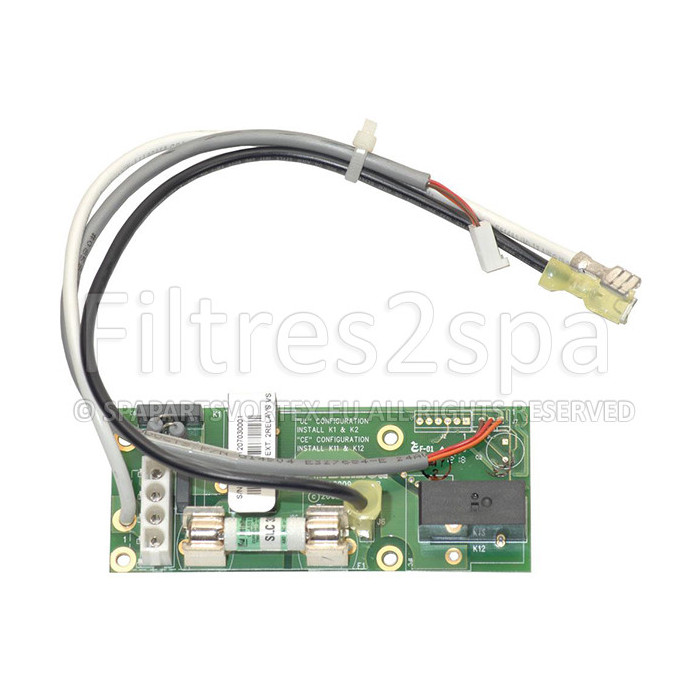

Carte d'extension 55138 / 59097 / X-P332 CE Balboa

Cette carte électronique de l'équipementier américain Balboa est compatible avec les boitiers séries GS (Global System) et BP de la marque. Il s'agit ici d'un modèle d'extension permettant de connecter une pompe bi-vitesse supplémentaire. On la retrouve pré-assemblée entre autres dans les boitiers GS520DZ, GS523DZ et BP2100 que nous proposons à part sur le site mais elle peut aussi être installée sur les modèles BP6013G1 afin d'upgrader l'installation vers un BP6013G2 ou PB6013G3.

Sur certains systèmes dont le GS523DZ et BP2100 le fabricant ajoute un câble en Y permettant de faire fonctionner deux pompes mono-vitesse au lieu d'une pompe bi-vitesse. Ces deux pompes sont alors contrôlées par le même bouton sur le clavier de commande.

La carte 55138 / 59097 / X-P332 CE vient en complément de la carte principale présente dans le boitier de contrôle qui est elle indispensable au bon fonctionnement de l'installation. Elle doit être posée au-dessus du réchauffeur à l'horizontale via un kit d'installation 53933 (vous devrez réutiliser celui fourni avec votre box) et une plaque en acier soutenue par l'écrou du réchauffeur.

Branchements câbles AMP

Raccordement à la carte principale : La carte est munie de 3 connectiques dont 2 avec des cosses femelles et un embout plastifié 3 fils (Marron, orange et rouge) à clipser sur la carte principale. Les branchements varient d'une série à l'autre. Veuillez à vous référer à la notice technique (que vous pourrez d'ailleurs retrouver sur le site) pour connecter les deux cartes s'il s'agit d'un ajout. Le cas échéant si il s'agit d'un remplacement à l'identique, prenez une photo des branchements en place avant de changer la carte.

Information complémentaire : Si la carte est un ajout de votre part une modification des cavaliers (Switches / Dips) sera surement nécessaire. Celles-ci doivent être réalisées spa éteint pour qu'au redémarrage le spa puisse se réinitialiser et scanner les nouveaux éléments en place.
