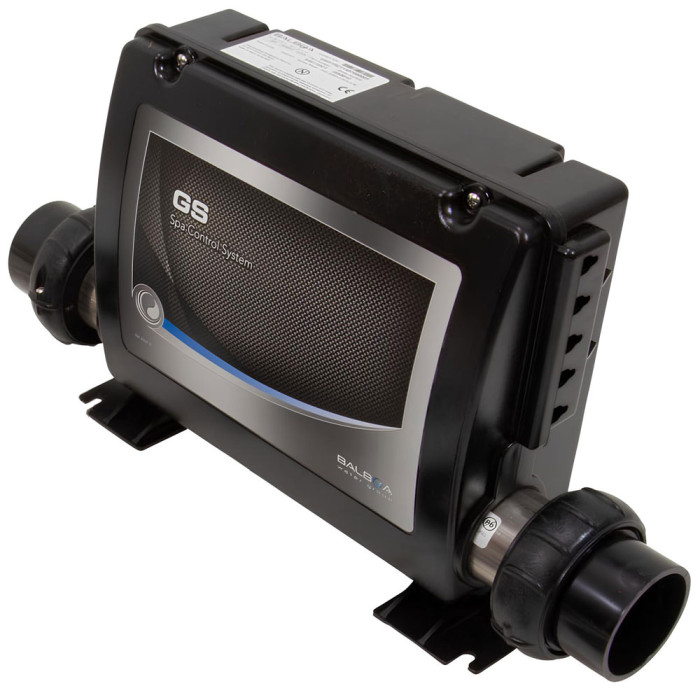

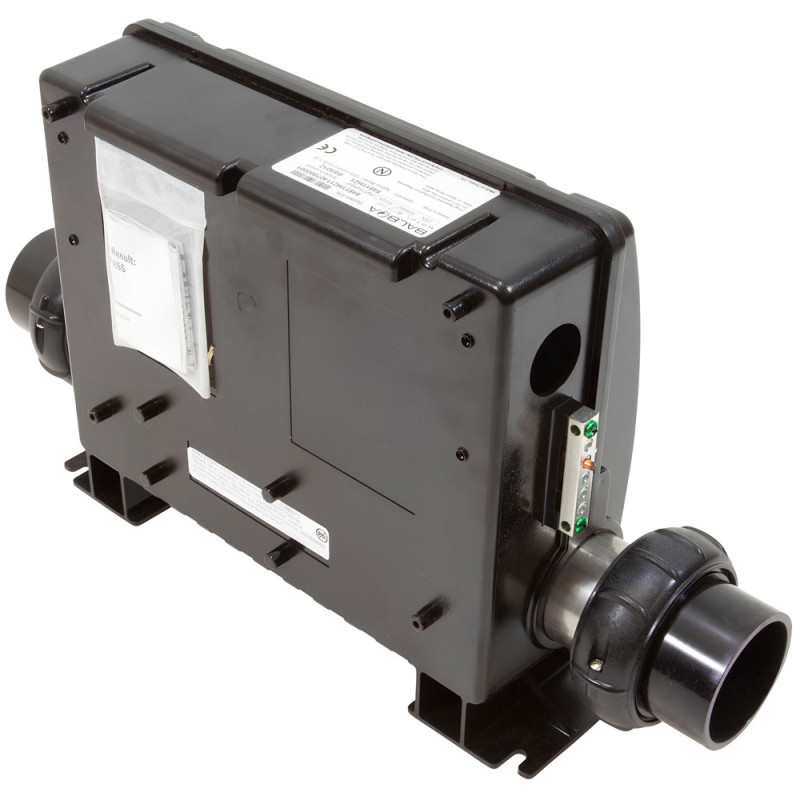

Boitier Balboa GS520DZ (3.0kW) Balboa

Les boitiers de l'équipementier américain Balboa (Water Group) série GS pour Global Series sont parmi les modèles les plus courants en Europe. Ils remplacement les systèmes série VS pour Value Series distribués au États-Unis.

La série GS est très appréciée des fabricants de spas pour leur fiabilité grâce entre autres à l'incorporation de la technologie M7 (Détection du Débit et de la température de l'eau via des sondes très précises), leur facilité d'utilisation, d'installation et de prise en main avec des messages de maintenance et des codes d'erreurs apparaissant sur les claviers de commande en cas de panne.

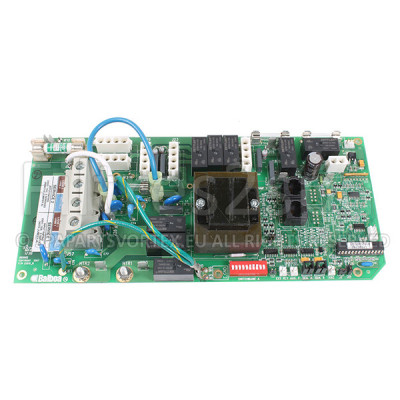

Le système GS520DZ est le seul boitier de la gamme GS avec le GS520SZ à pouvoir contrôler 2 pompes bi-vitesse. Il renferme deux circuits électroniques à savoir la référence 55847-01 (Carte principale) et la référence 55138 (Carte d'extension posée sur le réchauffeur). Sur la partie basse du boitier on retrouve également un réchauffeur 3.0kW 58118 avec une résistance en Incoloy 800 un alliage de nickel-fer-chrome. Ce matériau lui offre une très bonne qualité de chauffe, une grande capacité de résistance aux produits chimiques utilisés pour la désinfection de l'eau ainsi qu'au tartre et à l'oxydation.

Il est compatible avec les claviers principaux série VL références VL801D et VL802D. On peut également si on le souhaite ajouter un clavier auxiliaire à déporter sur la coque du spa VX40D.

Quid de l'installation ? Rien de plus simple ici ! Les câbles Amp se connectent directement sur la carte électronique par la suite les boitiers sont modulables. Livrés en sortie d'usine avec une configuration prédéfinie (Voir fiche technique ci-dessous page 7) il vous suffit à réception suivant l'installation système éteint de modifier la position ON/ OFF des commutateurs aussi appelés cavaliers / Dips ou encore Switches afin de configurer en quelques minutes l'appareil.

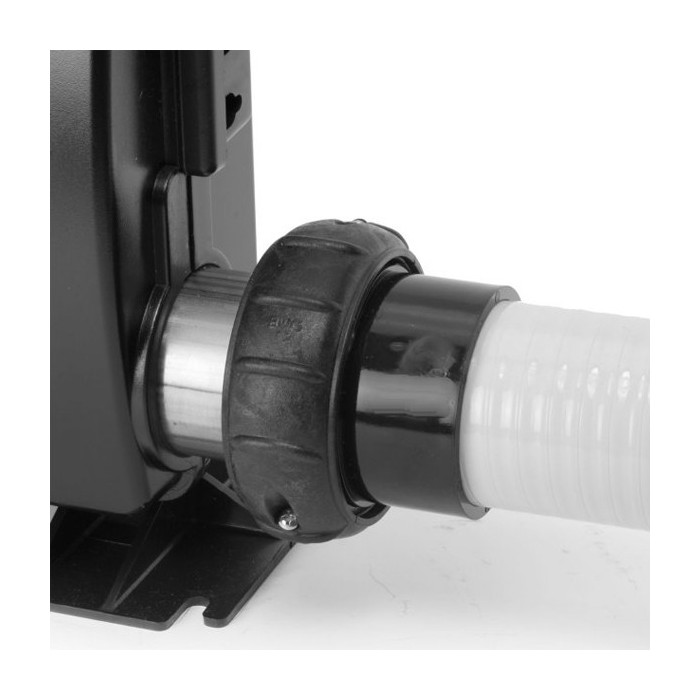

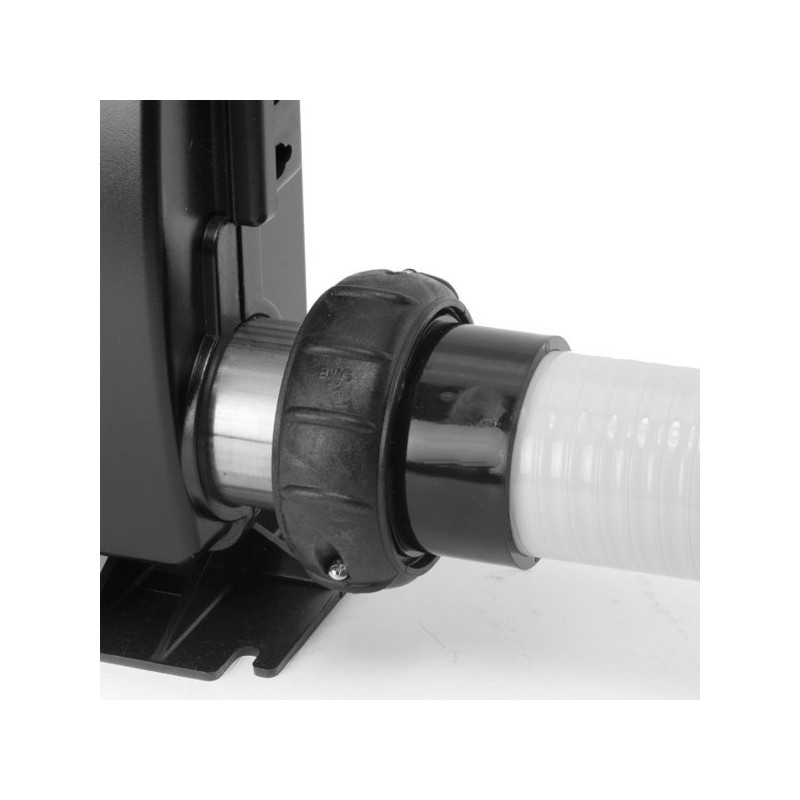

Le raccord se fait à une tuyauterie 2" (pour du tuyau de 60 mm de diamètre extérieur). Il est possible d'ajouter un réducteur pour passer sur un tuyau 1.5" (diamètre extérieur de 48 mm). Les bagues de serrages et joints sont fournis avec le boitier.

Fiche technique du boitier de contrôle GS520DZ [PDF]
Guide de dépannage et d'entretien boitiers GS et GL [PDF]

Informations sur la technologie M7 [PDF]

Caractéristiques techniques du boitier Balboa GS520DZ

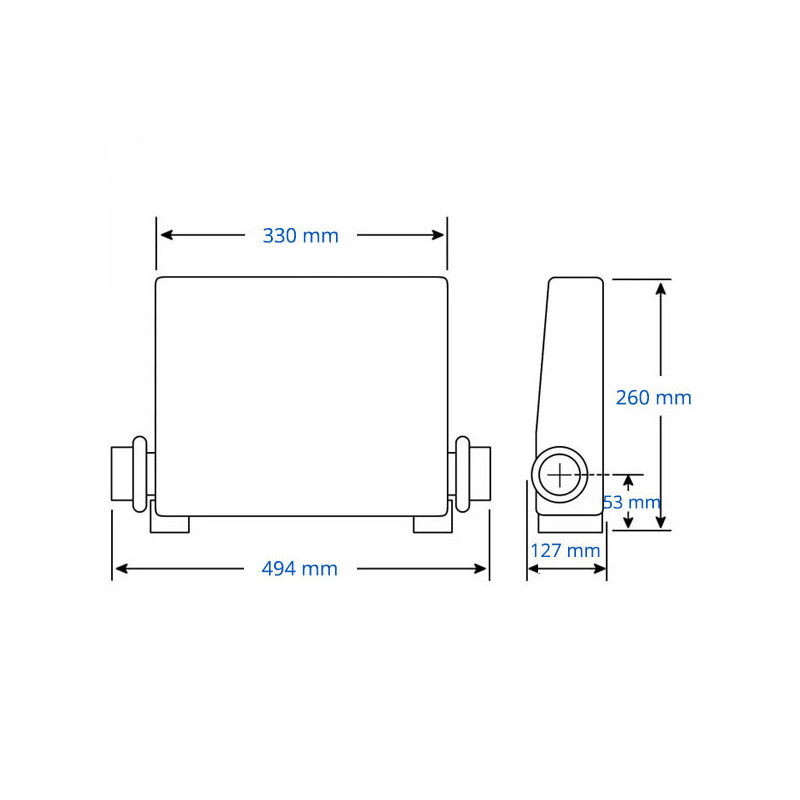

Dimensions du Boitier (mm) : 330 (494 avec le réchauffeur) x 260 x 127
Autres caractéristiques : 230V AC ; 50Hz ; 16 ou 32A ; 3.0kW avec le réchauffeur qui est inclus.
Possibilité d'installation en mono ou triphasé.
