Clavier de commande Balboa TP600 Balboa

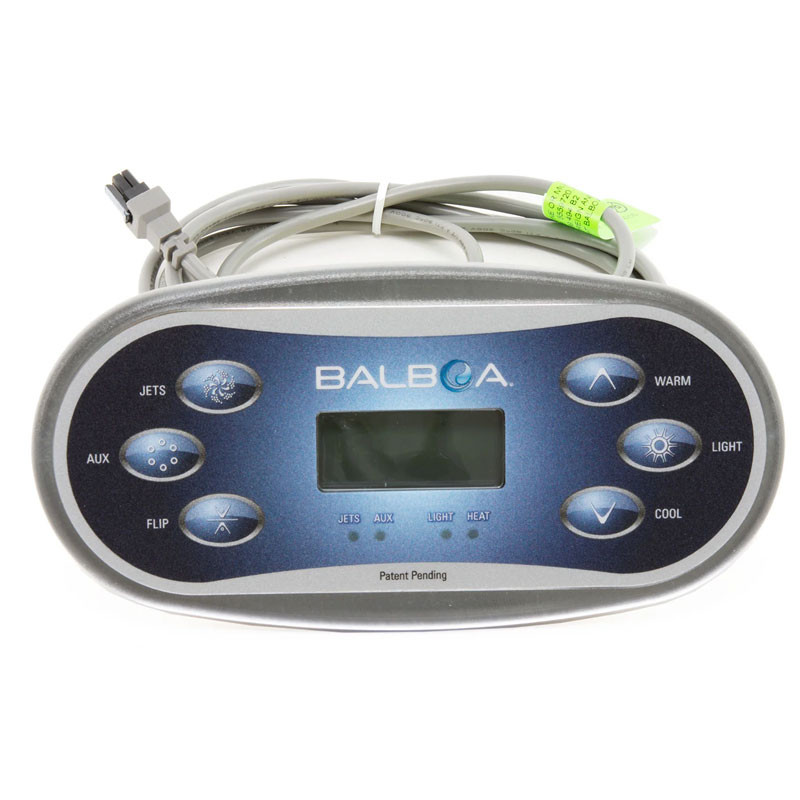

Le clavier TP600 de l'équipementier Balboa est compatible avec les boitiers séries BP2XX, BP5XX, BP6XX et BP2XXX. Simple et intuitif ce modèle à 6 boutons dispose sur sa partie centrale d'un écran LCD avec affichage de la température, des messages de maintenance et des codes d'erreurs (voir plus bas). Des voyants lumineux en dessous de l'écran permettent de vérifier le bon fonctionnement des équipements.

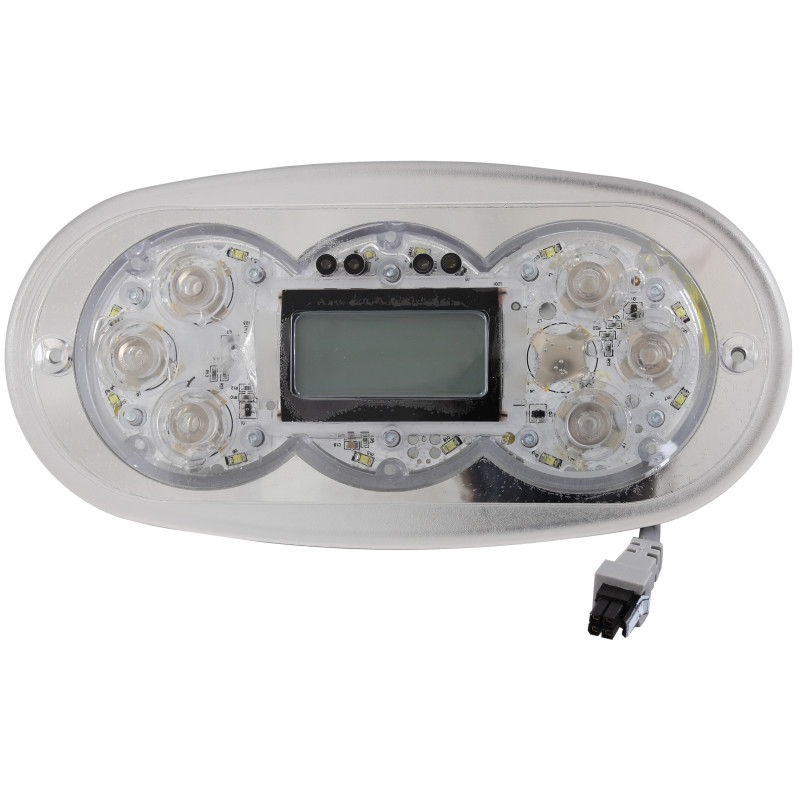

Le TP600 est vendu ici sans la membrane adhésive. Nous proposons sur le site, le revêtement 12101 qui comprend les touches suivantes : Jets, Aux, Flip, Warm, Light, Cool

→ Cliquez ici pour découvrir le revêtement ←

Attention : Il ne faut pas confondre ce modèle avec le clavier VL600S qui ressemble de face. En cas de doute vérifiez la configuration des touches ainsi que la référence inscrite en dessous du clavier de commande ou à défaut la référence du boitier ainsi que la connectique du clavier.

Notice et Codes d'erreurs clavier TP600 [PDF]
Template pour la taille et la zone de perçage [PDF]

Déverrouillage du clavier : Ce modèle possède une fonction verrouillage, indiqué par le code "UNLK" sur l'écran. Pour déverrouiller le clavier, il vous suffit de maintenir le bouton "Warm" tout en appuyant sur le bouton "Light" à deux reprises. Après approximativement 3 secondes, vous devriez revoir l'affichage classique de votre écran.

Remplacements possibles : 34-55673-K, 34-0233B , 9705-111, 3-00-8078, 55673-09, 34-0233B , 9705-111

Dimensions :

Dimensions du clavier (mm) : 178 x 86
Zone nécessaire pour l'encastrement dans la coque (mm) : 148 x 61 (voir ci-dessus le Gabarit)

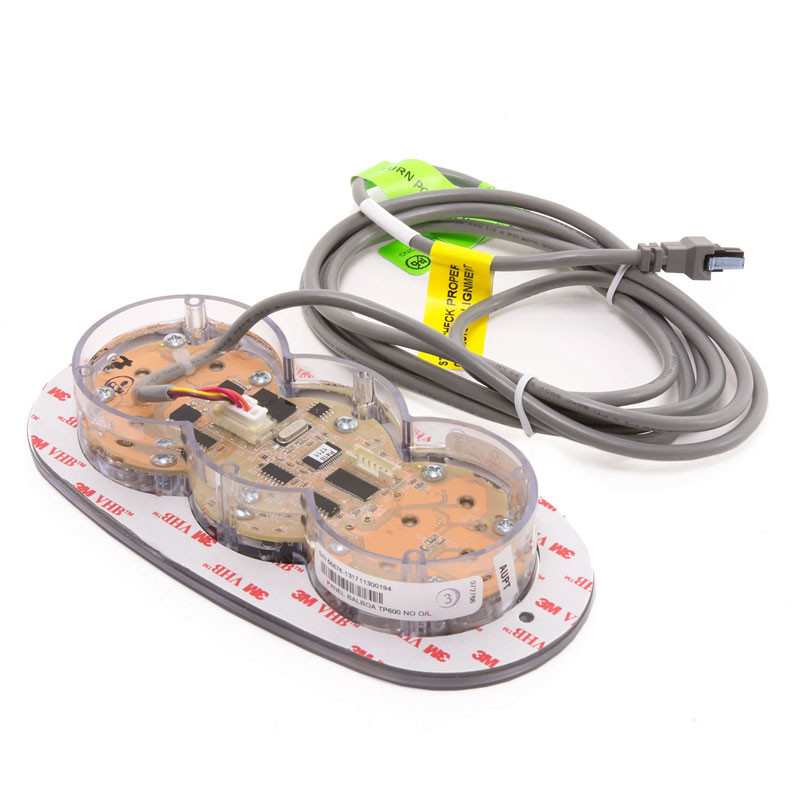

Embout est de type Micro Mate-N-Lok 4 voies (2 rangées de 2). Nous proposons un câble d'extension pour clavier série TP au besoin.

Autres références connues pour le clavier TP600

Référence du clavier sans le revêtement	Référence du clavier avec le revêtement	Revêtement
55676-XX* 56046-XX (Câble de 407 cm de long)	55673-XX	12101 (Jets, Aux, Flip, Warm, Light, Cool)
	50322-XX	12740 (Jets, MicroSilk, Flip, Warm, Light, Cool)
	50439-XX	13142 (Jets, Aux, MicroSilk, Warm, Light, Cool)
	50056-XX	12198 (Jets 1, Jet 2, Flip, Warm, Light, Cool)
	50335-XX	12762 (Jets 1, Jets 2, Aux, Warm, Light, Cool)

*XX représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles. La base du clavier est la même pour l'ensemble de ces modèles. L'utilisation des boutons dépend de la configuration de l'installation et des branchements sur la carte.


ACM0542 (Wellis Spas), 650-0680 (Marquis Spas), R6021701 (Sunrise Spas), PEIPS spas (Tonic 1, Tonic 2, Tonic 3, Tonic 4, Tonic 5. Peips Spa de Nage : Swim spa 1, Sport Swim, Pro Swim)
