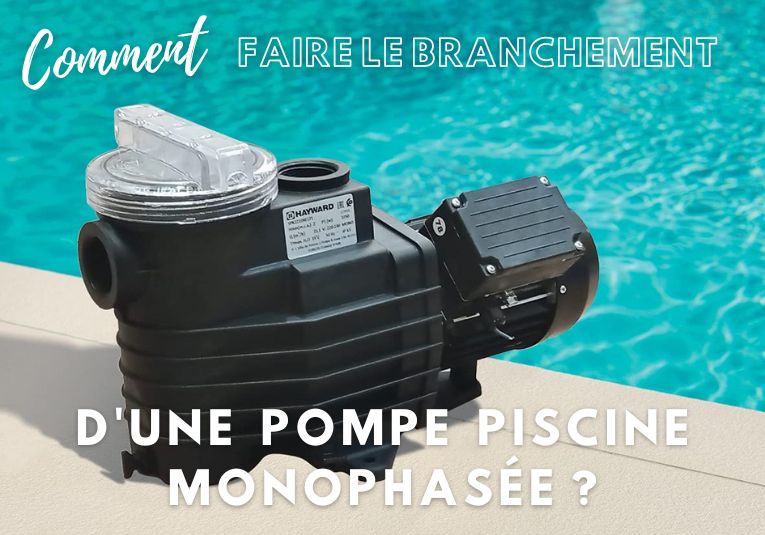

Comment faire le branchement d'une pompe de piscine monophasée ?
-
Catégories :
Conseils Piscine
Il peut être difficile de choisir entre une pompe de piscine monophasée et triphasée. En fonction du système électrique que vous avez à votre disposition, le choix se portera certainement sur la version monophasée. Elle se branche sur une prise secteur standard mais demande de suivre les normes en vigueur ainsi que 4 étapes claires. Branchée correctement, elle permet de filtrer la piscine en 4 à 6 heures. Demandant un peu d'entretien, elle s'avère pourtant assez simple d'utilisation pour que les particuliers puissent l'installer et l'entretenir par eux-mêmes.
Notre FAQ sur les branchements d'une pompe monophasée de piscine
Pompe de piscine monophasée ou triphasée : quelles différences y a-t-il ?
Les pompes de piscine monophasées peuvent se brancher sur une prise secteur standard, domestique, car elles nécessitent 220V pour fonctionner, alors que les modèles triphasés nécessitent 380V au minimum.
Quelles sont les étapes du branchement d'une pompe monophasée de piscine ?
Les étapes du branchement d'une pompe de piscine monophasée, au nombre de 4, sont les suivantes :
1/ définir le site idéal pour son installation
2/La raccorder au circuit hydraulique de la piscine
3/ La brancher sur une prise secteur raccordée à la terre
4/ Tester son bon fonctionnement
Sur quelle prise peut-on brancher une pompe de piscine monophasée ?
Comme son nom l'indique, une pompe de piscine monophasée peut se brancher sur n'importe quelle prise secteur de votre domicile. Elle a besoin de 220V de tension électrique. Toutefois, cette prise doit obligatoirement être reliée à la terre pour optimiser la sécurité.
Quel est l'entretien d'une pompe monophasée pour piscine ?
L'entretien d'une pompe de piscine monophasée comprend le nettoyage du préfiltre et de la turbine avec un jet d'eau basse pression, le dépoussiérage de son moteur et du ventilateur ainsi qu'un check-up rapide de son condensateur.
Résumé de la question
Comme son nom l'indique, la pompe de piscine monophasée se branche sur une prise secteur de 220V. Celle-ci doit être reliée à la terre pour éviter les dangers liés à l'électricité domestique. Après avoir trouvé le site d'installation idéal, il vous suffit de raccorder les tuyaux d'aspiration et de refoulement en vous concentrant sur une parfaite étanchéité des canalisations. Branchez-la enfin sur la prise et testez la pompe pendant 24h pour être sûr qu'elle optimise réellement la filtration de votre piscine. En été comme en hiver, n'oubliez pas de réaliser l'entretien habituel de votre pompe en suivant pas-à-pas les 4 étapes de ce guide. Nettoyez le préfiltre, avec son panier, ainsi que la turbine à l'aide d'un jet d'eau basse pression. Dépoussiérez aussi souvent que possible le corps de pompe, surtout le moteur et le ventilateur qui ont tendance à rapidement s'encrasser. Pour finir, surveillez l'état de votre condensateur, une pièce indispensable à l'allumage d'une pompe monophasée pour piscine.
Pompe de piscine monophasée ou triphasée : quelles différences ?
Au moment de choisir la pompe de piscine adaptée à vos besoins, on vous a peut-être parlé de deux types de pompes : le modèle monophasé et le modèle triphasé. Ces appellations ne vous donnent en aucun cas les caractéristiques de performance de votre pompe. Elles vous renseignent uniquement sur le type d'alimentation électrique nécessaire à leur bon fonctionnement. La pompe monophasée englobe les modèles qui peuvent se brancher sur les prises secteur domestiques de 220-230V. Si votre installation électrique est standard à votre domicile, alors c'est vers ce type de pompe que vous devrez vous tourner. Par contre, la pompe triphasée fonctionne sur un courant électrique de 380V minimum, qui possède trois phases, comme son nom l'indique. Nécessitant davantage de tension électrique, les modèles triphasés sont alors souvent utilisés par les professionnels du monde de la piscine car leur installation leur permet la plupart du temps. Les modèles monophasés sont plutôt utilisés par les particuliers, mais ce n'est pas une obligation.
Sur le plan technique, il y a une différence sur le plan des performances au quotidien. Les pompes de piscine triphasées sont réputées plus fiables au niveau de leur débit. Ce dernier connait moins de variations au cours de son fonctionnement que les modèles monophasés.
Pompe Silver 12 M / PP15715 Monophasée
- Pompe Monophasée auto-amorçante
- Puissance : 0,6 CV
- Débit de filtration : 12m3/h
- Compatible traitement sel
- Aspiration Ø50mm (raccord 63mm vers 50 mm) / Refoulement Ø50mm
Raccords inclus
Peut remplacer la pompe Waterair P50-1
Quelles sont les étapes pour brancher une pompe de piscine monophasée ?
On pourrait penser que la première à chose à faire avant de lancer sa pompe hydraulique monophasée serait de la brancher sur votre prise secteur, mais c'est une erreur. D'autres étapes viennent avant afin de trouver le site d'installation idéal et la raccorder à votre réseau hydraulique de piscine. Voyons cela ensemble.
Étape 1 : trouver l'endroit idéal
Cette étape n'est pas compliquée mais elle demande de connaitre quelques astuces pour optimiser réellement les performances de votre pompe monophasée. Tout d'abord, vous devrez la placer le plus près possible de vos buses d'aspiration, de votre filtre et des buses de refoulement. Plus le circuit sera court et moins vous subirez les pertes de charge normales d'un tel système. Deuxièmement, il est préférable de la protéger en la plaçant à l'intérieur d'un abri ventilé. Moins elle sera soumise à la pluie et aux grandes variations de température, et plus ses pièces connaitront une longue durée de vie. Par exemple, les périodes de canicule sont néfastes pour les joints toriques car ils sont souvent asséchés et perdent de leur imperméabilité. L'utilisation d'un local technique fermé mais bien ventilé diminuera aussi grandement les nuisances sonores de votre pompe. Les modèles les plus récents sont bien moins bruyants que ceux qui ont une dizaine d'années de vie mais elles peuvent gêner les baigneurs les plus sensibles sur le plan acoustique. Pour finir, si cela vous est possible, vous pouvez placer votre pompe un peu plus bas que le niveau de l'eau. Cela facilitera l'aspiration par les buses et évitera que votre pompe ne se détériore trop vite. N'oubliez pas que, selon le proverbe, pour voyager loin, il faut savoir ménager sa monture !
Étape 2 : la raccorder au réseau hydraulique de la piscine
Une pompe de piscine monophasée comporte deux débuts de canalisations qui vous permettent de la connecter aux buses d'aspiration et à votre filtre. Placez-la dans le bon sens : l'aspiration s'effectue dans la partie basse et le reflux dans la partie haute. Connectez donc vos tuyaux reliés aux buses d'aspiration avec la partie basse de la pompe puis connectez les canalisations reliées au filtre à sa partie haute. Prenez le plus grand soin à optimiser l'étanchéité des raccords pour limiter la perte de charge de ce côté-là. Pour optimiser la connexion, vous pouvez jeter un ½il à nos différentes gammes de raccords, de tuyaux PVC et de colle bleue.
Raccord Union 2"
Diamètre extérieur pas de vis : 75 mm
Diamètre extérieur du tuyau : 60 mm
Peut être utilisé sur un réchauffeur ou une pompe fonction de la bague de serrage
Adaptateur pompe 1.5" vers 2.0"
Référence Waterway : 319-3121
Se fixe sur une pompe possédant des sorties 1.5" et permet la connexion à une tuyauterie 2.0".
Étape 3 : le branchement électrique
Celui-ci ne doit pas se faire n'importe comment. Des règles et des normes liées au branchement des pompes hydrauliques monophasées de piscine existent. L'une des plus importantes d'entre elles est le fait que la prise secteur que vous souhaitez utiliser pour brancher votre pompe doit obligatoirement être munie d'une prise terre. En cas de court-circuit, l'électricité sera amenée à la terre, empêchant tout risque d'électrisation et d'électrocution. Vous devez aussi la brancher à une prise secteur raccordée à un tableau électrique et d'un disjoncteur. En cas de problème électrique, son déclenchement vous alertera immédiatement et vous pourrez ainsi tenter de le régler le plus rapidement possible. Si vous êtes obligé d'utiliser une rallonge électrique, celle-ci doit correspondre à vos besoins en électricité, être aux normes européennes et surtout, être conçue pour être utilisée en extérieur. Elle doit être étanche à l'humidité et à l'eau en cas de pluie.
Étape 4 : testez son fonctionnement
Pour commencer, vous devrez remplir manuellement le préfiltre de votre pompe pour aider à son premier amorçage. Quand c'est fait, allumez-la et vérifiez que l'amorçage soit efficace. Par la suite, écoutez attentivement les sons qu'elle produit afin de détecter les éventuels bruits anormaux, comme une pièce métallique qui claque ou un bruit sourd. Si tout va bien, vous pourrez faire le tour de vos raccords de tuyauterie pour voir s'ils ne fuient pas. Jetez également un ½il à la pression hydraulique de votre système à travers le manomètre de votre filtre. Si c'est en-dessous d'un Bar, alors tout va bien. Vérifiez enfin que l'eau ressorte bien au niveau des buses de refoulement. Si tout est bon au bout d'une heure, alors vous avez parfaitement branché votre pompe de piscine monophasée. Félicitations !
Comment vérifier que ma pompe monophasée soit correctement branchée ?
Outre la nécessité d'utiliser une prise secteur reliée à la terre, plusieurs normes françaises doivent être vérifiées afin d'être certain que votre pompe monophasée de piscine soit correctement branchée. Tout d'abord, elle doit être placée à au moins 3,5 mètres du bord de votre bassin. Mais ce n'est pas tout, le diamètre de vos tuyaux d'aspiration doit être égal ou supérieur à celui de vos tuyaux de refoulement. Cela s'explique par le fait qu'une partie de l'eau aspirée se perd en chemin à cause des fuites et du colmatage du filtre. Il n'est pas utile d'avoir des tuyaux plus larges en sortie qu'en aspiration. En plus de ces normes, vous allez devoir vérifier pendant 24h au minimum que votre pompe fonctionne bien.
Gardez à l'esprit que le débit optimal d'une pompe doit être capable d'aspirer et de refouler la totalité du volume de votre piscine en 4h. Si c'est en 6h, c'est parfait aussi, mais l'eau sera de légèrement moins bonne qualité qu'en quatre heures. Si vous remarquez que l'eau présente des anomalies au niveau de son assainissement après 24h, alors même que vous aviez configuré la pompe pour que la filtration soit optimale, alors des soucis électriques en sont peut-être à l'origine. En effet, la puissance électrique a probablement varié au fil de la journée et a donc empêché la pompe d'être performante en continu. Ce test de la filtration réussie ou non est le meilleur pour être certain du bon branchement de votre pompe de piscine monophasée. Si vous voyez qu'il n'est pas bon, ne craignez pas de reprendre les 4 étapes de branchement dans l'ordre afin de trouver d'où peut venir le problème.
Faut-il prévoir de l'entretien pour ma pompe de piscine monophasée ?
Comme toute mécanique, une pompe de piscine monophasée nécessite un entretien minimum pour conserver une bonne performance durant toute sa durée de vie. Cela peut dépasser les 10 ans si l'entretien est correctement réalisé. Notez que ce dernier doit être fait en hiver également si vous optez pour un hivernage actif. Pour commencer, vous allez devoir l'éteindre avant tout nettoyage. Puis, vous pourrez commencer par l'entretien du préfiltre si votre pompe en possède un. Profitez de la présence du couvercle transparent pour voir quand le préfiltre s'encrasse. Quand c'est le cas, n'hésitez pas à retirer le panier, le filtre à l'intérieur et à tout passer sous un jet d'eau à basse pression. Dès que vous remarquez que l'une ou l'autre pièce est usagée, vous devez également en profiter pour la remplacer.
À l'intérieur même du corps de pompe, des impuretés se déposent après plusieurs semaines d'utilisation normale à intensive. N'ayez pas peur de démonter le corps de pompe pour dépoussiérer minutieusement le moteur et le ventilateur de la pompe. Grâce à cela, vous limitez les risques de surchauffe occasionnées par la présence d'impuretés à cet endroit. La turbine, qui est responsable du débit de votre pompe, peut être nettoyée au jet d'eau basse pression afin d'éliminer les saletés de plus gros diamètre. Vérifiez qu'elle ne comporte pas de rouille et qu'elle tourne toujours aussi librement qu'à l'origine. Dans le cas contraire, elle fait partie des pièces qui peuvent facilement être remplacées par vos propres soins.
Enfin, jetez un ½il à l'état de votre condensateur, qui participe à l'allumage de la pompe. S'il commence à avoir une couleur brunâtre ou noircie, cela signifie qu'il devient obsolète. Vous pourrez donc le remplacer par un condensateur de même puissance, qui est exprimée en microfarads (µf).
