Système complet Balboa BP2100G1 + clavier TP800 Balboa

Informations sur Retrofit kit Balboa BP2100G1 avec réchauffeur + clavier TP800

Très appréciés des fabricants de spas pour leur polyvalence, fiabilité, facilité d'utilisation, d'installation et de prise en main les boitiers Balboa sont parmi les systèmes les plus courants en Europe. La série nouvelle génération BP s'inscrit dans la lignée de ses prédécesseurs et ne déroge ici pas aux principales forces de la marque tout en offrant un panel de nouvelles options.

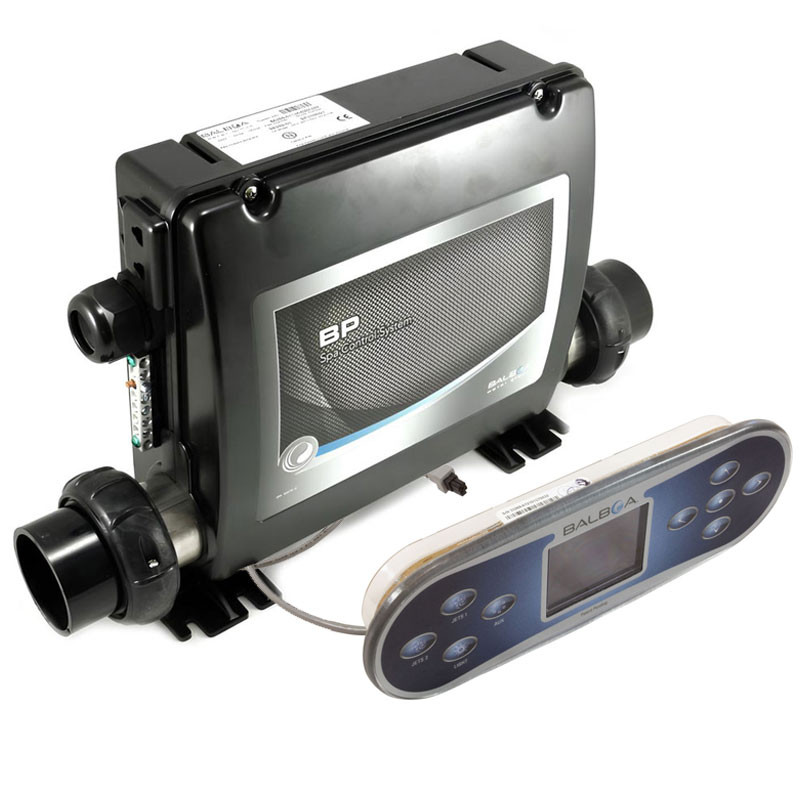

Ce Retrofit Kit comprend ici un boitier BP2100G1 complet et un clavier de commande. Il s'adresse en priorité aux propriétaires de spa désireux de moderniser leur installation (contrôles de fabrication chinoise comme les modèles Ethink KL8-3 / KL8-3A / KL8300 / KL8700 ou anciens systèmes qui ne sont plus produits) ainsi qu'aux bricoleurs avides de créer leur propre bassin.

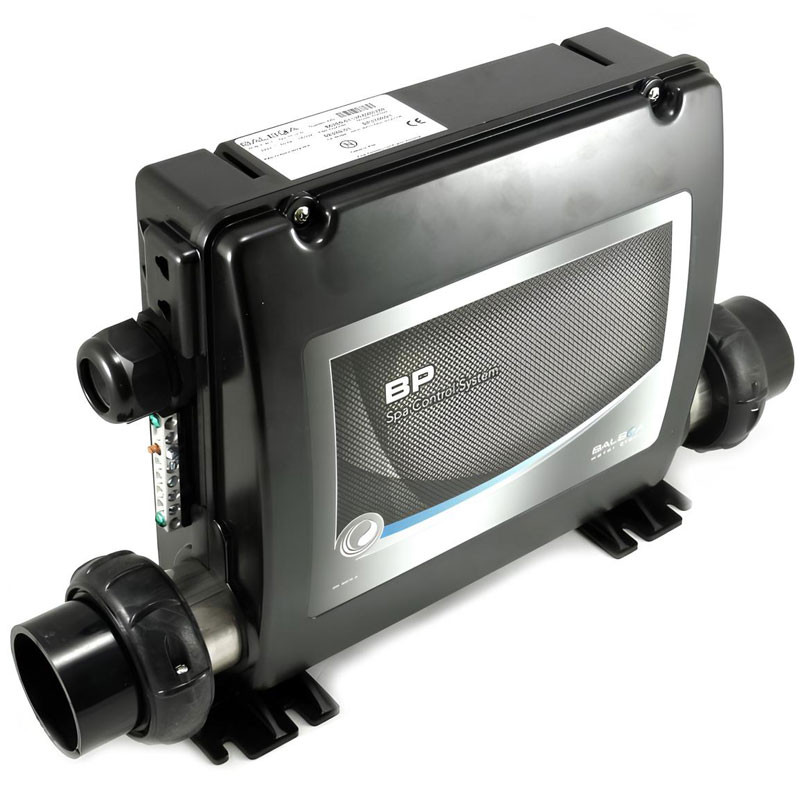

Un mot sur le boitier de contrôle : Le boitier renferme une carte principale 56392, une carte d'extension 55138 ainsi qu'un réchauffeur 58300 avec technologie "Plug N' Click". La résistance du réchauffeur est ici en matériau Incoloy 800 un alliage de nickel-fer-chrome.

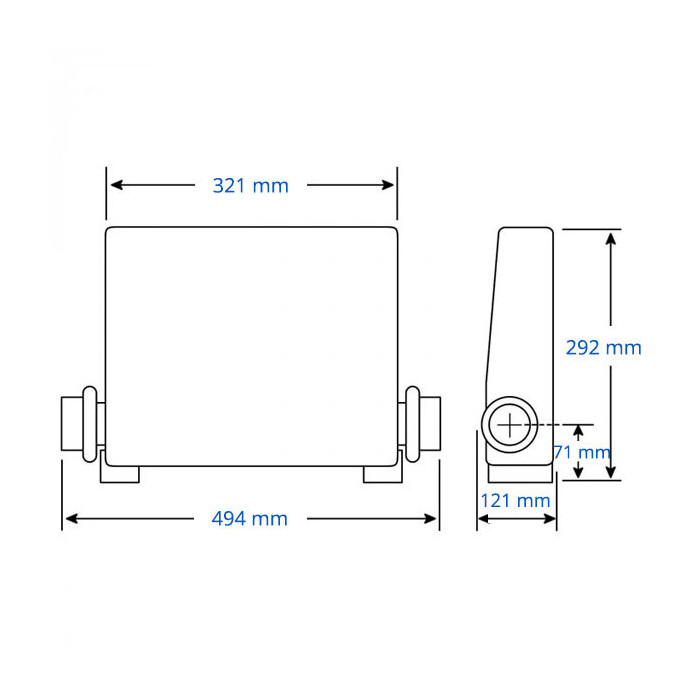

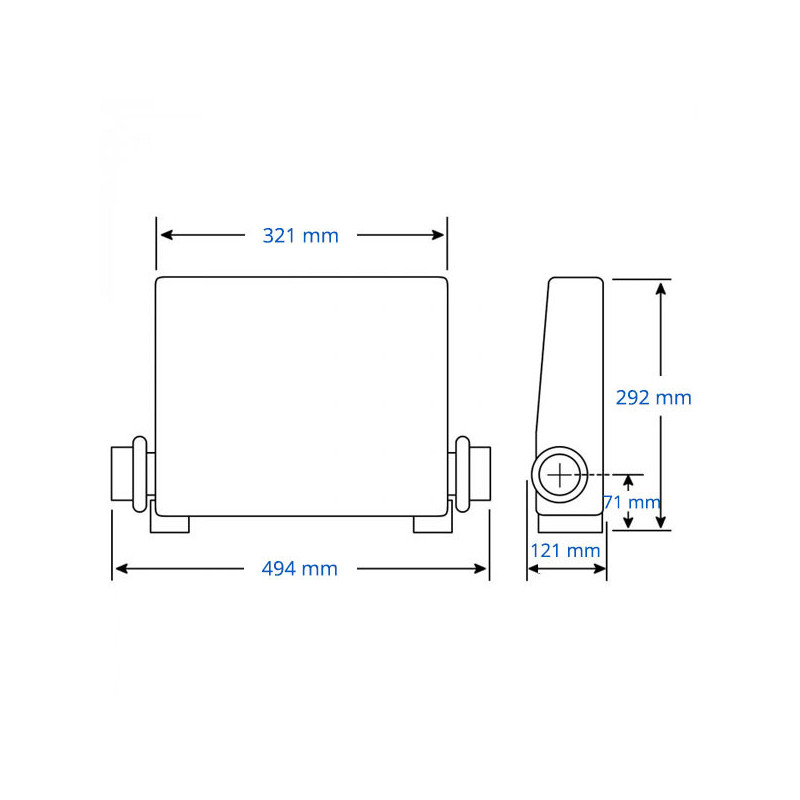

Dimensions du Boîtier (mm) : 321 (494 avec le réchauffeur) x 292 x 121 Autres caractéristiques : 230V AC ; 50Hz ; 16 ou 32A ; 3.0kW avec le réchauffeur qui est inclus. Ce boitier peut supporter : - Une pompe de circulation - 3 pompes mono ou bi-vitesse - Un blower - Un ozonateur + lumière - Un système audio Avec l'ajout d'un module Wifi (vendu séparément sur le site) unique et compatible uniquement avec les boitiers série BP contrôlez désormais votre spa à distance !

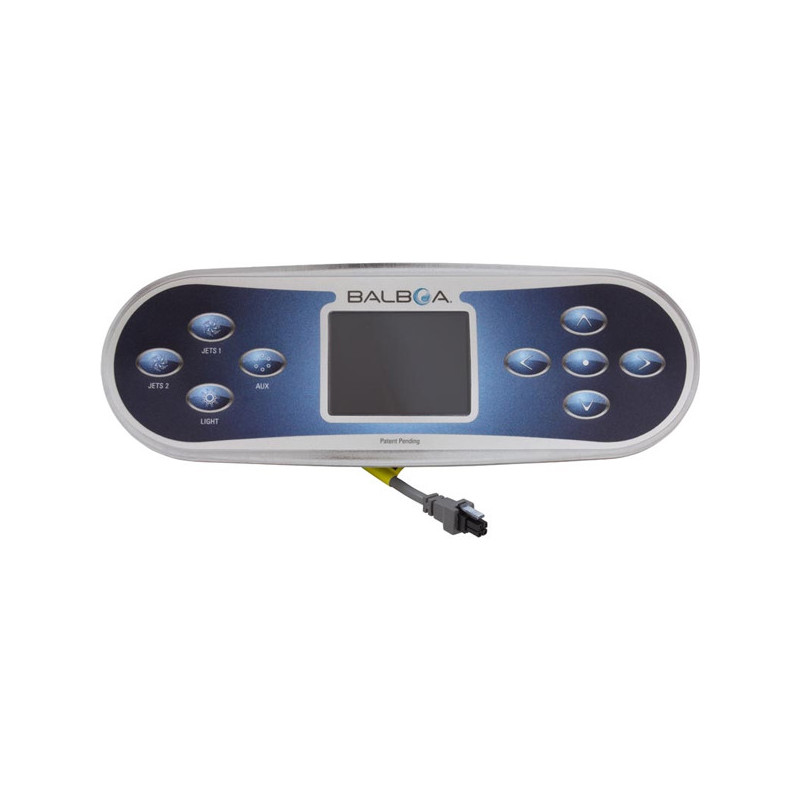

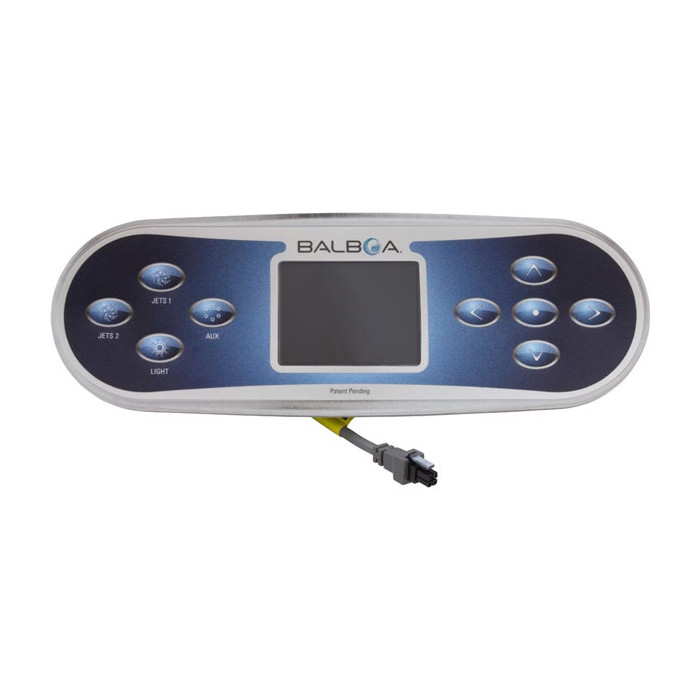

Un mot sur le clavier de commande : Balboa intègre au pack un clavier TP800 avec un revêtement 9 touches (Jets 1, Jets 2, Light, Aux et navigation à 5 boutons). La touche auxiliaire permettant généralement de contrôler une pompe ou un souffleur d'air (blower).

Dimensions du clavier (mm) : 254 x 89
Zone nécessaire pour l'encastrement dans la coque (mm) : 226 x 60 (voir ci-dessus le Gabarit)
Embout est de type Micro Mate-N-Lok 4 voies (2 rangées de 2). Nous proposons un câble d'extension pour clavier série TP au besoin.

Notice et Codes d'erreurs clavier TP800 [PDF]
Template pour la taille et la zone de perçage [PDF]

Les câbles ne sont plus inclus dans le pack : Si vous n'avez pas de système Balboa ou Davey Spa il vous faudra surement commander ici les câbles en complément et refaire les branchements sur les différents équipements du spa (pompes, blower etc ...). Les embouts AMP viennent ensuite se connecter directement sur la carte électronique.

câble Amp 4 fils (pour une pompe bi-vitesses)
câble Amp 3 fils (pour une pompe mono-vitesse, blower ou ozonateur)
câble 2 fils (pour l'éclairage du Spa)

Comparaison des connectiques des boitiers Balboa

L'emplacement blower permet de connecter soit un souffleur d'air soit une pompe mono-vitesse (3 fils) dans la limite de 8A la connectique étant protégée par un fusible. Une pompe Bi-vitesse est double fonction, elle peut soit servir pour 2 puissances de massage soit pour la filtration en vitesse basse et le massage en vitesse haute.

* Dans sa version optimale et afin de bancher 3 pompes de massage et un blower vous devrez vous équiper du kit d'extension Balboa (voir ventes additionnelles).

Pour l'ozonateur nous recommandons le modèle UltraZone Balboa, celui-ci est un excellent rapport qualité prix.

Comment installer le pack Balboa ?

Bien qu'assez simple et rapide nous préconisons pour l'installation du pack de faire appel à un technicien agréé.

Livrés en sortie d'usine avec une configuration prédéfinie (Voir fiche technique ci-dessous page 7) il vous suffit une fois les branchements réalisés et spa éteint de modifier la position ON/ OFF des commutateurs aussi appelés cavaliers / Dips ou encore Switches afin de configurer en quelques minutes l'appareil.

Fiche technique du boitier de contrôle BP2100 [PDF]
Guide de dépannage boitier BP2100 [PDF]
Informations sur la technologie M7 [PDF]
Branchements câbles AMP

Le raccord se fait à une tuyauterie 2" (pour du tuyau de 60 mm de diamètre extérieur). Les bagues de serrages et joints sont fournis avec le boitier. Il est possible d'ajouter un réducteur pour passer sur un tuyau 1.5" (diamètre extérieur de 48 mm) ou un réducteur 413-4510 pour passer sur une tuyauterie en 3/4" (diamètre extérieur de 27 mm).

Nous proposons également au besoin tous les éléments nécessaires pour l'installation à savoir la colle et les tuyaux etc ...
