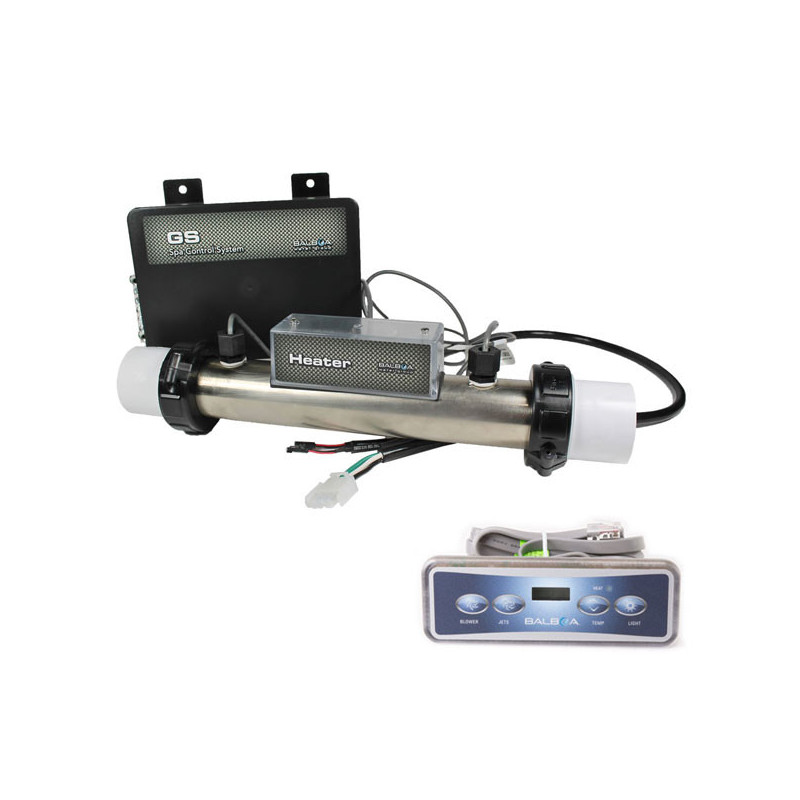

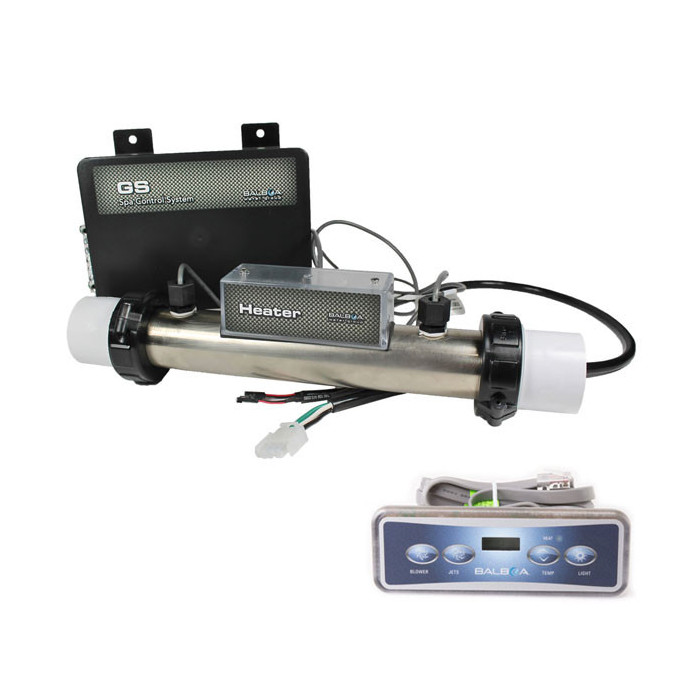

Système complet Balboa GS100 + clavier VL401 Balboa

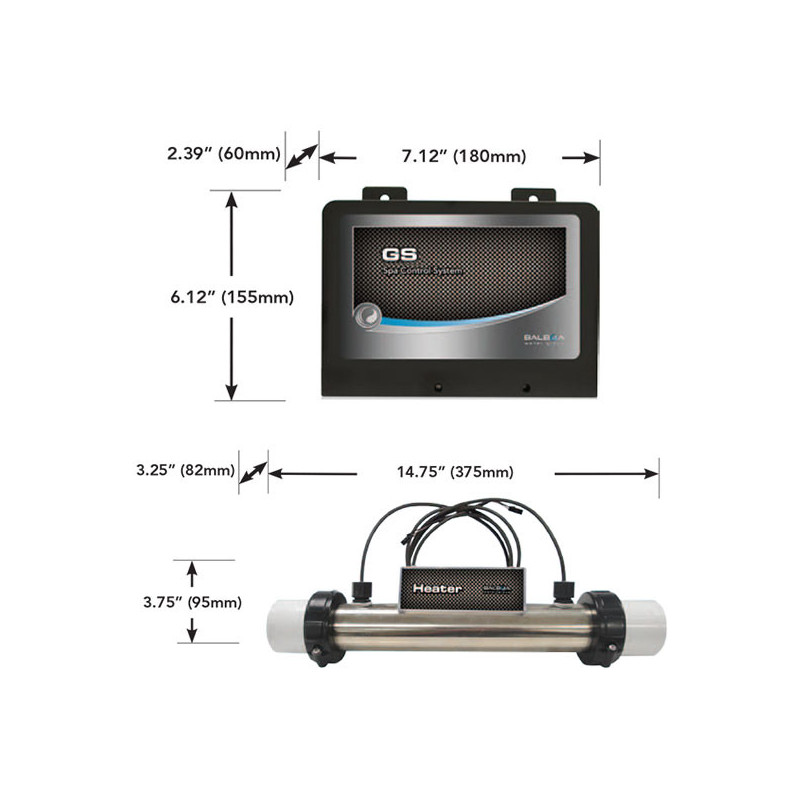

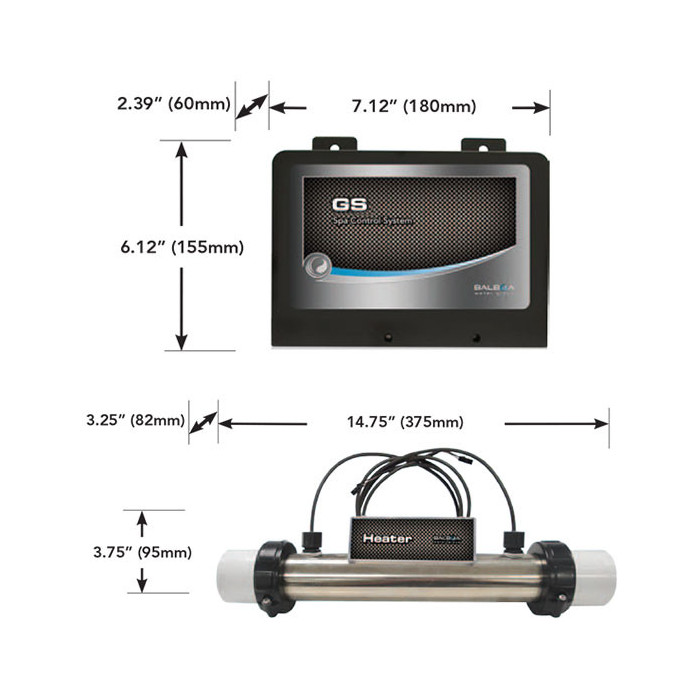

Dimensions du Boitier (mm) : 155 x 180
Autres caractéristiques : 230V AC; 50Hz; 2.0kW (réchauffeur inclus)

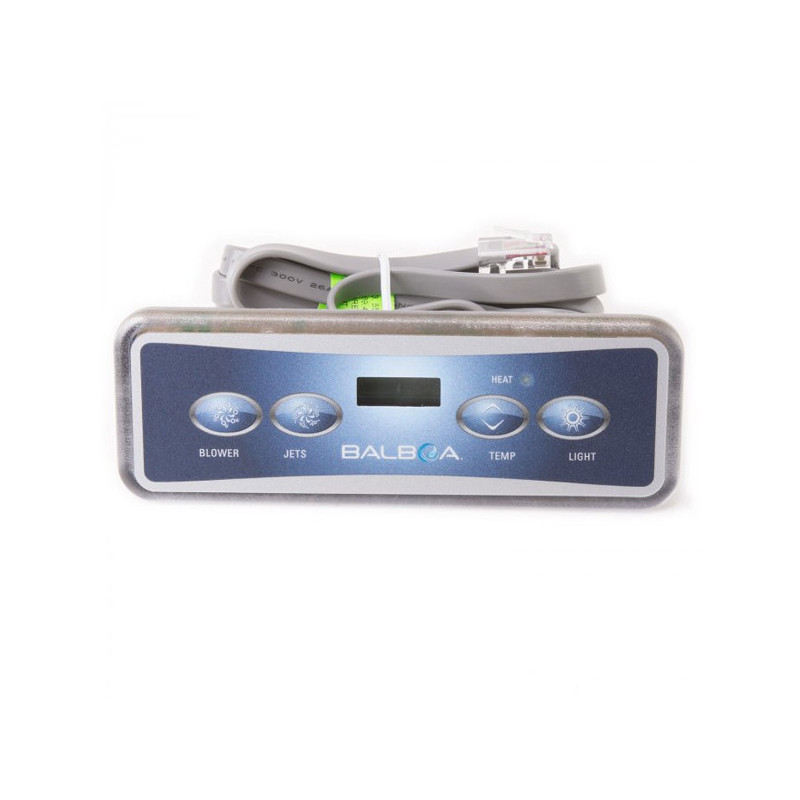

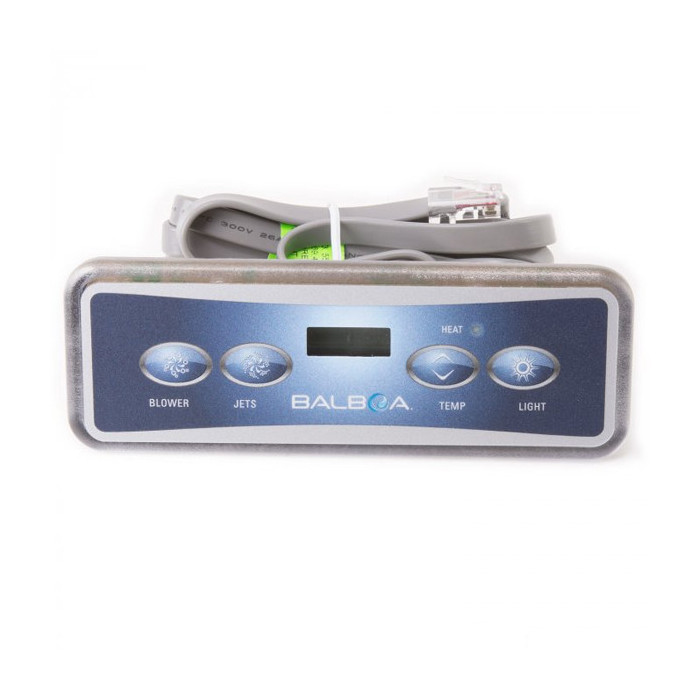

Un mot sur le clavier de commande : Balboa intègre au pack un clavier VL401 avec un revêtement 4 touches (Blower, Jets, Temp, Light). Si vous le désirez vous pouvez ajouter une seconde commande qui sera à déporter sur la coque du spa via le clavier auxiliaire VX40D.


Dimensions du clavier (mm) : 160 x 57

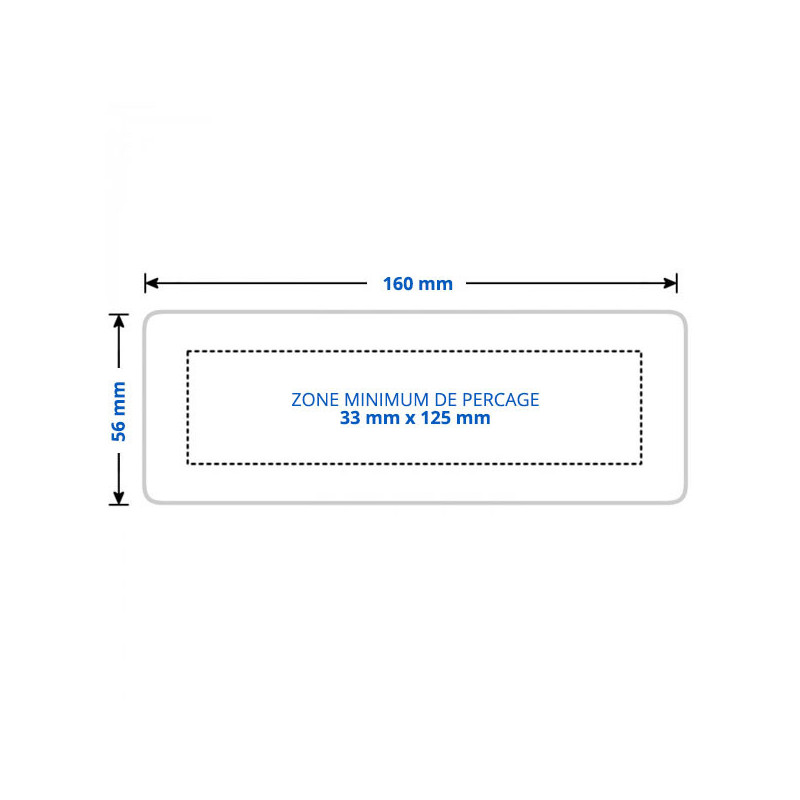

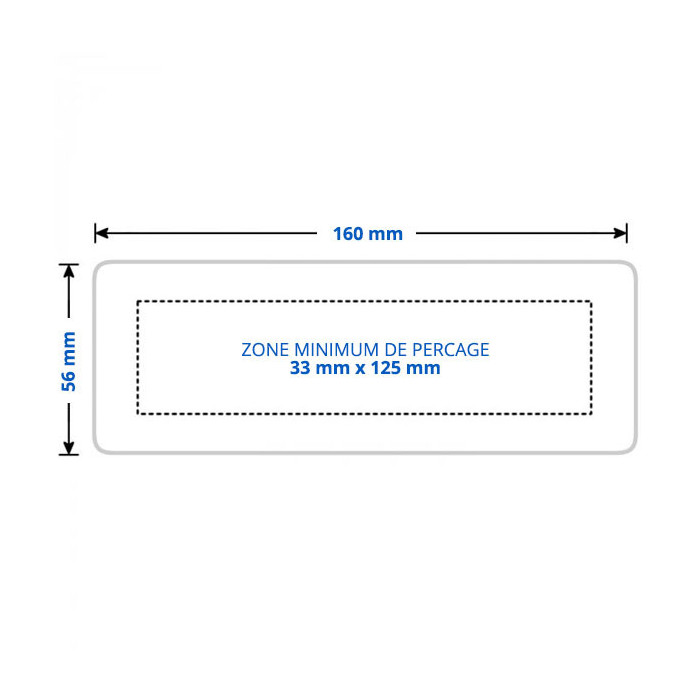

Zone nécessaire pour l'encastrement dans la coque (mm) : 139 x 38 (voir ci-dessus le Cutout)
Longueur du câble (cm) : 213 avec embout RJ45 à 8 fils. Nous proposons un câble d'extension pour clavier série VL au besoin.

Comparaison des connectiques des boitiers Balboa

*L'emplacement blower permet de connecter soit un souffleur d'air soit une pompe mono-vitesse (3 fils) dans la limite de 8A la connectique étant protégée par un fusible. Une pompe Bi-vitesse est double fonction, elle peut soit servir pour 2 puissances de massage soit pour la filtration en vitesse basse et le massage en vitesse haute.

Pour l'ozonateur nous recommandons le modèle UltraZone Balboa, celui-ci est un excellent rapport qualité prix.

Comment installer le pack Balboa ?

Bien qu'assez simple et rapide nous préconisons pour l'installation du pack de faire appel à un technicien agréé.

Si vous n'avez pas de système Balboa ou Davey Spa il vous faudra surement commander ici les câbles en complément et refaire les branchements sur les différents équipements du spa (pompes, blower etc ...). Les embouts AMP viennent ensuite se connecter directement sur la carte électronique.

Livrés en sortie d'usine avec une configuration prédéfinie (Voir fiche technique ci-dessous page 7) il vous suffit une fois les branchements réalisés et spa éteint de modifier la position ON/ OFF des commutateurs aussi appelés cavaliers / Dips ou encore Switches afin de configurer en quelques minutes l'appareil.

Fiche technique du boitier de contrôle GS100 [PDF]
Guide de dépannage et d'entretien boitiers GS et GL [PDF]
Informations sur la technologie M7 [PDF]
Branchements câbles AMP

Le raccord se fait à une tuyauterie 2" (pour du tuyau de 60 mm de diamètre extérieur). Les bagues de serrages et joints sont fournis avec le boitier. Il est possible d'ajouter un réducteur pour passer sur un tuyau 1.5" (diamètre extérieur de 48 mm) ou un réducteur 413-4510 pour passer sur une tuyauterie en 3/4" (diamètre extérieur de 27 mm).

Nous proposons également au besoin tous les éléments nécessaires pour l'installation à savoir la colle et les tuyaux etc ...
