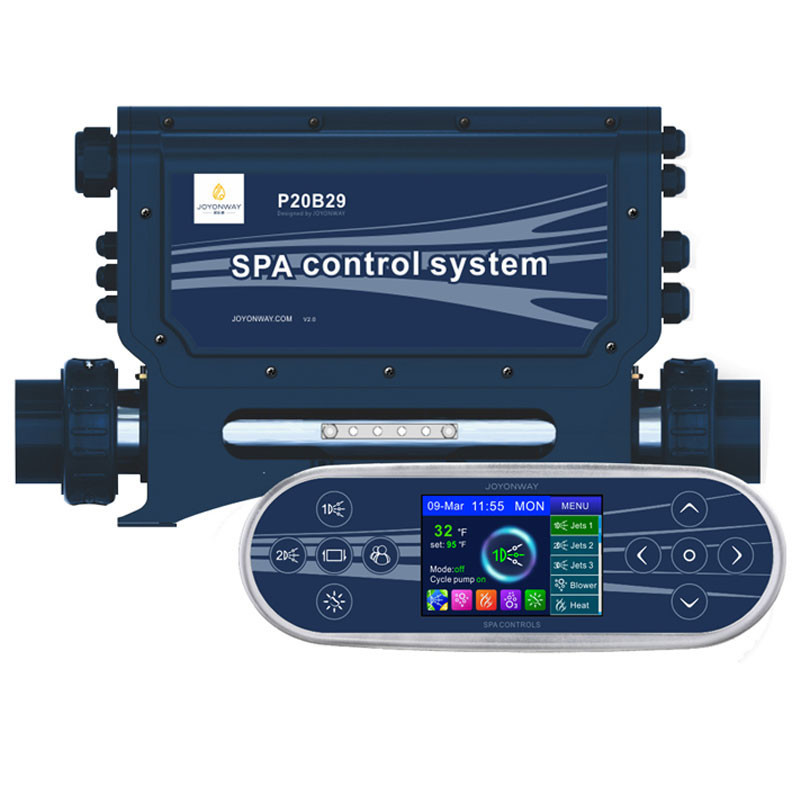

Système complet P20B29 + clavier PB553 Joyonway

Un mot sur le boitier de contrôle : Le boitier P20B29 peut gérer une pompe de circulation, 4 pompes de massage ainsi qu'un souffleur d'air, un ozonateur et une lumière et une panoplie d'accessoires comme le wifi ou un récepteur Audio Bluetooth. Outre sa carte électrique, il dispose d'un réchauffeur monobloc 3.0kW équipé d'une sonde de température et d'une sonde de surchauffe.



Dimensions du boitier seul (mm) : 360 x 278 x 82 Dimensions du boitier avec réchauffeur (mm) : 434 x 278 x 82   Autres caractéristiques : 230V ; 50Hz ; Avec un réchauffeur de 3.0kW Ce boitier peut supporter : - Une pompe de circulation - 3 pompes Mono ou Bi-vitesse - Une pompe Mono-vitesse supplémentaire - Un Blower - Un ozonateur / lumière

Un mot sur le clavier de commande : Ce modèle est composé d'un écran LCD coloré en son centre ainsi que de 10 boutons répartis sur les côtés. Sur le côté gauche, vous retrouverez ainsi des boutons dits de "raccourcis" permettant de donner l'information directe à un élément du spa comme allumer ou éteindre la lumière, déclencher la pompe etc ...

De l'autre côté, nous retrouvons des flèches de navigations entourant un bouton de sélection permettant de naviguer aisément dans les différents menus et paramétrages qu'offre ce système. En vous baladant sur l'interface, vous découvrirez la possibilité de choisir jusqu'à 11 options comme la date et l'heure, la température de l'eau, les cycles de filtration... Afin de vous faire gagner du temps, il est également possible de préconfigurer 5 modes d'utilisation différents.

L'écran LCD rétroéclairé est assez large pour afficher une multitude d'informations nécessaires à l'utilisation du spa. Il est bien évidemment possible de lire la date et l'heure en haut de cet écran mais également la température de l'eau en temps réel ainsi que le fonctionnement ou non des différents éléments du spa (pompe, blower, ...) symbolisé par des icônes se trouvant en partie basse.

Information essentielle pour tout propriétaire de spa, l'écran affiche également, sous la forme d'un "Pop Up", les différents messages de maintenances et d'erreur du spa.

Documentation de présentation Joyonway PB553 [PDF]

Comparaison des différents boitiers Joyonway

* L'emplacement "Pompe 1" permet de connecter une pompe mono ou bi-vitesse. Il ne sera pas possible de brancher une pompe de circulation si vous avez une pompe bi-vitesse en pompe 1. Cas particulier du boitier P20B29 qui peut accueillir une pompe Bi-vitesse et une pompe de circulation seulement si le réchauffeur est branché sur la pompe de circulation.

**Cet emplacement permet de connecter soit un souffleur d'air soit une pompe mono-vitesse (3 fils) dans la limite de 10A, la connectique étant protégée par un fusible.

Comment installer ce système électronique complet Joyonway ?

Fiche technique du boitier de contrôle (PDF)
Guide d'installation du boitier P20B29 (PDF)

Le raccord se fait à une tuyauterie 2" (pour du tuyau de 60 mm de diamètre extérieur). Les bagues de serrages et joints sont fournis avec le boitier. Il est possible d'ajouter un réducteur pour passer sur un tuyau 1.5" (diamètre extérieur de 48 mm) ou un réducteur 413-4510 pour passer sur une tuyauterie en 3/4" (diamètre extérieur de 27 mm).

Nous proposons également au besoin tous les éléments nécessaires pour l'installation à savoir la colle et les tuyaux etc ...
