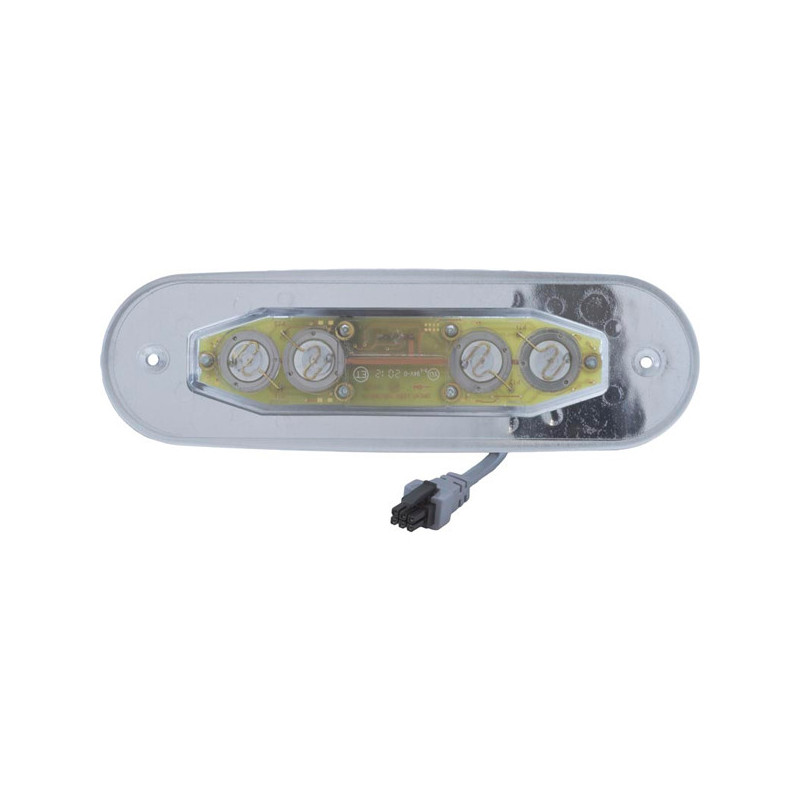

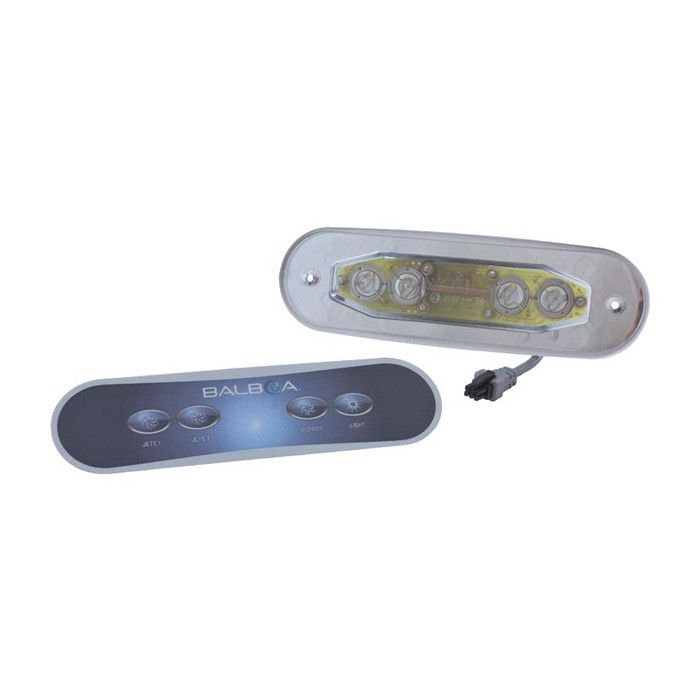

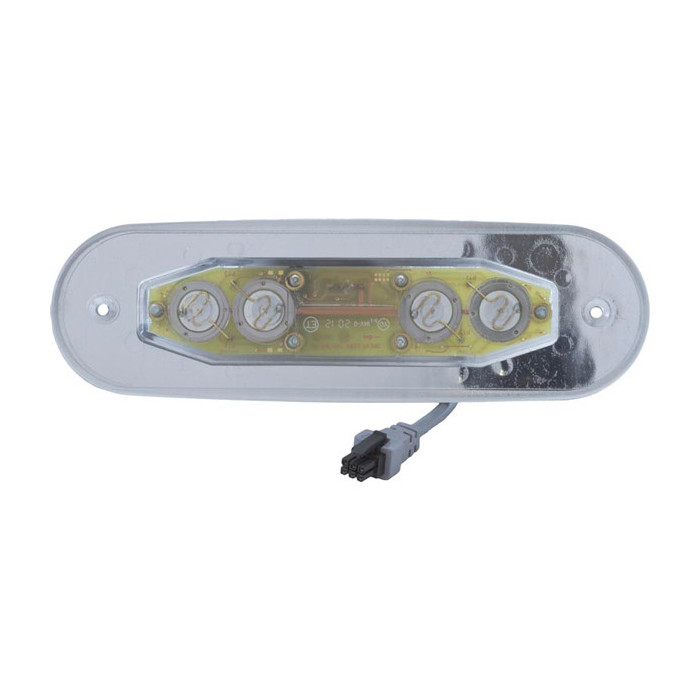

Clavier de commande Balboa AX40 (Jets 1, Jets 2, Blower et Light) Balboa

Le clavier auxiliaire AX40 de l'équipementier Balboa est compatible avec les boitiers séries GL (GL2000 M3, GL2001 M3, GL8000 M3) et certains boitiers BP (BP601 et BP2100). Il comprend 4 touches à savoir Jets 1, Jets 2, Blower et Light (Pour la lumière) permettant grâce à un câble plus long que sur la majorité des autres claviers de déporter ces commandes sur la coque du spa. Ce modèle est vendu ici avec un revêtement adhésif référence Balboa 40030.

Gabarit zone de perçage pour le clavier [PDF]

Note : Le clavier vient se clipser sur l'une des connectiques de la carte prévue à cet effet (Aux Panels). L'embout est de type Micro Mate-N-Lok 6 voies (2 rangées de 3). Pour fonctionner correctement les équipements doivent être branchés sur les ports Pump 1, Pump 2 et Blower de la carte (référez-vous à la notice du boitier en cas de doute).

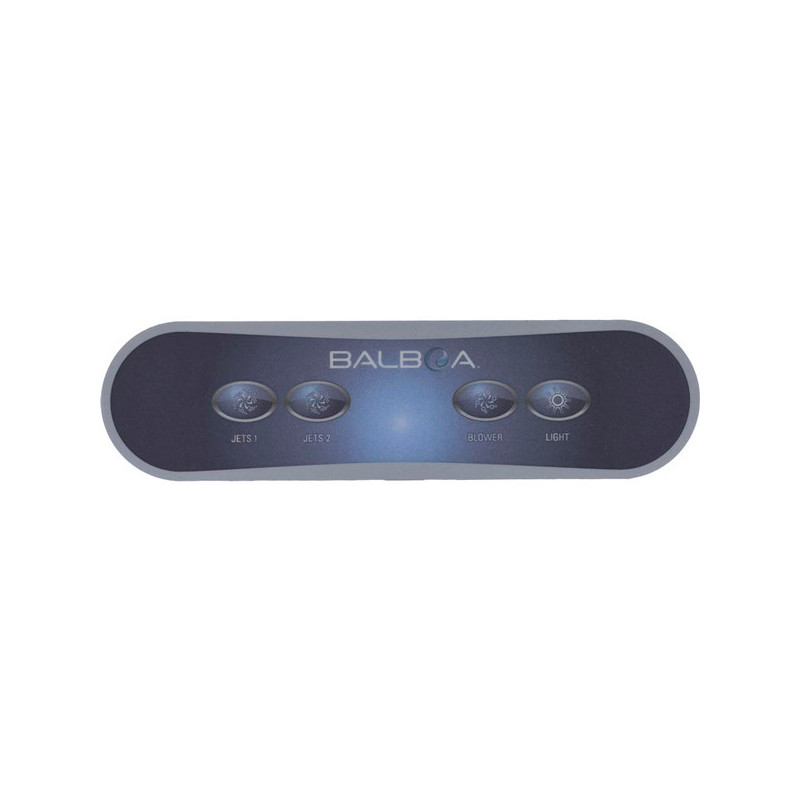

Référence du revêtement	Configuration des boutons
11762	Jets 1, Blower, Light
11823	Jets 1, Jets 2, Jets 3, Jets 4
11428	Jets 1, Jets 2, Blower, Jets 3
40030	Jets 1, Jets 2, Blower, Light

Dimensions :

Dimensions du clavier (mm) : 190 x 58
Zone nécessaire pour l'encastrement dans la coque (mm) : 139 x 38 (Voir gabarit ci-dessus)
Longueur du câble (cm) : 500

Tous les claviers auxiliaires Balboa et fonctionnalités (Séries GL et BP)

Clavier	Référence du clavier	Revêtement
AX10A1	52683	12106 (Jets)
AX10A2	52764	40106 (Jets 2)
AX10A3	52765	40107 (Blower)
AX10A4	52766	40108 (Light)
AX20	52747-01*	40097 (Jets 1, Light)
AX20	52746-01	40098 (Jets 1, Blower)
AX20	52682-01	40096 (Jets 1, Jets 2)
AX30	52681	11321 (Jets 1, Jets 2, Blower)
AX40	52678	11428 (Jets 1, Jets 2, Blower, Jets 3)

*-01 représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles.
