Carte d'extension 55025 / X-P231 Balboa

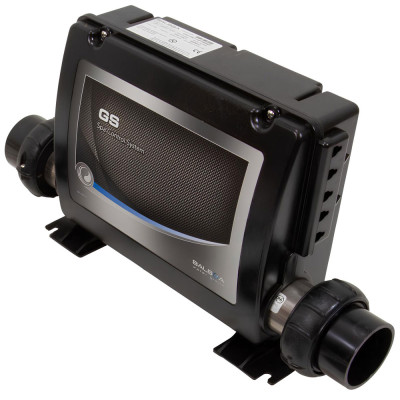

Cette carte électronique de l'équipementier américain Balboa est compatible avec les boitiers séries GS (Global System) hors GS500Z et GL (Global Série Elite) de la marque. Il s'agit ici d'un modèle d'extension permettant de connecter une pompe mono-vitesse / un blower supplémentaire au système. Elle est pré-assemblée d'office dans les boitiers GS510DZ et GS510SZ vendus à part sur le site.

La carte 55025 vient en complément de la carte principale présente dans le boitier de contrôle qui est elle indispensable au bon fonctionnement de l'installation. Elle doit être posée au-dessus du réchauffeur à l'horizontale via un kit d'installation 53933 (vous devrez réutiliser celui fourni avec votre box) et une plaque en acier soutenue par l'écrou du réchauffeur.

Branchements câbles AMP (Il n'y aura ici pas de câble à l'emplacement 2)


Comment installer la carte Balboa 55025 ?

Cette carte est munie de 3 connectiques dont 2 avec des cosses femelles et un embout plastifié 2 fils (Noir et rouge) à clipser sur la carte principale. Ci-dessous les connexions identifiées par exemple si vous disposez d'un boitier GS510DZ (Nous vous conseillons de toujours vous référez à la notice du boitier avant installation, en cas de doute nous restons à disposition au besoin).

- Câble J2 à clipser au port J60

- Câble J4 à relier au port J25 ou J32 (phase) en mono ou biphasé
Si vous être en triphasé il faudra relier le câble J4 au port J28
- Câble W12 à relier au port J57 (neutre)

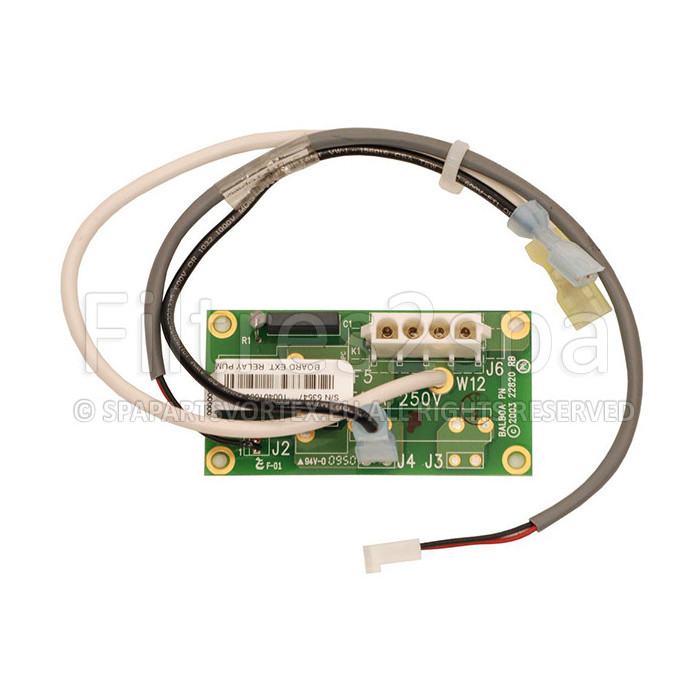

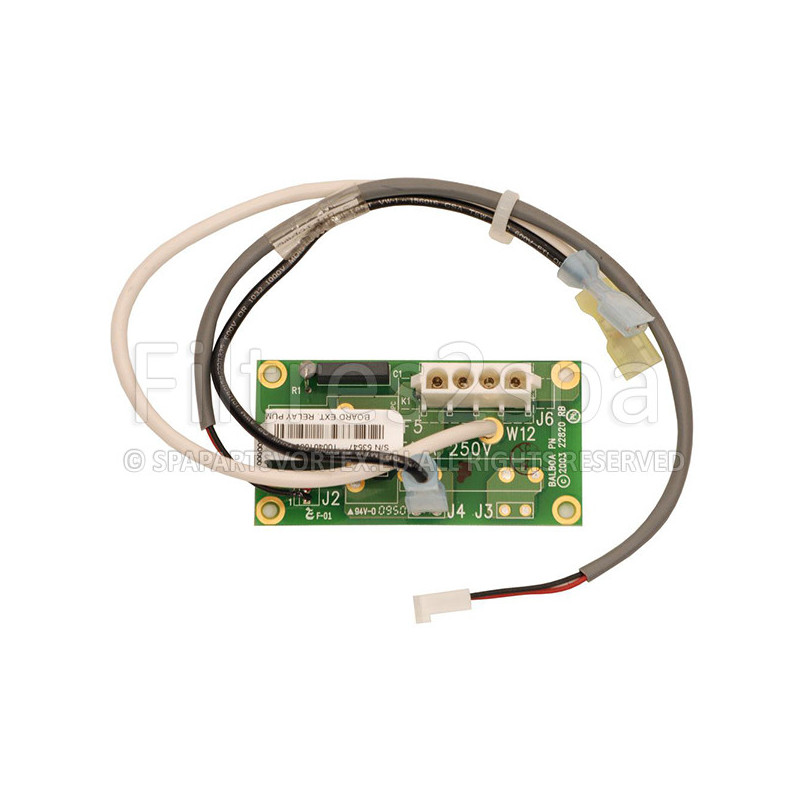

Note : La version 55025 / X-P231 est protégée par un fusible 30 Ampères, nous proposons également au besoin sur le site la carte X-P CE / 53547 moins courante et qui n'a pas de fusible. Les deux cartes sont interchangeables les connexions sur la carte principale ne seront cependant pas les mêmes, en effet si vous utilisez une carte sans fusible la phase sera à brancher sur les ports J51 ou J52.
