Clavier Dimension One 01560-345 Gecko

Informations sur le clavier Dimension One 01560-345

Le clavier référence 01560-345 est exclusivement utilisé sur les spas Dimension One équipé d'un système de contrôle SSPA.

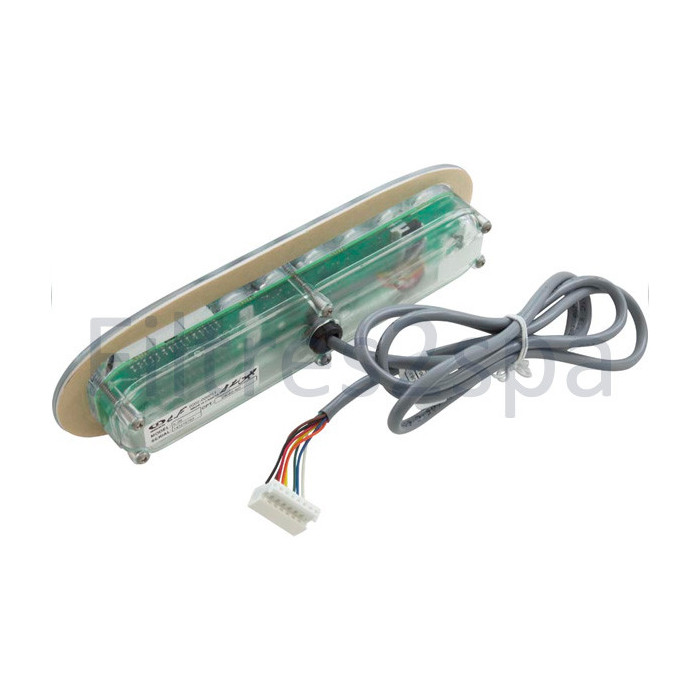

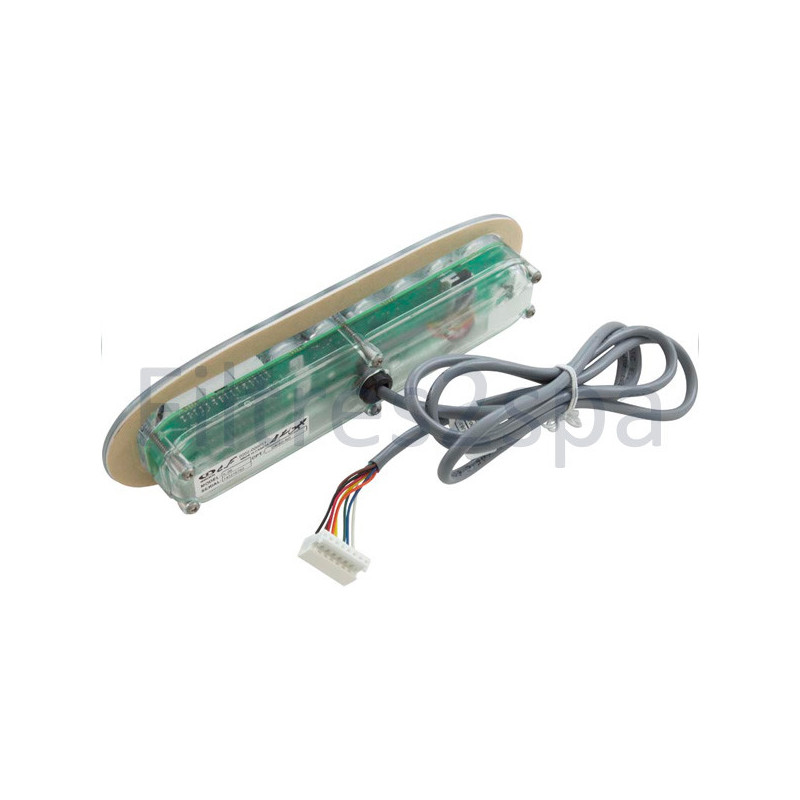

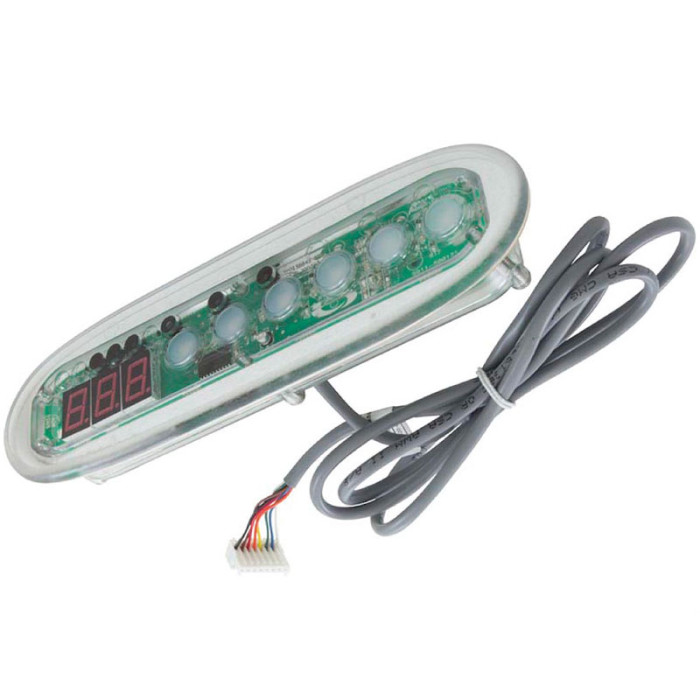

Ce modèle conçu par la société Gecko aussi connu sous la référence TSC-30 / K-30 peut être retrouvé sur l'ensemble des spas de la marque série @Home entre 2000 et 2012. Le fabricant propose une version 2 pompes et une version une pompe de ce clavier. Seul la membrane autocollante aussi appelé Overlay venant se placer sur l'écran de contrôle vierge (cf photo 2 et 3) diffère en fonction du modèle. Pour voir les différentes compatibilités, référez-vous au tableau ci-dessous.

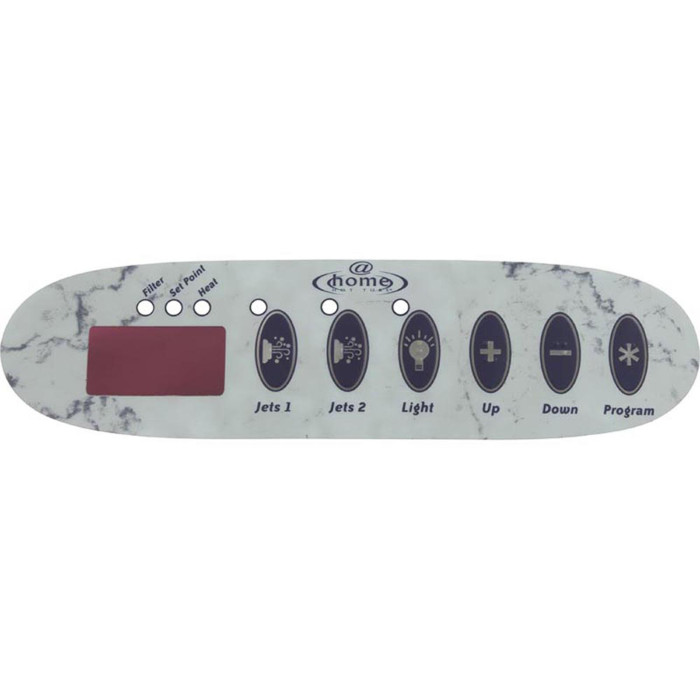

Avec sa forme ovale et son revêtement effet marbre, ce clavier très simple d'utilisation permet de gérer la température de l'eau mais également par la suite d'activer les pompes (jusqu'à 2 pour ce modèle), d'allumer ou éteindre la lumière et de programmer les différents modes de votre spa.

Sur la gauche, il propose un grand écran LCD offrant la possibilité d'obtenir des informations complémentaires sur le fonctionnement du spa (la température, les messages d'erreurs etc ...). Des voyants lumineux au-dessus des boutons "Jets 1", "Jets 2" et "Light" permettent de vérifier le bon fonctionnement des équipements.

Note : Trois témoins lumineux sont également présent au dessus de l'écran du clavier. Le voyant portant la mention "Filter" s'allume lorsque le cycle de filtration est en cours, le second voyant nommé "Setpoint" s'illumine lorsque la température de l'eau du spa correspond à la température préalablement réglée et pour finir le voyant "Heat" viendra s'allumer lorsque le chauffage est en service.

Procédure pour le changement d'un clavier Dimension One
Comment changer le revêtement de son clavier ?
Brochure fabricant


Références connues pour ce modèle : 01560-345 (Dimension One),  TSC-30, K-30 (Gecko).

Dimensions :

Dimensions du clavier (mm) : 209 x 61
Longueur du câble (cm) : 254 - Connectique 8 broches (blanc, bleu, vert, jaune, orange, rouge, marron et noir)


Compatibilité des revêtements pour le clavier TSC-30
