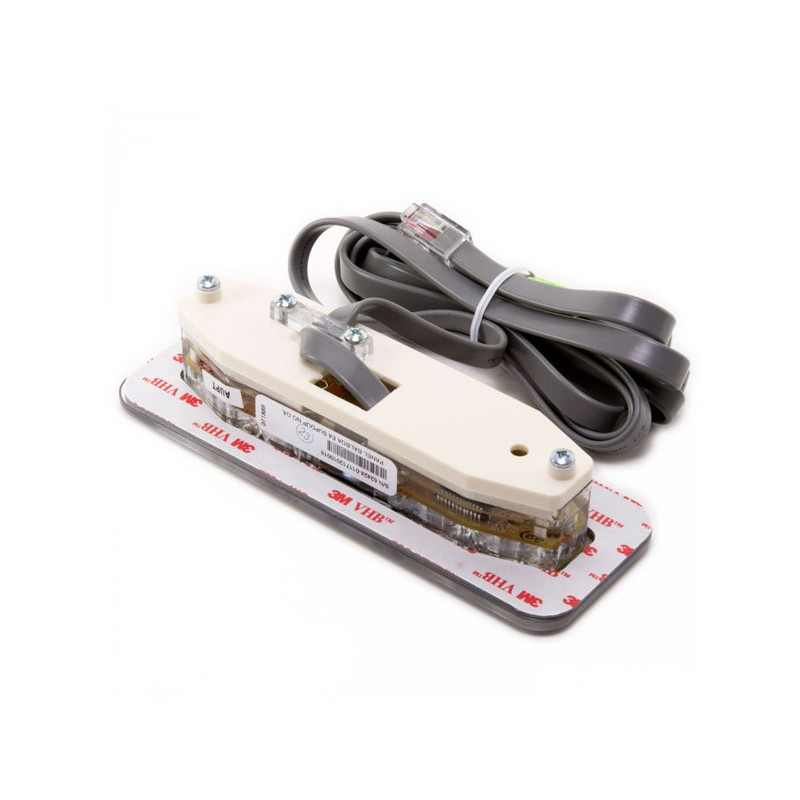

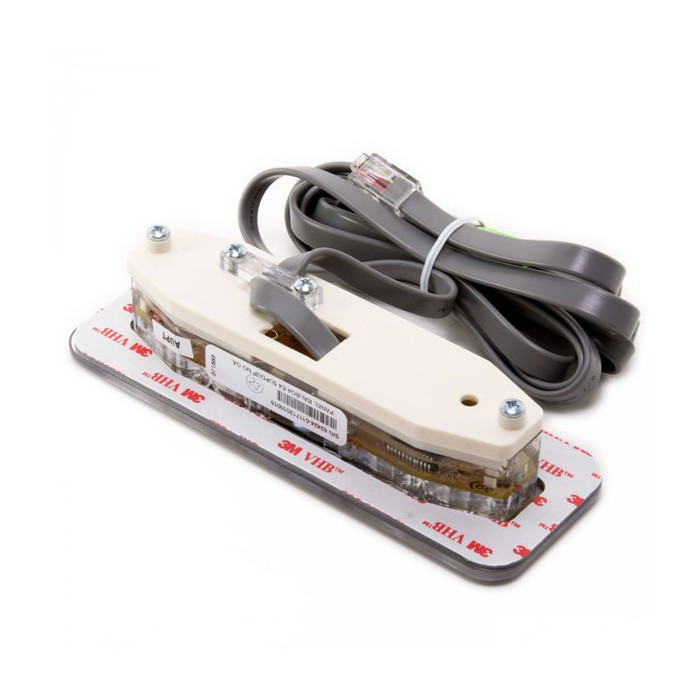

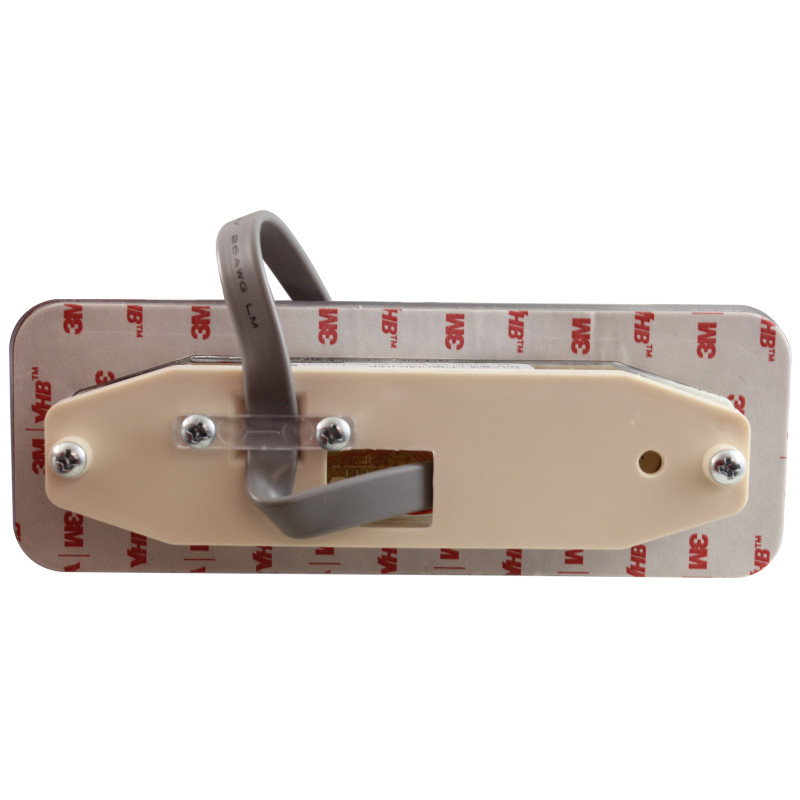

Clavier de commande Balboa VL403 Balboa

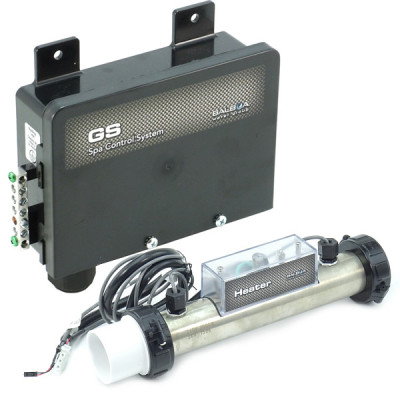

Le clavier VL403 qui fait partie de la gamme Lite Duplex de l'équipementier Balboa est compatible avec les boitiers de la marque séries GS100, GS500Z, GS501Z et GS511Z et ce quelque soit la puissance de chauffe du système. Fin, simple, élégant et intuitif ce modèle comportant 4 touches dispose en son centre d'un écran LCD avec affichage de la température, des messages de maintenance et des codes d'erreurs (voir plus bas) mais aussi un voyant lumineux vous informant lorsque le réchauffeur est en marche.

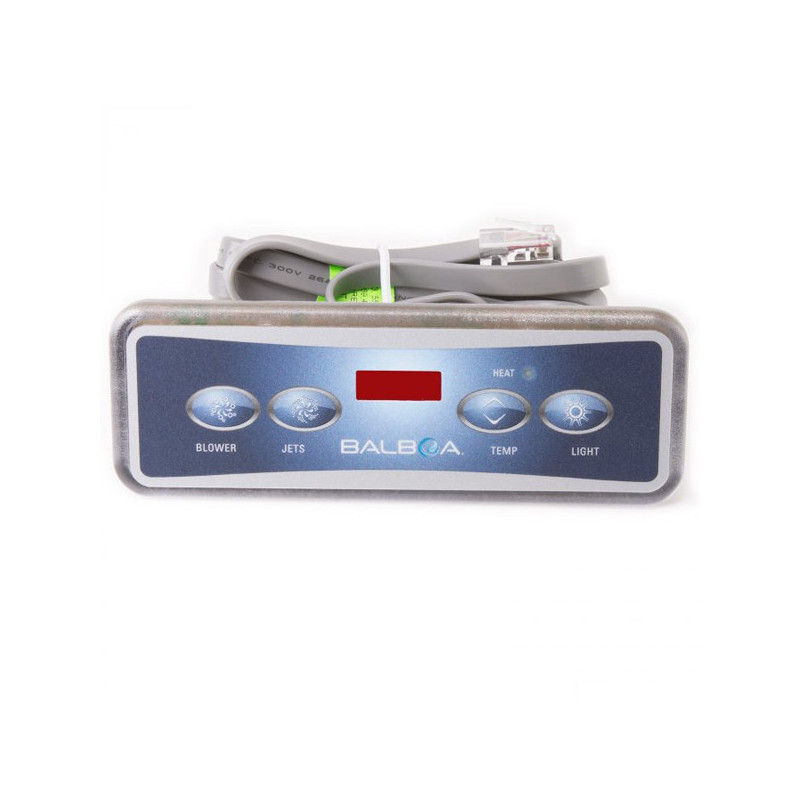

Le VL403 est proposé ici avec la membrane autocollante n°10671 (Blower, Jets, Temp et Light). Les fabricants créant généralement leurs propres revêtements la couleur, la forme des touches et des logos peut différer suivant la marque du spa. La membrane que nous vendons est la version générique proposée par Balboa, cela n'a aucune incidence tant que les fonctions des touches correspondent.

Notice et Codes d'erreurs clavier VL403 [PDF]
Template pour la taille et la zone de perçage [PDF]

Changement de mode : Les systèmes Balboa sont équipés de plusieurs modes à savoir Standard (Std / St), Economie (Ecn, Eco, Ec) et Veille (Slp, SL). Pour changer de mode avec ce clavier il vous suffit ici d'appuyer sur la touche Temp puis la Light.

Dimensions :

Dimensions du clavier (mm) : 160 x 57
Zone nécessaire pour l'encastrement dans la coque (mm) : 139 x 38 (voir ci-dessus le Cutout)
Longueur du câble (cm) : 213 avec embout RJ45 à 8 fils. Nous proposons un câble d'extension pour clavier série VL au besoin.

Si le clavier VL403 n'est plus disponible à l'achat il peut être remplacé par les modèles VL400 ou VL401 ne demandant pas de découpe spécifique pour l'installation. Pour un changement de système complet (boitier et claviers) notez que le clavier ML400 (Compatible série GL) et AX40 / VX40 (Compatibles séries GL et BP) ont également besoin de la même zone.

Autres références connues pour le clavier VL403

Référence du clavier sans le revêtement	Référence du clavier avec le revêtement	Revêtement
54130-XX*	51676-XX	10671 (Blower, Jets, Temp, Light)
54130-XX	52345-XX	11448 (Jets, Light Warm, Cool)
54130-XX	54104-XX	10752 (Jets 1, Jets2, Temp, Light)
54130-XX	54105-XX	10753 (Jets, Light, Cool, Warm)
54130-XX	54664-XX	11884 (Jets, Light, Cool, Warm)

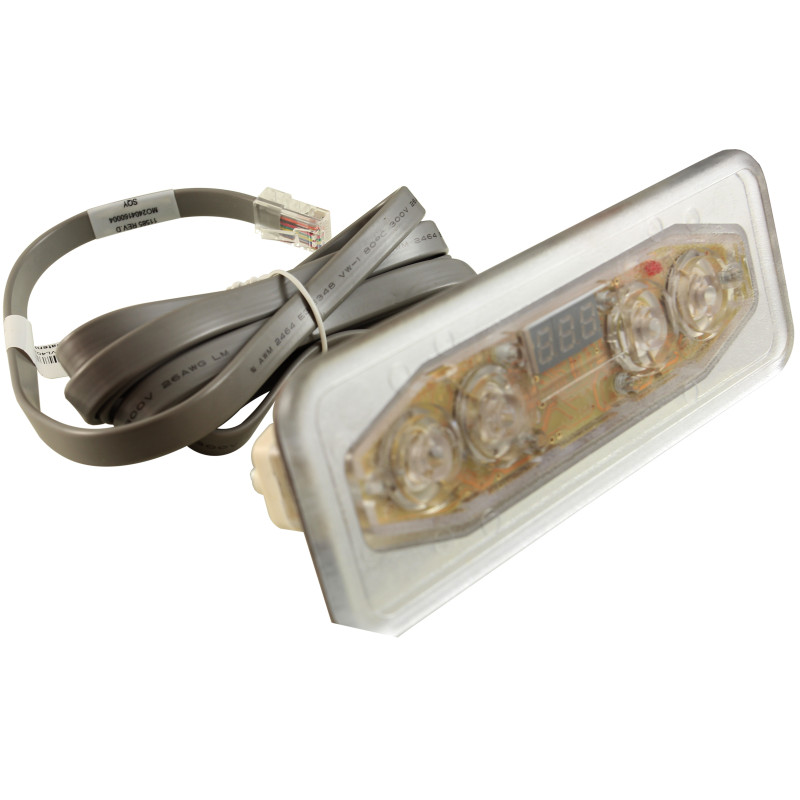

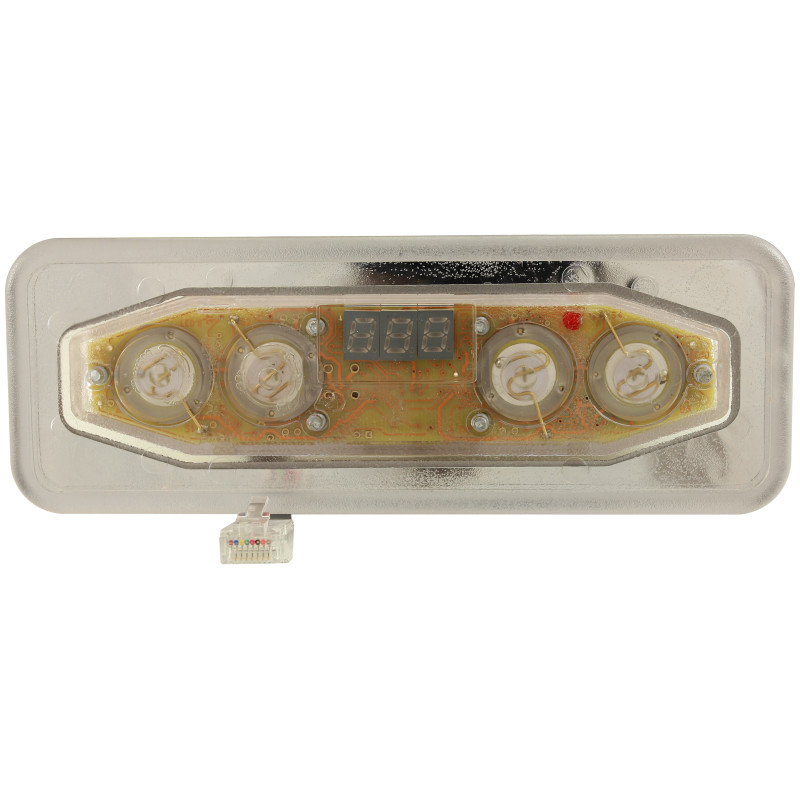

*XX représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles. La base du clavier est la même pour l'ensemble de ces modèles. L'utilisation des boutons dépend de la configuration de l'installation.
