Comment remplacer ma pompe spa Waterway 48-Frame ?

- Catégories : Remplacement Pièces spa
Comment remplacer ma pompe spa Waterway 48-Frame ?

Présentation des pompes Frame 48 de la marque Waterway

Les pompes Waterway 48-Frame sont des modèles mono ou bi-vitesse relativement compacte, composés d'un moteur de marque italienne EMG assemblé en Europe, associé à un corps de pompe Waterway. Différentes séries existent en fonction du corps de pompe utilisé :

- Spa-Flo : ce modèle a un refoulement latéral, avec une arrivée et une sortie équipées d'un filetage externe de 63 mm (1,5 pouce). La pompe est généralement connectée à une plomberie d'un diamètre extérieur de 48 mm.

- CD E-Series (Center Discharge) : le refoulement est centré dans l'axe de la pompe, et l'arrivée ainsi que la sortie disposent d'un filetage externe de 63 mm (1,5 pouce). Comme la Spa-Flo, la pompe se relie à une tuyauterie de 48 mm de diamètre extérieur.

- Executive 80 : cette série est équipée d'un corps de pompe volumineux de la gamme Executive.

- Hi-Flo : ces pompes possèdent un refoulement latéral de 2 pouces (79 mm de diamètre externe au niveau des filetages). Le corps de pompe est plus fin et compact que celui des pompes Executive, et les filetages sont plus courts.

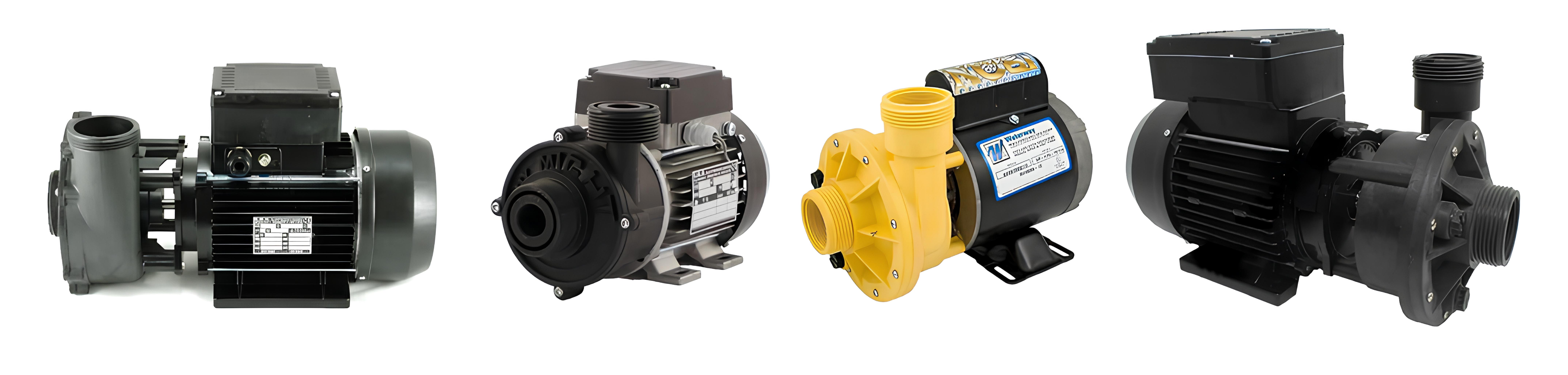

Hors série : Les modèles de circulation Iron Might, Tiny Might et Uni-Might (visibles au centre de la photo d'en-tête) peuvent également être considérés comme des pompes 48-Frame.

Ces pompes disposent d’une très bonne efficience énergétique (électricité consommée vs débit qu’elles délivrent).

Les moteurs européens de la marque EMG sont équipés d'un ventilateur à l'arrière du moteur, protégé par un capot. Ce ventilateur joue un rôle essentiel en maintenant la température du moteur sous contrôle, facilitant un refroidissement rapide et prévenant ainsi les risques de surchauffe.

Les branchements électriques sont regroupés dans un boîtier situé sur le dessus du moteur. Ce boîtier est entièrement étanche grâce à un joint visible lors de son ouverture et est solidement maintenu par quatre vis, positionnées aux angles. Le système de connexion électrique utilise des cosses, tandis que la mise à la terre s'effectue par une vis et un boulon.

Un schéma technique est généralement présent à l'intérieur du couvercle du boîtier, offrant des indications utiles pour les branchements.

Les moteurs à une vitesse sont dotés d'un condensateur, tandis que les pompes bi-vitesse possèdent deux condensateurs, chacun gérant une phase spécifique du moteur.

Différence entre les pompes Waterway Frame 48 et Frame 56

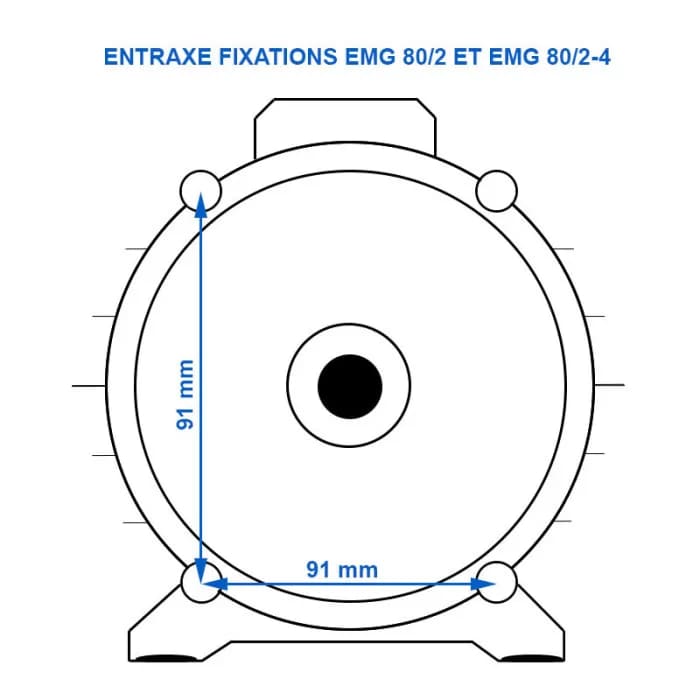

La distinction entre une pompe 48-Frame et une pompe 56-Frame repose sur la taille du châssis du moteur : pour une pompe 48-Frame, la distance entre les entraxes de fixation est de 91 mm, tandis que pour une pompe 56-Frame, elle est de 104 mm (voir les schémas ci-dessous montrant la vue avant du moteur et l'arrière du corps).

Les moteurs pour les pompes spa 48-Frame incluent les versions mono-vitesse EMG 63/4 (0,16 kW), EMG 71/2 (0,76 kW) et EMG 80/2 (1,3 kW), ainsi que la version bi-vitesse EMG 80-2/4 (1,48 kW – vitesse haute).

Pour les pompes 56-Frame, la référence pour les moteurs mono-vitesse est l'EMG 90/2, disponible en plusieurs puissances : 2 HP, 2,5 HP ou 3,0 HP. Les versions bi-vitesse utilisent l'EMG 90-2/4, proposant des puissances de 2,0 kW, 2,4 kW ou 2,7 kW (vitesse haute).

Ces moteurs 56-Frame de la marque italienne EMG sont largement utilisés par diverses marques de pompes de spa pour leurs modèles européens, notamment Waterway avec la gamme Executive, Balboa avec le modèle DuraJet, et Aqua-Flo.

Les moteurs présents sur les pompes 48-Frame et 56-Frame ne sont pas interchangeables, car comme nous l’avons vu l’entraxe de fixation pour le corps de pompe est différent. Si vous n’avez pas la possibilité de faire un remplacement à l’identique du moteur vous devrez remplacer la pompe complète.

Remplacer sa pompe spa 48-Frame nos conseils ?

Si la pompe en place présente des signes d’usure au niveau du moteur et que vous ne pouvez pas la réparer ou la remplacer à l'identique, il existera des alternatives techniques.

Dans cette dernière partie de l’article, nous allons voir ensemble les options de remplacement que nous recommandons, en fonction du modèle actuellement installé.

Toutefois, il est important de noter que chaque spa et chaque installation est spécifique : espace disponible, emplacement de la pompe, tuyauterie rigide ou flexible, etc. Avant de procéder au remplacement, nous vous conseillons de prendre en compte ces éléments et de vérifier que les dimensions extérieures de la nouvelle pompe, ainsi que son entraxe, permettent une installation correcte. Parfois, quelques centimètres, voire millimètres, peuvent rendre l’installation plus complexe.

- Executive 80 : Si vous disposez d’une pompe Waterway avec un moteur EMG et un corps de pompe Executive, il est généralement conseillé, si l’espace le permet, d'opter pour l'achat d'une pompe Waterway Executive 56 / 90. Bien que le châssis du moteur soit légèrement plus grand, l’entraxe au niveau du corps de pompe restera identique, ce qui facilitera l’installation, notamment en cas de tuyauterie rigide.

Veuillez noter que les pompes Waterway sont fournies par l’équipementier sans câblage ni unions. Dans ce cas, nous vous recommandons de réutiliser votre câble actuel, tout en commandant des joints à insérer dans la gorge des unions déjà en place. Les joints sont disponibles en 2 pouces (Pas de vis de 79 mm extérieur) ou 2.5 pouces (pas de vis de l'entrée de la pompe faisant 93 mm de diamètre extérieur).

Ces alternatives sont également conseillées pour les pompes Hi-Flo. On notera cependant dans ce cas de figure que l'empatement entre les sorties sera différents, il vous faudra donc d'autant être prudent si la tuyauterie est rigide et que l'encastrement dans lequel est positionné la pompe est très petit

Le remplacement des pompes CD E-Series ou Spa Flo peut être plus complexe en raison de l'emplacement des sorties et des diamètres de tuyauterie généralement associés.

Pour les pompes Spa Flo, les modèles LP ou WP de la marque LX sont souvent des choix adaptés. Toutefois, vous devrez retirer les unions existantes et utiliser celles fournies avec les nouvelles pompes, qui sont de diamètre 2 pouces. Il sera également nécessaire d'ajouter un réducteur 2 pouces vers 1,5 pouce. Comme le refoulement est latéral, une fois les unions coupées, l'installation devrait être relativement simple. Il est important de vérifier les détails.

En cas de doute, nous vous conseillons de faire appel à un technicien qui pourra se rendre sur place pour confirmer la faisabilité de l'installation et vous guider, car les spécificités de votre spa peuvent rendre l'évaluation à distance plus complexe.

Concernant les pompes CD E-Series, étant donné que le refoulement est aligné avec l'axe du moteur, peu de pompes présentent cette spécificité. Si vous possédez ce type de pompe, nous vous conseillons de contacter notre service client à l'adresse contact@filtres2spa.com, en nous envoyant une photo de la pompe prise de manière large pour confirmer les spécificités de l'encastrement, ainsi qu'une seconde photo de l'étiquette du moteur, où figurent tous les détails techniques.

La plupart du temps, nous arrivons à conseiller une alternative avec aspiration basse, mais refoulement central chez Lx via les séries TDA ou JA. Le remplacement adéquat dépendant grandement du nombre de vitesse de la pompe, de sa puissance et si la tuyauterie permet quelques ajustements.
