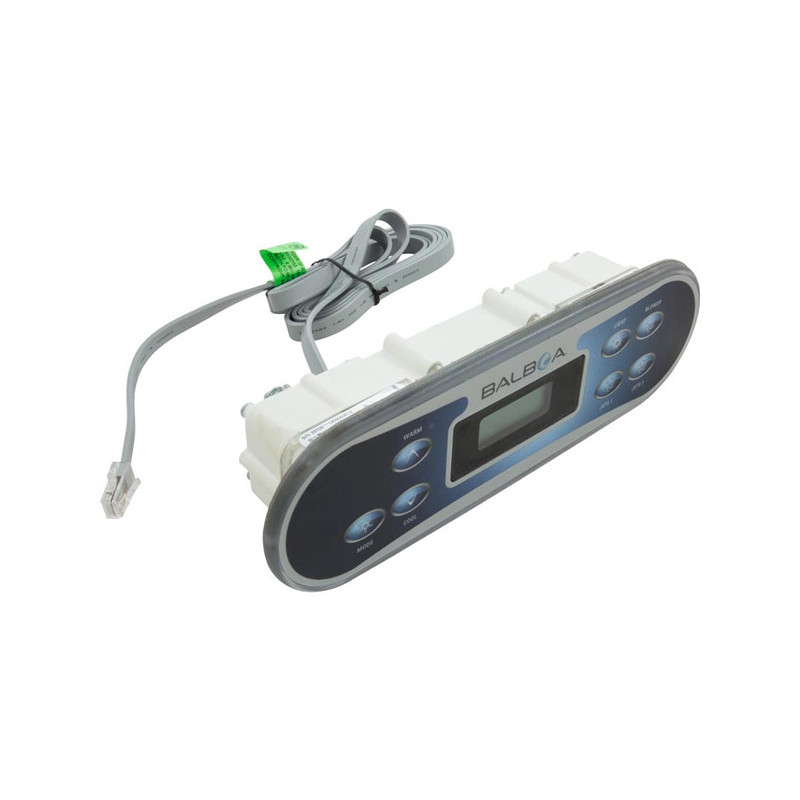

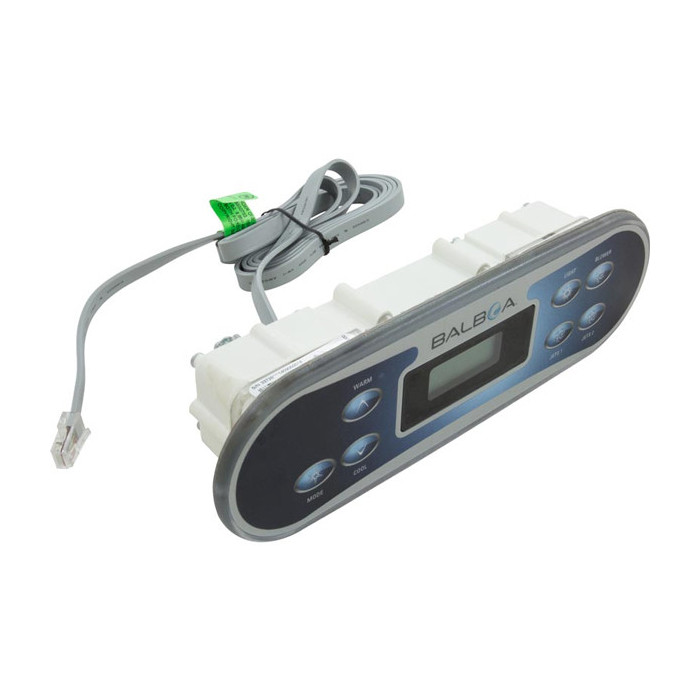

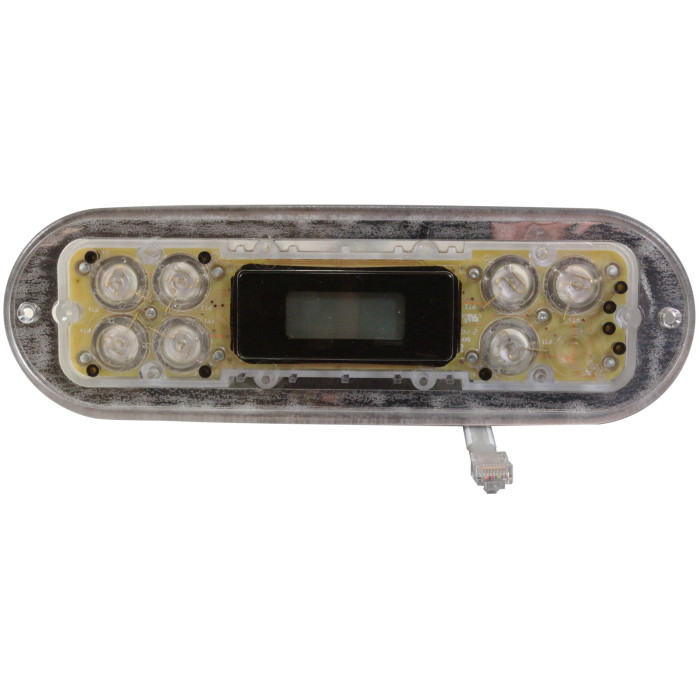

Clavier de commande Balboa VL700S Balboa

Le clavier VL700S de l'équipementier américain Balboa est compatible avec tous les boitiers de la marque dont la terminaison est SZ. Dans la logique ce modèle peut donc être relié aux boitiers GS501SZ, GS510SZ et GS520SZ. Dans les faites maintenant comme il permet de contrôler deux pompes et un blower il est plus généralement utilisé avec les systèmes GS510SZ et GS520SZ.

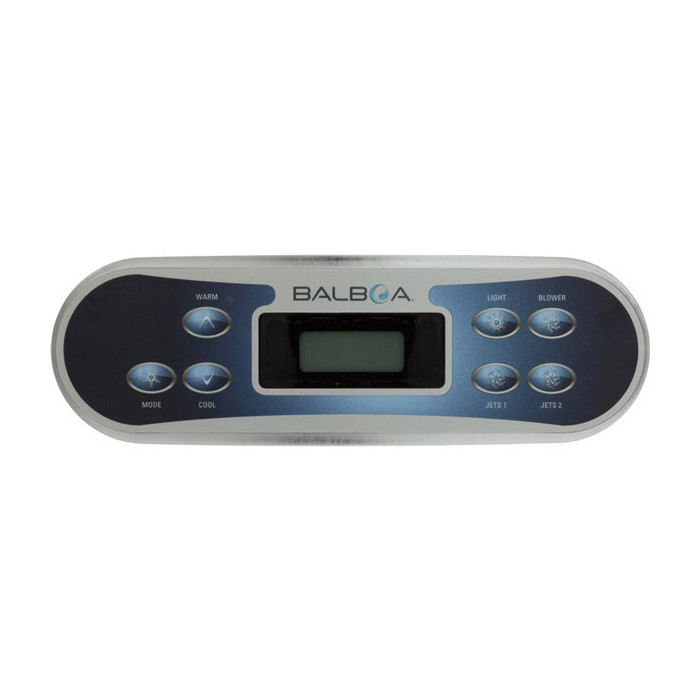

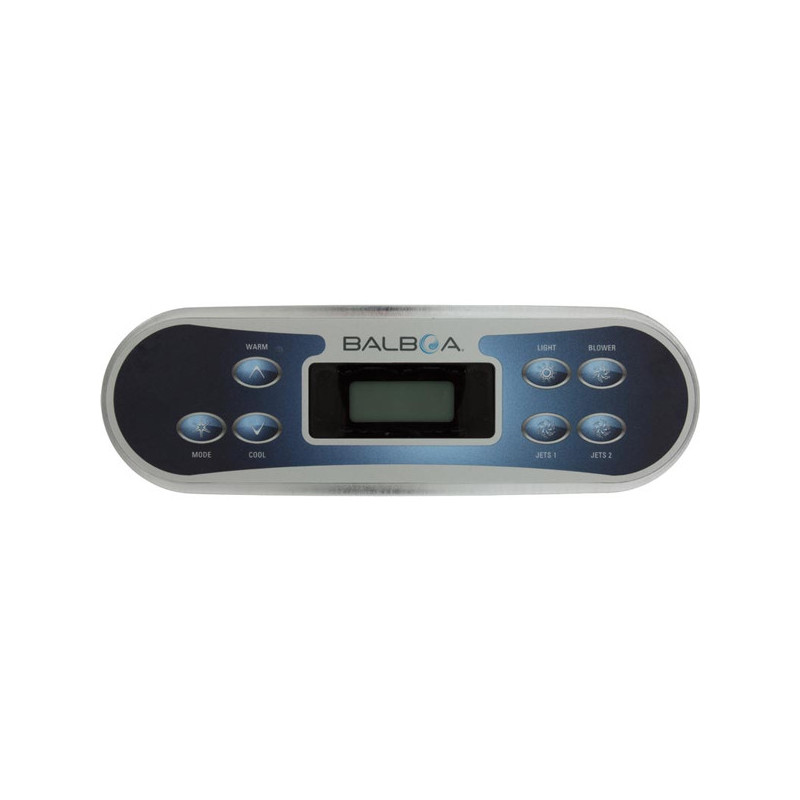

Comportant 6 touches il intègre également en son centre un écran LCD avec affichage de la température, des messages de maintenance et des codes d'erreurs (voir plus bas). Il est vendu ici avec la membrane adhésive n°11688 (Warm, Mode, Cool, Light, Blower, Jets 1, Jets 2). L'autocollant que nous vendons est la version générique proposée par Balboa, cela n'a aucune incidence tant que les fonctions des touches correspondent.

Notice et Codes d'erreurs clavier VL700S [PDF]
Template pour la taille et la zone de perçage [PDF]

Changement de mode : Les systèmes Balboa sont équipés de plusieurs modes à savoir Standard (Std / St), Economie (Ecn, Eco, Ec) et Veille (Slp, SL). Pour changer de mode avec ce clavier il vous suffit ici d'appuyer sur la touche Warm (Ou Cool) puis Mode.

Dimensions :

Dimensions du clavier (mm) : 249 x 79
Zone nécessaire pour l'encastrement dans la coque (mm) : 213 x 57 (voir ci-dessus le gabarit)

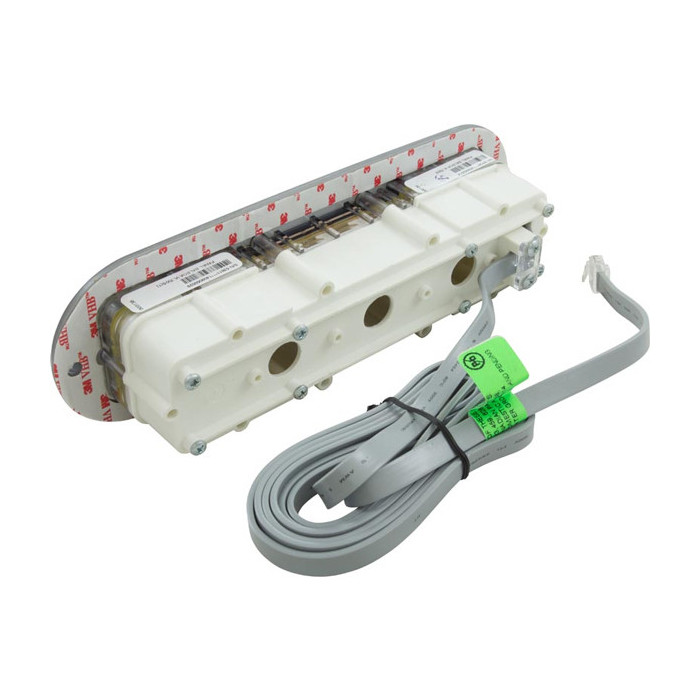

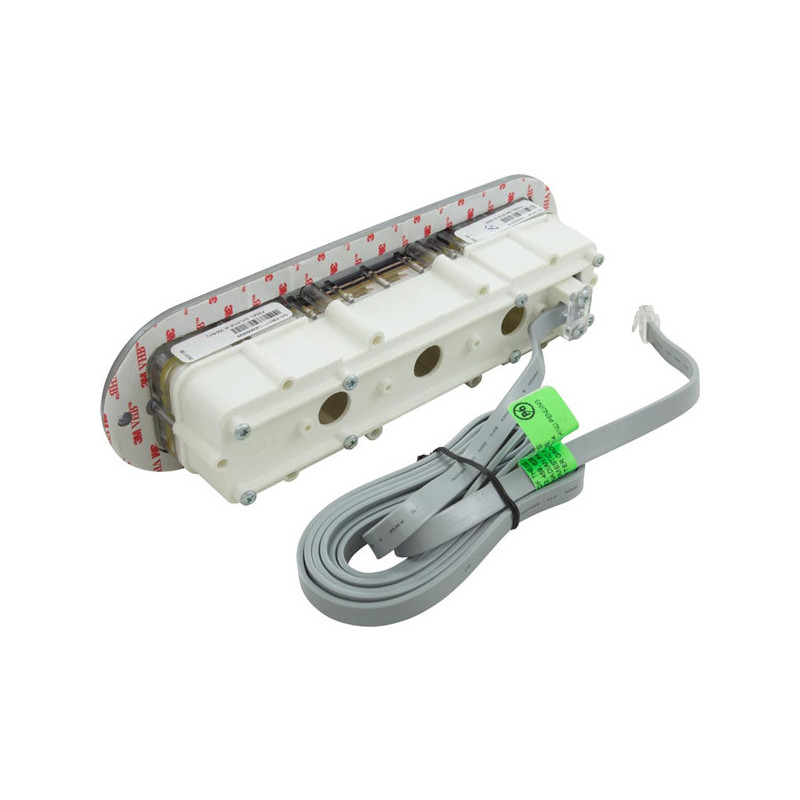

Longueur du câble (cm) : 213 avec embout RJ45 à 8 fils. Nous proposons un câble d'extension pour clavier série VL au besoin.

Autres références connues pour le clavier VL700S

Référence du clavier sans le revêtement	Référence du clavier avec le revêtement	Revêtement
-	53811-XX*	11688 (Warm, Mode, Cool, Light, Blower, Jets1, Jets2)
-	54716-XX	11756 (Warm, Mode, Cool, Light, Jets1, Jets2)
-	-	11892 (Warm, Mode, Cool, Aux, Light, Jets1, Jets2)

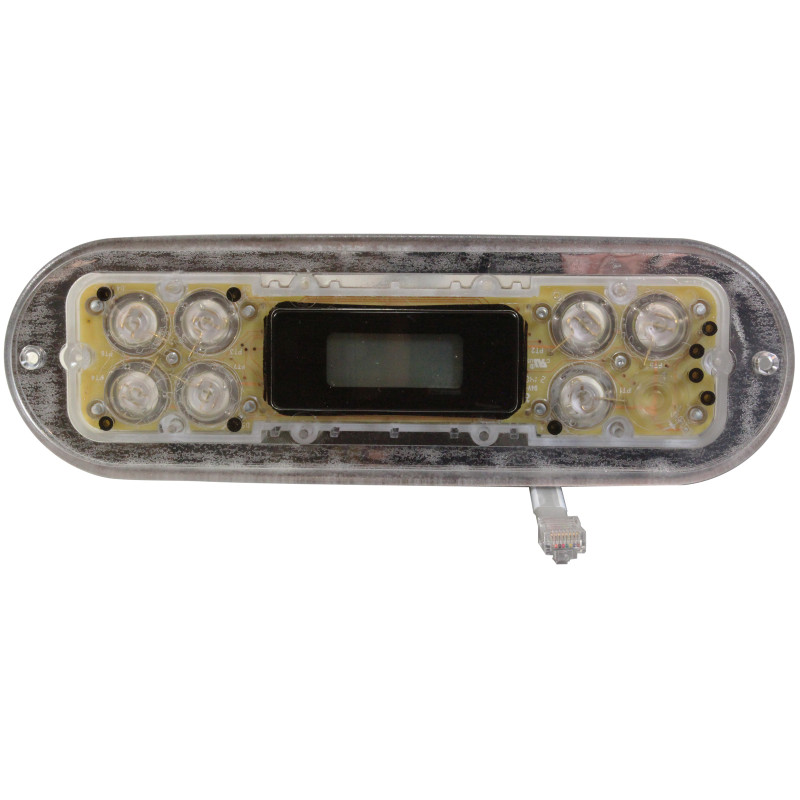

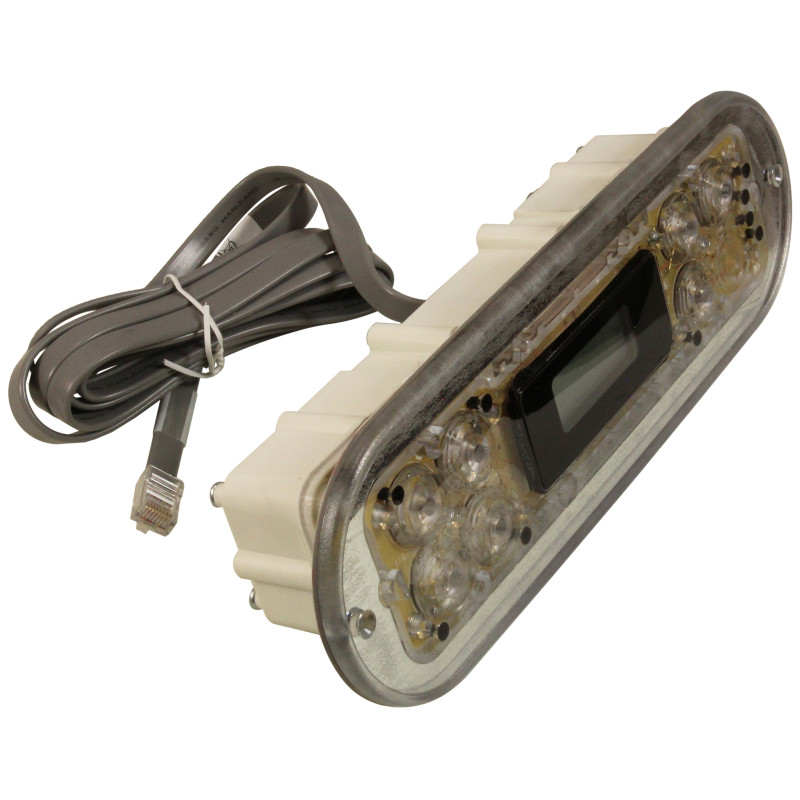

*XX représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles. La base du clavier est la même pour l'ensemble de ces modèles. L'utilisation des boutons dépend de la configuration de l'installation et des branchements de la carte.
