Clavier de commande Balboa VL240 (4 boutons) Balboa

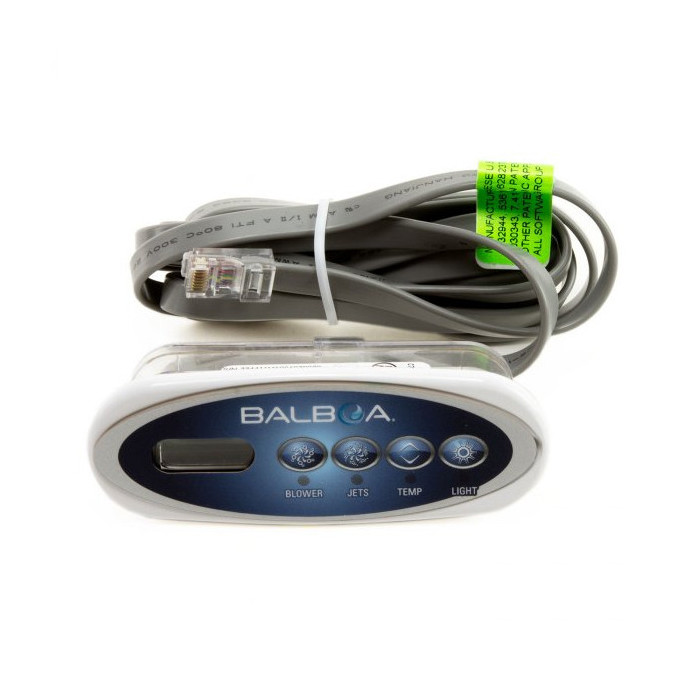

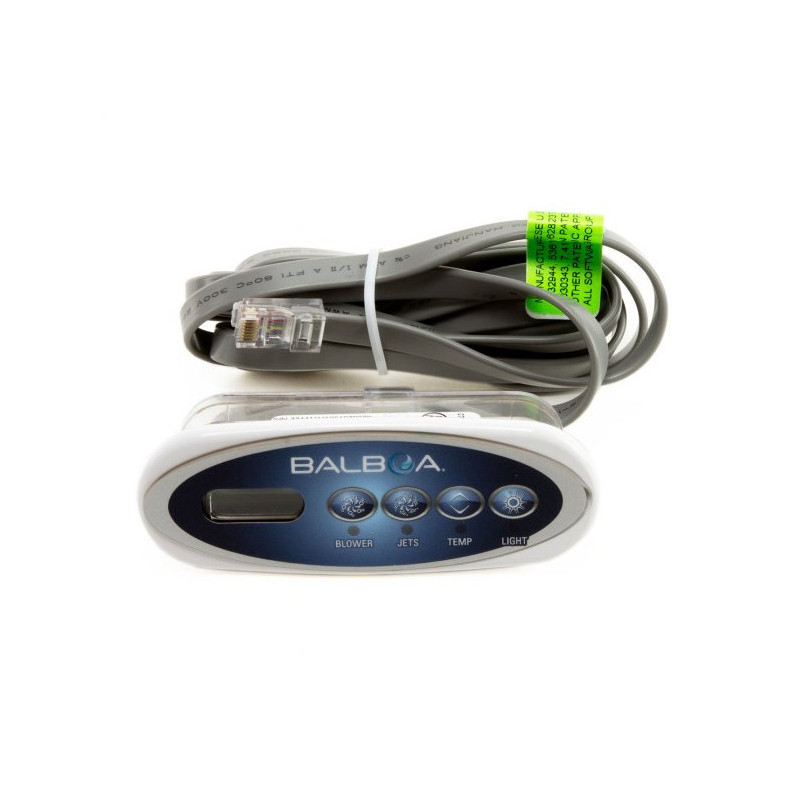

Le clavier VL240 est l'un des plus petits modèles de l'équipementier Balboa. Il est compatible avec les boitiers séries GS100, GS500Z, GS501Z et GS511Z. Simple, fin, élégant et intuitif ce modèle comportant 4 touches dispose sur sa partie gauche d'un écran LCD avec affichage de la température, des messages de maintenance et des codes d'erreurs (voir plus bas). Des voyants lumineux sous chaque bouton permettent de vérifier le bon fonctionnement des équipements.

Le clavier VL240 proposé ici est vendu sans revêtement (membrane). En effet, les fabricants de spas développent généralement leurs propres revêtements afin de s’adapter à l’identité de leur marque : couleur, disposition des touches et logos peuvent ainsi varier d’un fabricant à l’autre.

Sur notre site, nous proposons le revêtement de clavier référence n°11520, qui est le modèle le plus couramment utilisé pour ce type de clavier VL240. Cette membrane permet de piloter les fonctions essentielles du spa, notamment le blower, la pompe, la température et l’éclairage.

Le revêtement que nous commercialisons est une version générique compatible Balboa. Cette compatibilité n’a aucune incidence sur le fonctionnement du clavier, à condition que les fonctions associées aux touches correspondent à celles de votre installation.





Notice et Codes d'erreurs clavier VL240 [PDF]
Template pour la taille et la zone de perçage [PDF]

Remplacements possibles : 34-55080-K, 55080, VL240, MVP240, LMI307012 (Sunrise Spas), 407014 et 407012 (DreamMaker Spas). Attention cependant à la configuration des touches et la longueur du câble qui peuvent différer.

Dimensions :

Dimensions du clavier (mm) : 135 x 48
Zone nécessaire pour l'encastrement dans la coque (mm) : 95 x 25 (voir ci-dessus le Cutout)
Longueur du câble (cm) : 213 - Embout RJ45 classique à 8 fils. Nous proposons un câble d'extension pour clavier série VL au besoin.

Autres références connues pour le clavier VL240

Référence du clavier sans le revêtement	Référence du clavier avec le revêtement	Revêtement
53644-XX	53646-XX (Lien vers la fiche correspondante)	11520 (Blower, Jets, Temp, Light)
53636-XX	53565-XX	11520 (Blower, Jets, Temp, Light)
53644-XX	55456-XX	11745 (Jets, Light, Cool, Warm)
53636-XX	55080-XX	11745 (Jets, Light, Cool, Warm)
-	-	11764 (Jets 2, Jets 1, Cool, Warm)
-	-	11765 (Jets, Temp, Light)

*XX représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles. La base du clavier est la même pour l'ensemble de ces modèles. L'utilisation des boutons dépend de la configuration de l'installation et des branchements sur la carte.
