Clavier de commande Balboa VL701S (2 Pompes avec Aux) Balboa

Le clavier VL701S de l'équipementier Balboa est compatible avec tous les boitiers de la marque dont la terminaison est SZ dans la logique donc ce modèle peut être branché sur les boitiers GS501SZ, GS510SZ et GS520SZ. Dans la pratique maintenant cette version avec 2 pompes et un auxiliaire est généralement utilisée qu'avec les boitiers GS510SZ.

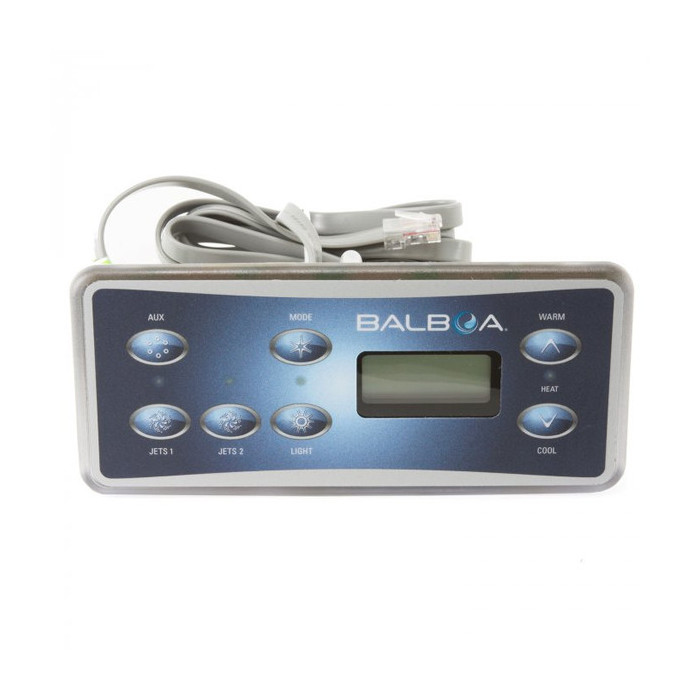

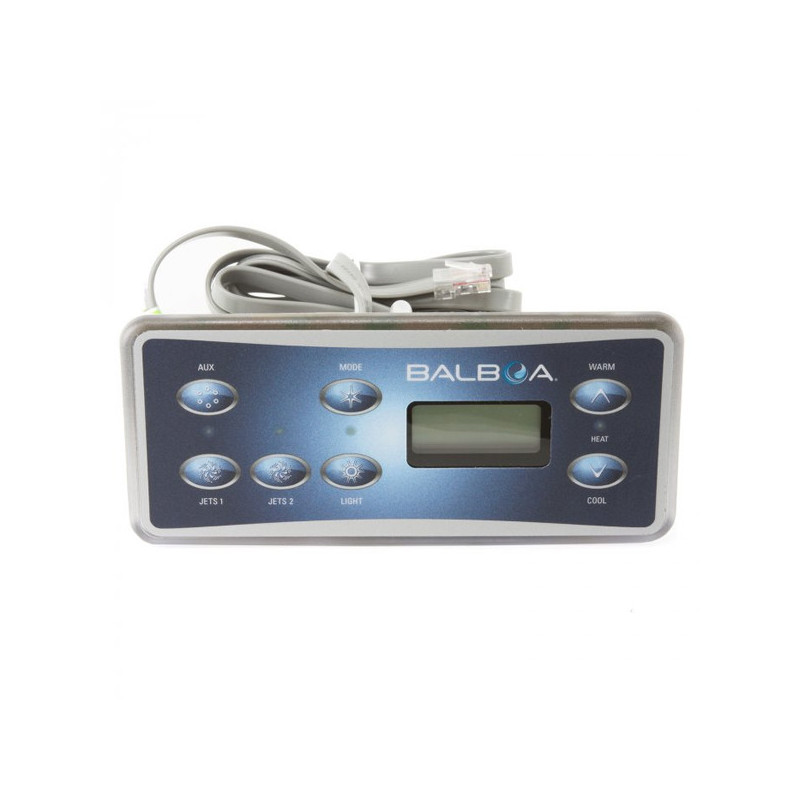

Comportant 7 touches il intègre également un écran LCD avec affichage de la température, des messages de maintenance et des codes d'erreurs (voir plus bas) ainsi que des voyants lumineux très utiles. Le VL701S est vendu ici avec la membrane adhésive n°11159 (Aux, Mode, Jets 1, Jets 2, Light, Warm, Cool). L'autocollant que nous vendons est la version générique proposée par Balboa, cela n'a aucune incidence tant que les fonctions des touches correspondent.

Notice et Codes d'erreurs clavier VL701S [PDF]
Template pour la taille et la zone de perçage [PDF]

Changement de mode : Les systèmes Balboa sont équipés de plusieurs modes à savoir Standard (Std / St), Economie (Ecn, Eco, Ec) et Veille (Slp, SL). Pour changer de mode avec ce clavier il vous suffit ici d'appuyer sur la touche Warm (Ou Cool) puis Mode.

Compatibilité : S107LV chez Volition Spas (attention à la configuration des touches. Également compatible avec certains systèmes SpaForm SF100 / SF273 et AQU273 (Attention : Uniquement munis de connectiques RJ45 8 fils). Courant sur les marques Hydropool Clair Azur, Canadian Spa, Beachcomber, Catalina Spa et Aegean.

Dimensions :

Dimensions du clavier (mm) : 188 x 84
Zone nécessaire pour l'encastrement dans la coque (mm) : 162 x 58 (voir ci-dessus le Gabarit)
Longueur du câble (cm) : 213 avec embout RJ45 à 8 fils. Nous proposons un câble d'extension pour clavier série VL au besoin.

Autres références connues pour le clavier VL701S

Référence du clavier sans le revêtement	Référence du clavier avec le revêtement	Revêtement
54112-XX*	53189-XX (Lien vers la fiche correspondante)	10430 (Blower, Mode, Jets1, Jets2, Light, Warm, Cool)
	51247-XX	10402 (Mode, Jets1, Jets2, Light, Warm, Cool)
	51452-XX	10429 (Mode, Jets, Light, Warm, Cool)
	51057-XX (Lien vers la fiche correspondante)	10328 (Mode, Jets, Blower, Light, Warm, Cool)
	54170-XX	11159 (Aux, Mode, Jets1, Jets2, Light, Warm, Cool)
	55390-XX	11984 (Light, Mode, Jets1, Jets2, Jet3, Warm, Cool)

*XX représente la version du système. Exemple cela peut être -01, -02, -03 etc ... Les versions sont systématiquement compatibles entre elles. La base du clavier est la même pour l'ensemble de ces modèles. L'utilisation des boutons dépend de la configuration de l'installation et des branchements de la carte.
